n Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C
programmieren. Die zuletzt programmierte Werkzeug-Position vor
dem C-Satz ist der Startpunkt der Kreisbahn.
 Werkzeug auf den Startpunkt der Kreisbahn fahren
 Koordinaten des Kreismittelpunkts
 Koordinaten des Kreisbogen-Endpunkts
 Drehsinn DR, falls nötig:
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze

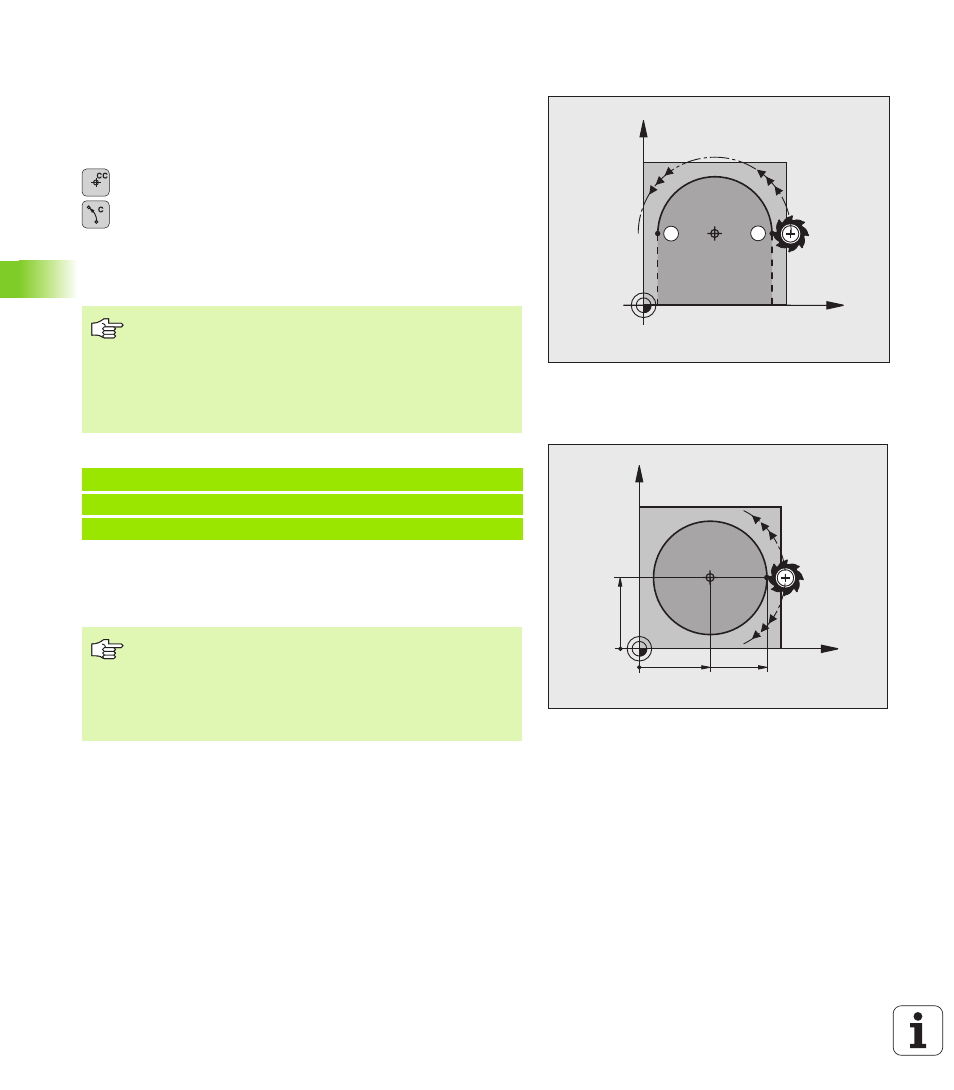

Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Die TNC verfährt Kreisbewegungen normalerweise in der
aktiven Bearbeitungsebene. Wenn Sie Kreise
programmieren, die nicht in der aktiven
Bearbeitungseben liegen, z.B. C Z... X... DR+ bei
Werkzeug-Achse Z, und gleichzeitig diese Bewegung
rotieren, dann verfährt die TNC einen Raumkreis, also
einen Kreis in 3 Achsen.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0.016 mm (über MP7431 wählbar).
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
