8.6 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n

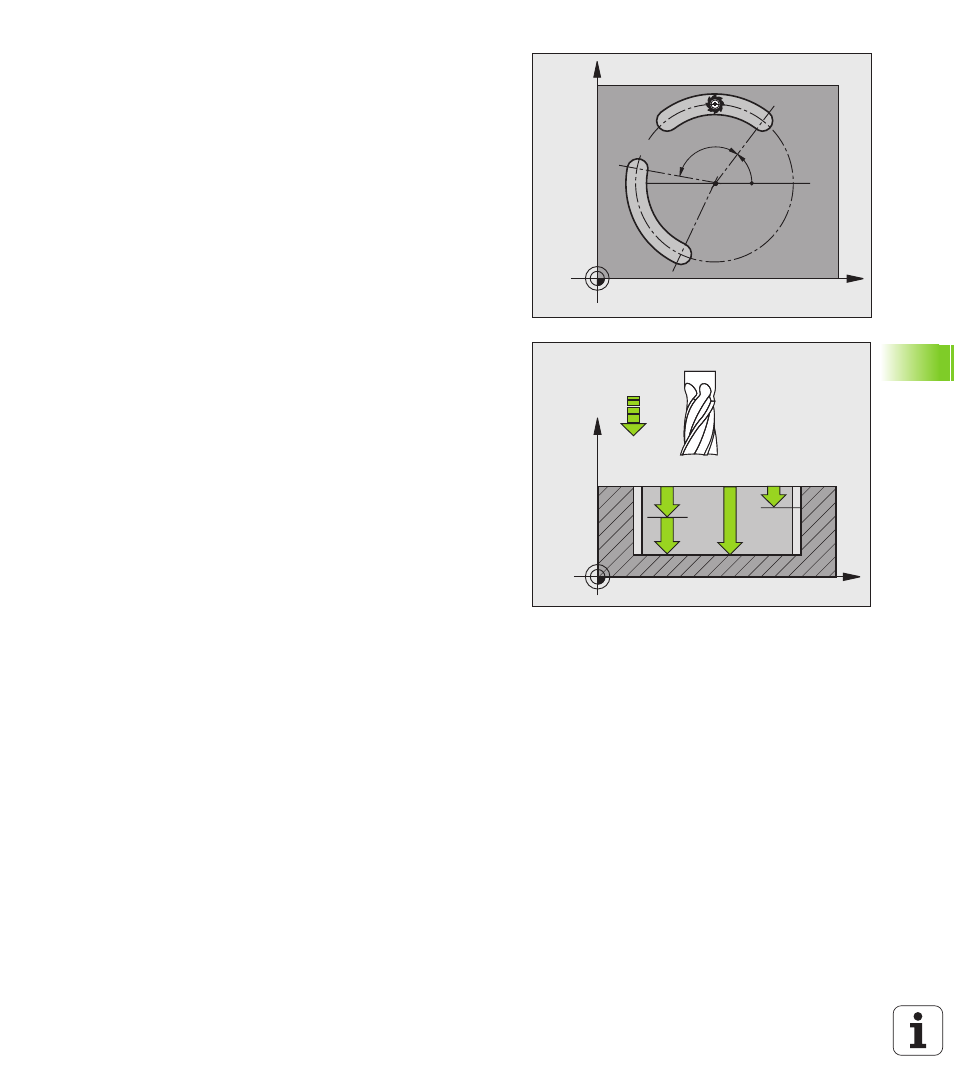

Winkelschritt
Q378 (inkremental): Winkel, um den
die gesamte Nut gedreht wird. Das Drehzentrum liegt
in der Teilkreis-Mitte
Anzahl Bearbeitungen
Q377: Anzahl der
Bearbeitungen auf dem Teilkreis
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
Fräsart
Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
Schlichtaufmaß Tiefe
Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min
Zustellung Schlichten
Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
