HEIDENHAIN iTNC 530 461
8.8 SL
-Zyklen

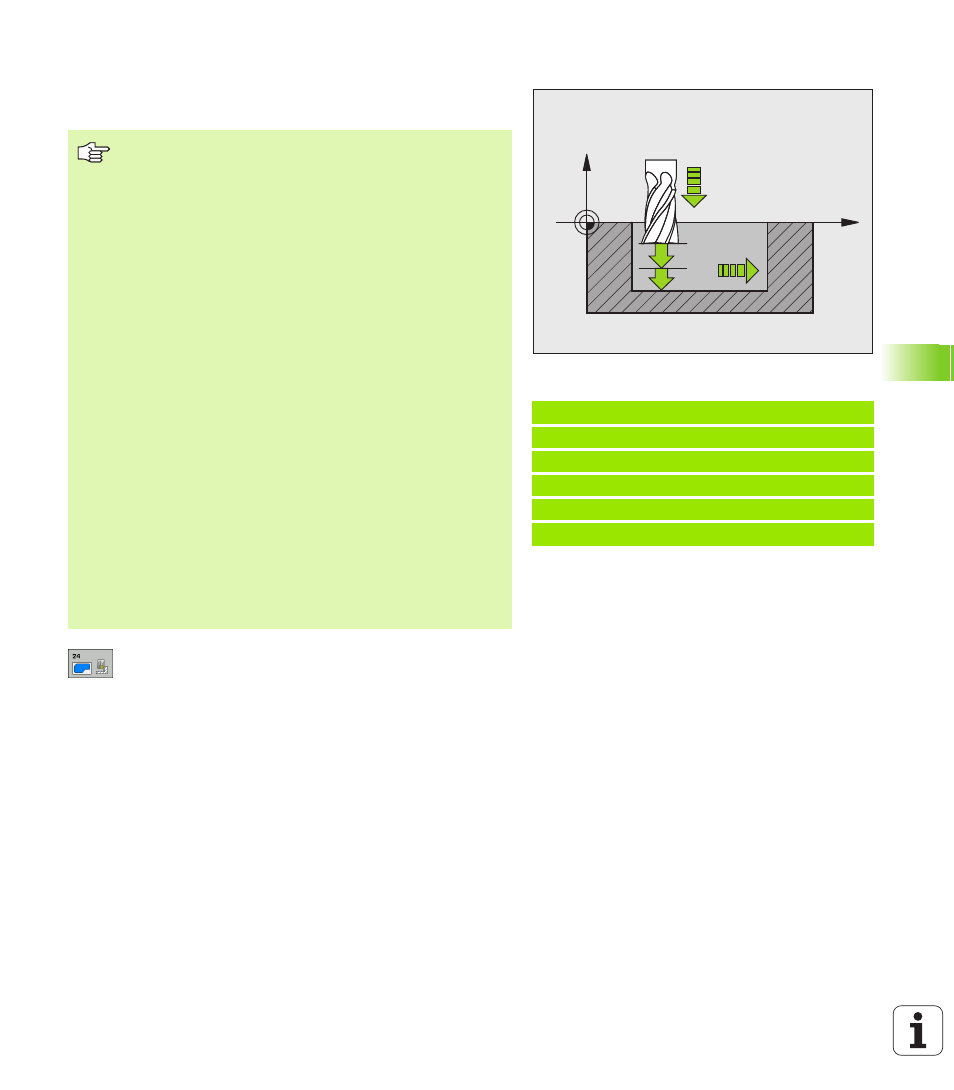

SCHLICHTEN SEITE (Zyklus 24)
Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die
Teilkonturen. Jede Teilkontur wird separat geschlichtet.
 Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1:Drehung im Gegen-Uhrzeigersinn
–1:Drehung im Uhrzeigersinn
 Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
 Vorschub Tiefenzustellung Q11: Eintauchvorschub
 Vorschub Ausräumen Q12: Fräsvorschub
 Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben
Beispiel: NC-Sätze
61 CYCL DEF 24 SCHLICHTEN SEITE
Q9=+1 ;DREHSINN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q14=+0 ;AUFMASS SEITE
X
Z
Q11
Q12
Q10
Beachten Sie vor dem Programmieren
Die Summe aus Schlichtaufmaß Seite (Q14) und
Schlichtwerkzeug-Radius muss kleiner sein als die
Summe aus Schlichtaufmaß Seite (Q3,Zyklus 20) und
Räumwerkzeug-Radius.
Wenn Sie Zyklus 24 abarbeiten ohne zuvor mit Zyklus 22
ausgeräumt zu haben, gilt oben aufgestellte Berechnung
ebenso; der Radius des Räum-Werkzeugs hat dann den
Wert „0“.
Sie können Zyklus 24 auch zum Konturfräsen verwenden.
Sie müssen dann
„ die zu fräsende Kontur als einzelne Insel definieren
(ohne Taschenbegrenzung) und
„ im Zyklus 20 das Schlichtaufmaß (Q3) größer eingeben,
als die Summe aus Schlichtaufmaß Q14 + Radius des
verwendeten Werkzeugs
Die TNC ermittelt den Startpunkt fürs Schlichten
selbständig. Der Startpunkt ist abhängig von den
Platzverhältnissen in der Tasche und dem im Zyklus 20
programmierten Aufmaß.
Die TNC berechnet den Startpunkt auch in Abhbängigkeit
von der Reihenfolge beim Abarbeiten. Wenn Sie den
Schlichtzyklus mit der Taste GOTO anwählen und das
Programm dann starten, kann der Startpunkt an einer
anderen Stelle liegen, als wenn Sie das Programm in der
definierten Reihenfolge abarbeiten.
