274 6 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK
Geraden frei programmieren
Gerade ohne tangentialem Anschluss

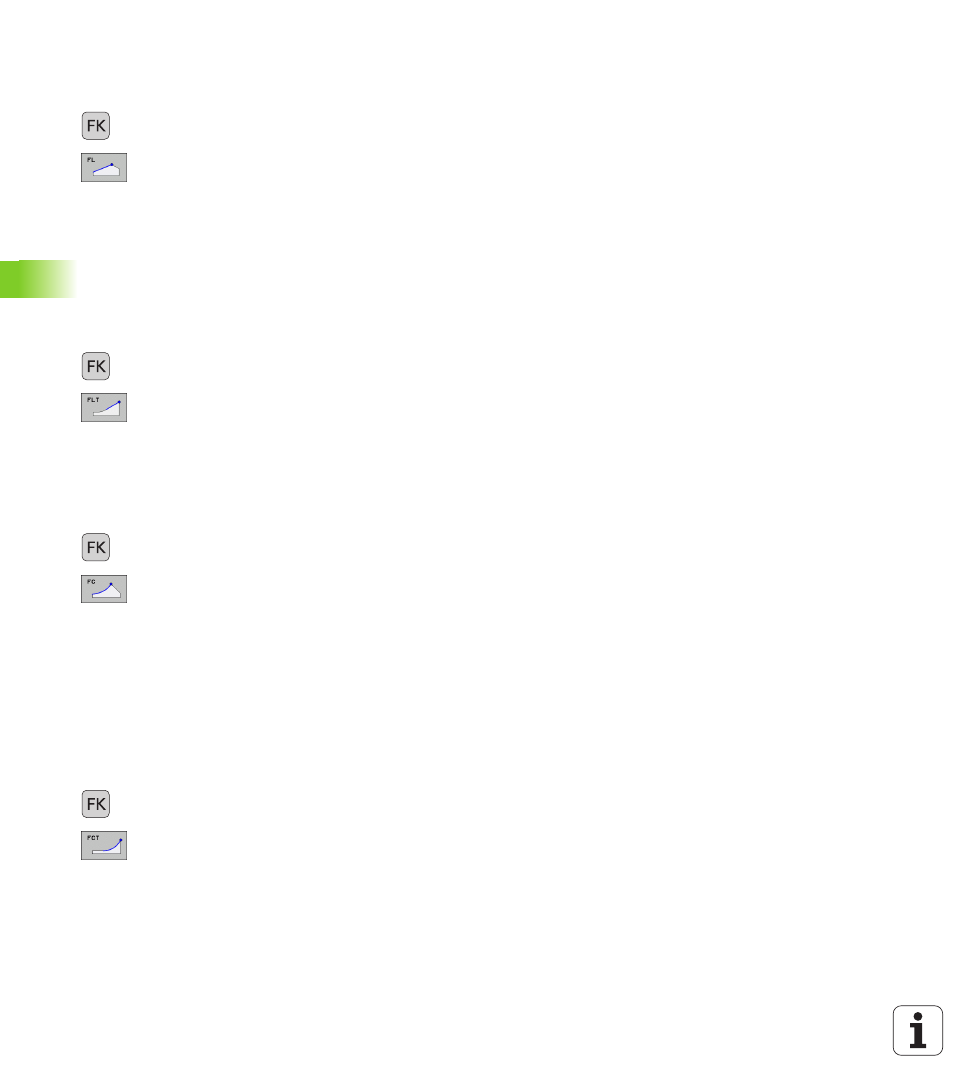

 Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
 Dialog für freie Gerade eröffnen: Softkey FL drücken.
Die TNC zeigt weitere Softkeys
 Über diese Softkeys alle bekannten Angaben in den
Satz eingeben. Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen. Mehrere
Lösungen zeigt die Grafik grün (siehe „Grafik der FK-
Programmierung”, Seite 270)
Gerade mit tangentialem Anschluss
Wenn die Gerade tangential an ein anderes Konturelement anschließt,
eröffnen Sie den Dialog mit dem Softkey FLT:
 Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
 Dialog eröffnen: Softkey FLT drücken
 Über die Softkeys alle bekannten Angaben in den Satz
eingeben
Kreisbahnen frei programmieren
Kreisbahn ohne tangentialem Anschluss
 Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
 Dialog für freien Kreisbogen eröffnen: Softkey FC
drücken; die TNC zeigt Softkeys für direkte Angaben
zur Kreisbahn oder Angaben zum Kreismittelpunkt
 Über diese Softkeys alle bekannten Angaben in den
Satz eingeben: Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen. Mehrere
Lösungen zeigt die Grafik grün (siehe „Grafik der FK-
Programmierung”, Seite 270)
Kreisbahn mit tangentialem Anschluss
Wenn die Kreisbahn tangential an ein anderes Konturelement
anschließt, eröffnen Sie den Dialog mit dem Softkey FCT:
 Softkeys zur Freien Kontur-Programmierung
anzeigen: Taste FK drücken
 Dialog eröffnen: Softkey FCT drücken
 Über die Softkeys alle bekannten Angaben in den Satz
eingeben
