8.3 Must
er
-Definition P
A
T
TERN DEF
PATTERN DEF verwenden
Sobald Sie eine Musterdefinition eingegeben haben, können Sie diese
über die Funktion CYCL CALL PAT aufrufen (siehe „Zyklus-Aufruf mit
CYCL CALL PAT” auf Seite 339). Die TNC führt dann den zuletzt
definierten Bearbeitungszyklus auf den von Ihnen definiertem
Bearbeitungsmuster aus.

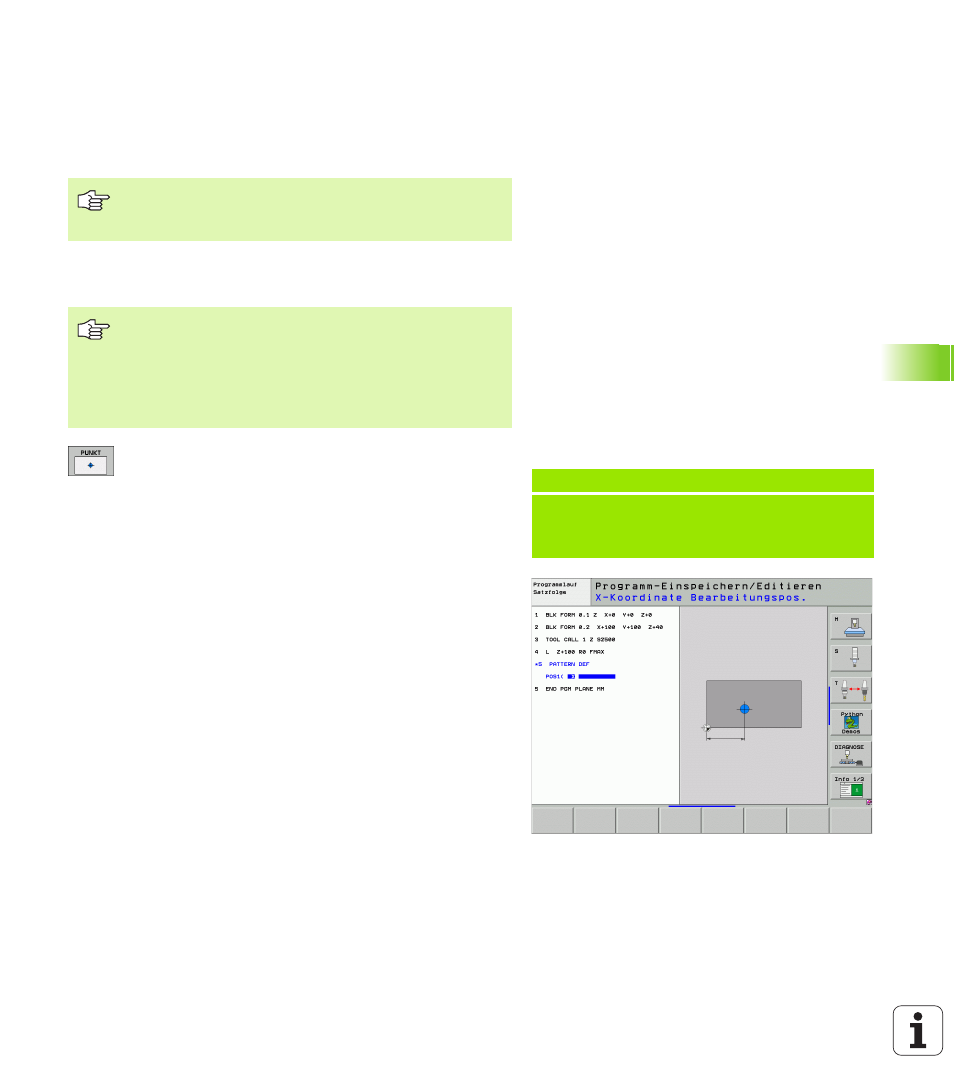

Einzelne Bearbeitungspositionen definieren
X-Koordinate Bearbeitungspos.
(absolut): X-
Koordinate eingeben
Y-Koordinate Bearbeitungspos.
(absolut): Y-
Koordinate eingeben
Koordinate Werkstück-Oberfläche
(absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
Ein Bearbeitungsmuster bleibt so lange aktiv, bis Sie ein
Neues definieren, oder über die Funktion SEL TABEL eine
Punkte-Tabelle angewählt haben.
Sie können maximal 9 Bearbeitungspositionen eingeben,
Eingabe jeweils mit Taste ENT bestätigen.
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
