6.6 Bahnbewegungen – Freie
Kontur-Programmierung FK
Grundlagen
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten
oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten
eingeben können. So können z.B.
„ bekannte Koordinaten auf dem Konturelement oder in der Nähe
liegen,
„ Koordinaten-Angaben sich auf ein anderes Konturelement beziehen
oder
„ Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den bekannten
Koordinaten-Angaben und unterstützt den Programmier-Dialog mit der

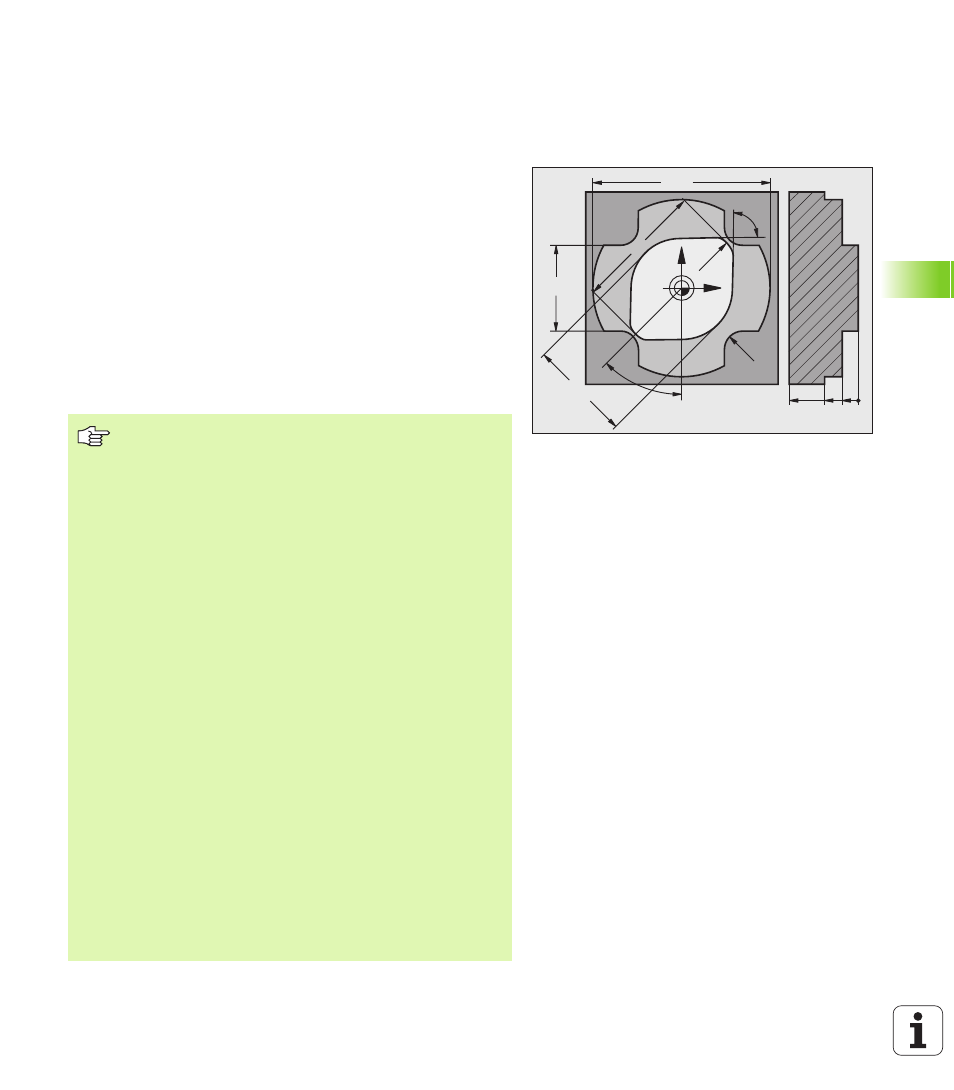

interaktiven FK-Grafik. Das Bild rechts oben zeigt eine Bemaßung, die
Sie am einfachsten über die FK-Programmierung eingeben.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
Beachten Sie folgende Voraussetzungen für die FK-
Programmierung
Konturelemente können Sie mit der Freien Kontur-
Programmierung nur in der Bearbeitungsebene
programmieren. Die Bearbeitungsebene legen Sie im
ersten BLK-FORM-Satz des Bearbeitungs-Programms
fest.
Geben Sie für jedes Konturelement alle verfügbaren Daten
ein. Programmieren Sie auch Angaben in jedem Satz, die
sich nicht ändern: Nicht programmierte Daten gelten als
nicht bekannt!
Q-Parameter sind in allen FK-Elementen zulässig, außer in
Elementen mit Relativ-Bezügen (z.B RX oder RAN), also
Elementen, die sich auf andere NC-Sätze beziehen.
Wenn Sie im Programm konventionelle und Freie Kontur-
Programmierung mischen, dann muss jeder FK-Abschnitt
eindeutig bestimmt sein.
Die TNC benötigt einen festen Punkt, von dem aus die
Berechnungen durchgeführt werden. Programmieren Sie
direkt vor dem FK-Abschnitt mit den grauen Dialogtasten
eine Position, die beide Koordinaten der
Bearbeitungsebene enthält. In diesem Satz keine Q-
Parameter programmieren.
Wenn der erste Satz im FK-Abschnitt ein FCT- oder FLT-
Satz ist, müssen Sie davor mindestens zwei NC-Sätze
über die grauen Dialog-Tasten programmieren, damit die
Anfahrrichtung eindeutig bestimmt ist.
Ein FK-Abschnitt darf nicht direkt hinter einer Marke LBL
beginnen.
