BEDIENUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 4-29

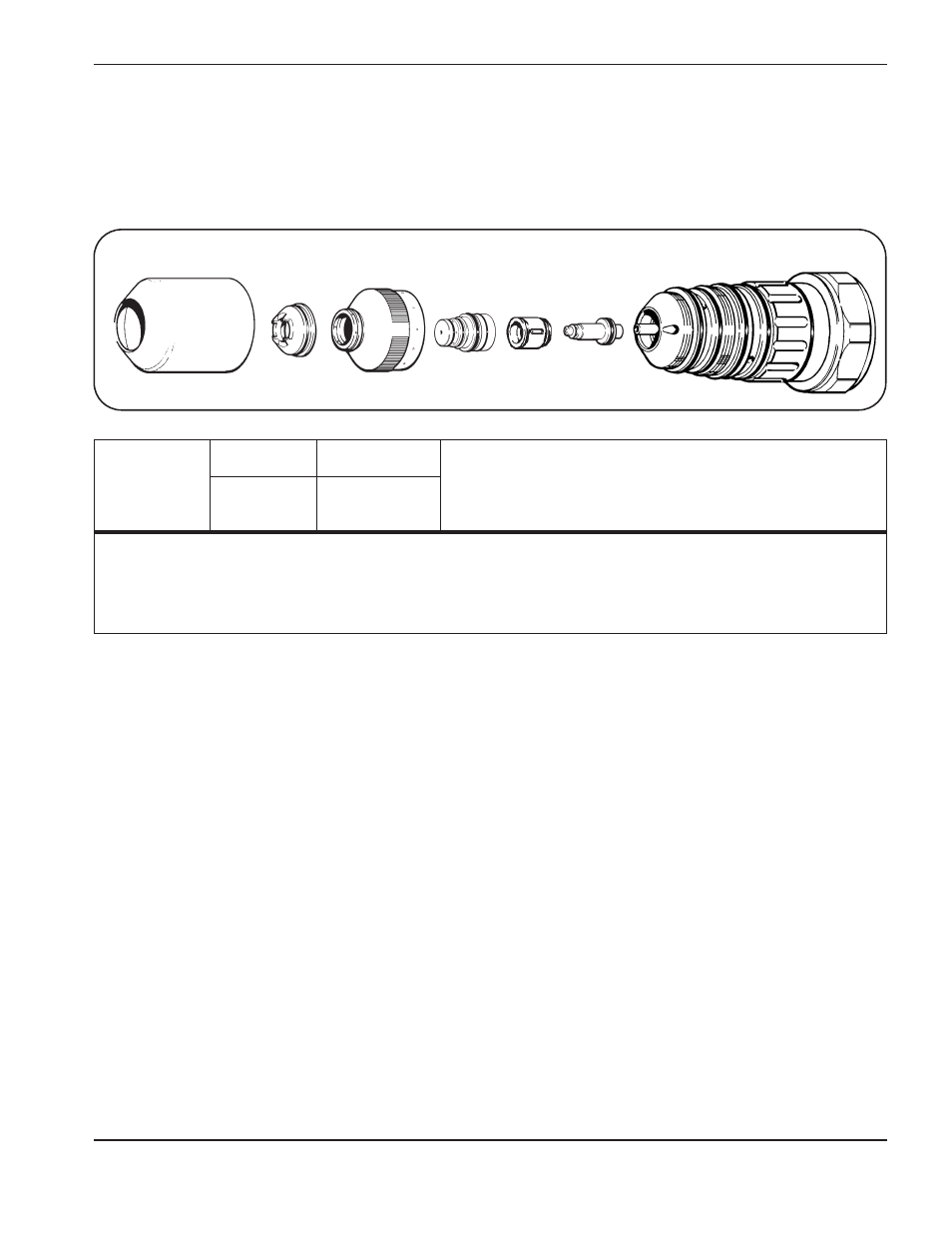

Schutzschild
020949
Düse
020948 Elektrode
120113
Brennerkappe
020795
Wirbelring
020947
Brenner PAC186
120349 Schutzkappe
020634/020687
8/31/98
Schneiden von Kupfer##
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 50 A
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe***
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke O
2
& N
2
O
2
N
2
O
2
Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
16 0,060 1,5 35 40 20 10 40 — 92 2,0 1,78 2,5 4 1,0
14 0,075 1,9 92 2,0 1,78 2,5 4 1,0
12 0,105 2,7 94 2,0 1,65 2,5 7 1,5
10 0,135 3,4 94 2,0 1,65 2,5 9 2,0
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
## Kupferbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film zu
entfernen.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020949.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
