7/10/98
INSTALLATION
3-36 HD3070 mit automatischer Gaskonsole Betriebsanleitung

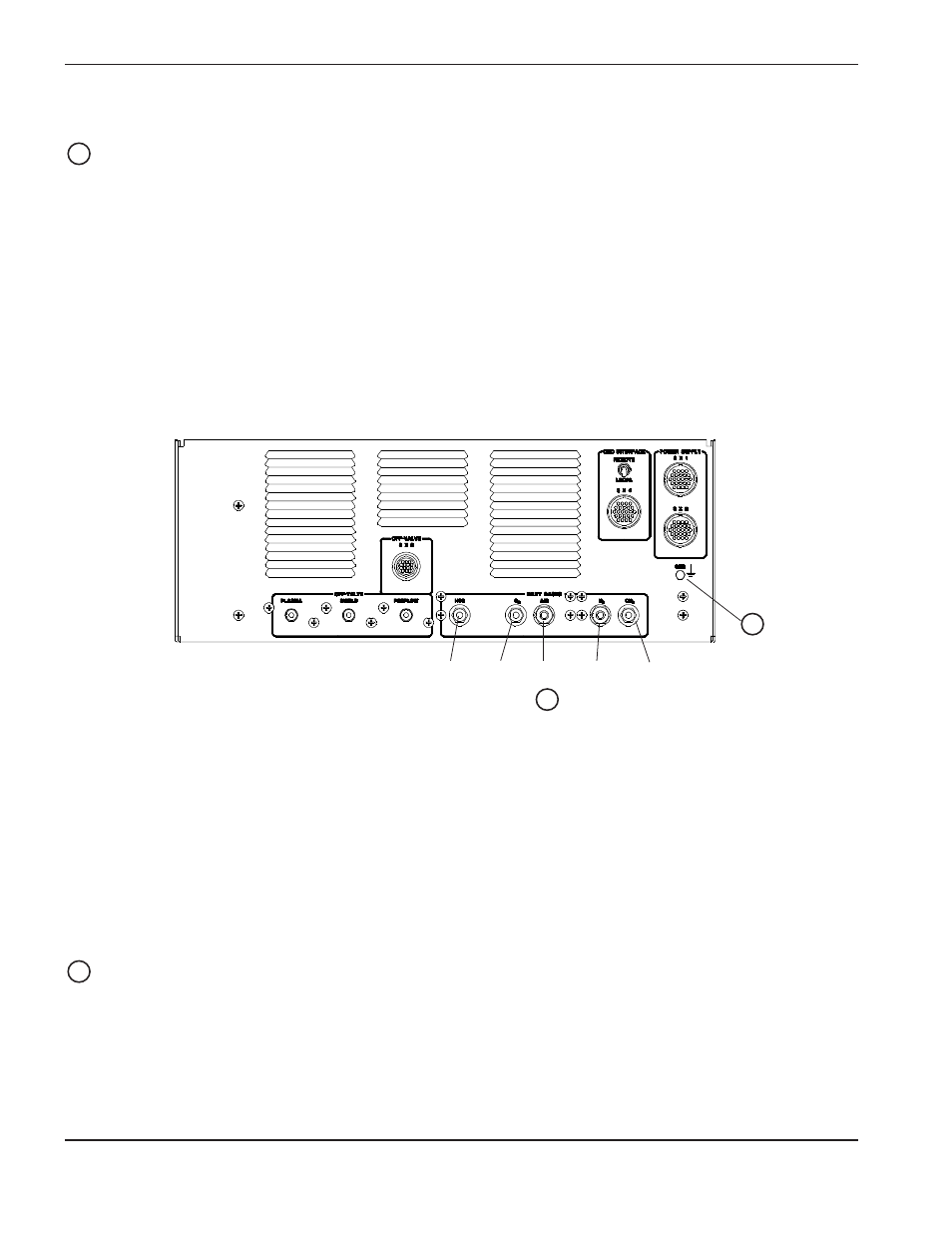

Abbildung 3-29 Gaszufuhrschlauch- und Erdungskabelanschlüsse
Anschlüsse der Gaszufuhrschläuche (Abb. 3-29)
Gaszufuhrschläuche
Die Gaszufuhrschläuche sind vom Kunden beizustellen.
• Gaszufuhranschlüsse von den Hochdruckreglern wie gezeigt an den Gaskonsolenanschlussstücken
anschließen.
H35-Eingangsadapter (015230 1/4 NPT, linksgängig ‘B’, Außengewinde)
O
2
-Eingangsadapter (015009 1/4 NPT, rechtsgängig ‘B’, Außengewinde)
Luft-Eingangsadapter (015012 1/4 NPT, rechtsgängig, konisch erweitertes Außengewinde)
N
2
-Eingangsadapter (015103 1/4 NPT, rechtsgängig ‘B’, inert, Innengewinde)
CH
4
-Eingangsadapter (015230 1/4 NPT, linksgängig ‘B’, Außengewinde)
18
Erdungskabelanschlüsse (Abb. 3-8, 3-9 und 3-29)
Erdungskabel
Die Erdungskabel sind vom Kunden beizustellen. Die Stromquelle, Hochfrequenz-Konsole sowie die Gaskonsole
verfügen über Anschlüsse für die Erdung. Jedes Kabel sollte mit der Erdung des Arbeitstisches verbunden werden.
Bezüglich der Kabel- Spezifikationen siehe Vorinstallationen, Erdung der Ausrüstung, am Anfang dieses Abschnitts
19
18
19
H35 O
2
N
2
Luft CH
4
