INSTALLATION
HD3070
mit automatischer Gaskonsole Betriebsanleitung
3-27

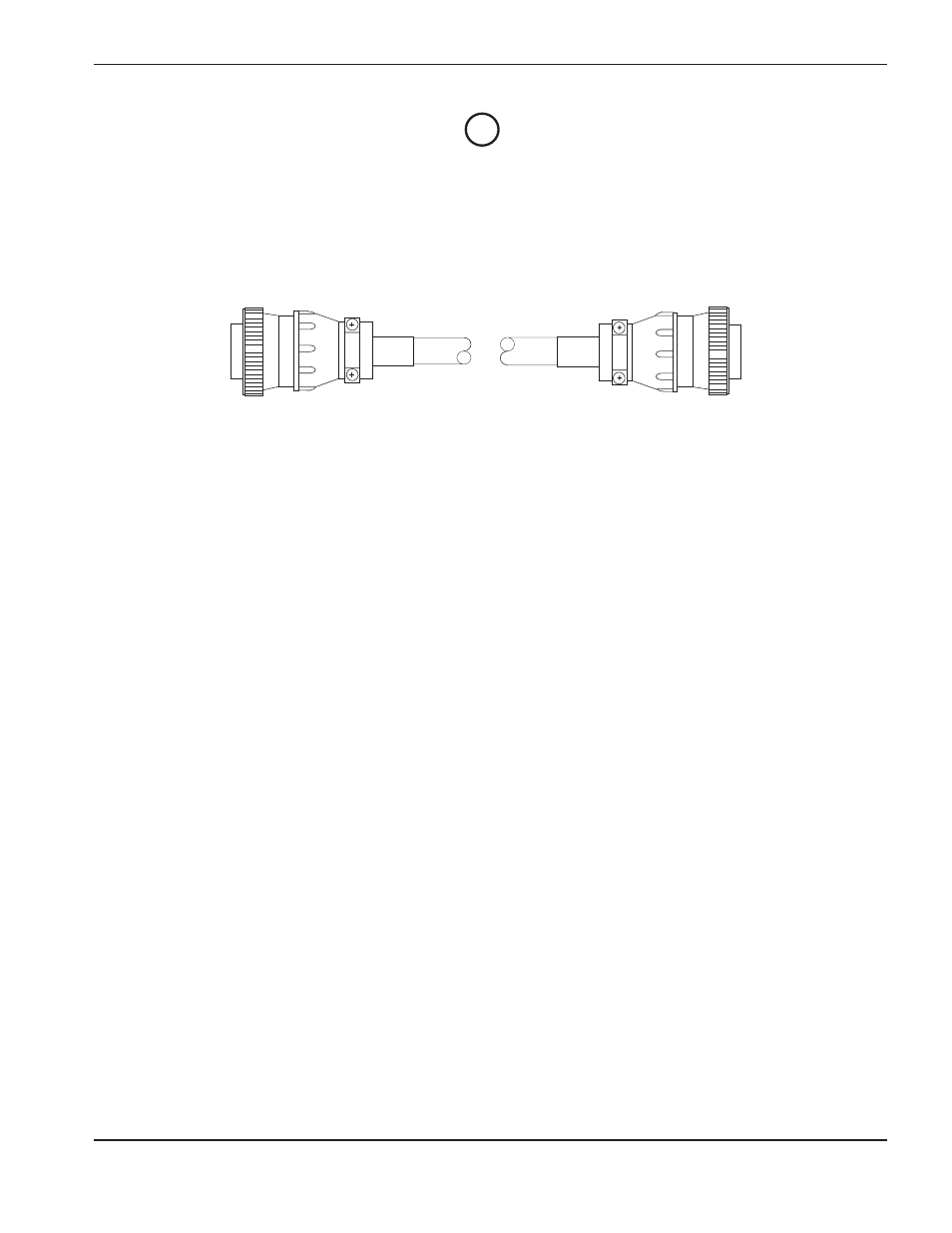

Abbildung 3-21
Steuerungskabel zwischen Stromquelle und Maschinen- Interface
Teile-Nr.
Länge
023707
25 ft (7,6 m)
023829
28,2 ft (8,6 m)
023933
50 ft (15,2 m)
023934
75 ft (23 m)
023935
100 ft (30,5 m)
023936
125 ft (38 m)
023937
150 ft (45,6 m)
10
1X1
1X1
BELEGUNGSLISTE
SIGNAL
STECKER 1x1
FARBE
MASCHINEN INTERFACE
Halt (Trockenkontakt )
1
schwarz
1
Halt (Trockenkontakt )
5
rot
5
-
10
Abschirmung
10
Lochstechen komplett (Trockenkontakt )
2
schwarz
2
Lochstechen komplett (Trockenkontakt )
6
weiß
6
-
11
Abschirmung
11
Brenner-Zündung (Trockenkontakt )
3
schwarz
3
Brenner-Zündung (Trockenkontakt )
7
grün
7
-
12
Abschirmung
12
Stromquelle aus -
4
schwarz
4
Stromquelle aus +
8
blau
8
-
13
Abschirmung
13
Plasma start -
9
schwarz
9
Plasma start +
15
gelb
15
-
14
Abschirmung
14
Externe Verriegelung-Geschlossener
Kontakt (Trockenkontakt)
16
rot
16
Externe Verriegelung – Geschlossener
Kontakt (Trockenkontakt )
17
blau
17
-
18
Abschirmung
18
Stromquelle ein +
29
schwarz
29
Stromquelle ein -
34
braun
34
-
23
Abschirmung
23
Lichtbogenspannung 1/50 -
33
rot
33
Lichtbogenspannung 1/50 +
28
grün
28
-
27
Abschirmung
27
Verriegelung (Trockenkontakt)
35
rot
35
Verriegelung (Trockenkontakt)
30
weiß
30
-
24
Abschirmung
24
Arc-Transfer (Trockenkontakt)
37
schwarz
37
Arc-Transfer (Trockenkontakt)
32
orange
32
-
26
Abschirmung
26
