INSTALLATION
HD3070 mit automatischer Gaskonsole Betriebsanleitung 3-35
Teile-Nr. Länge
128491 43 in (1,1 m)
Brennerhalter-Schlauchpaket Abschalt-Ventil-Baugruppe
15

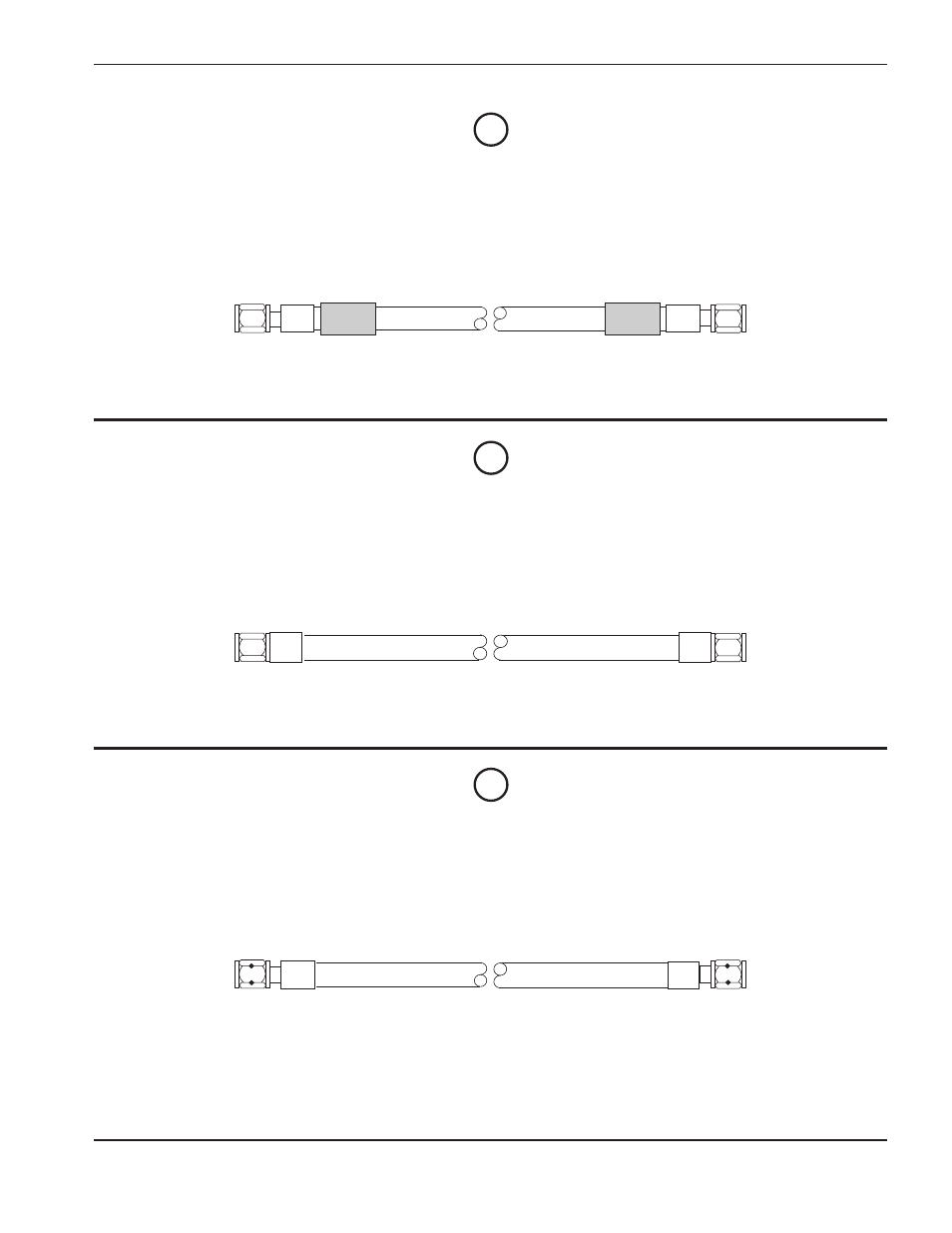

*Abbildung 3-26 Rückschlagschlauch, Ersatzteil-Bausatz
Teile-Nr. Länge
024429 4 ft (1,2 m)
Brennerhalter-Schnellkupplung
Brennerhalter-Schnellkupplung
Abschalt-Ventil-Baugruppe
16
Abbildung 3-27 Sekundärgas-Schlauchpaket, 3/12", grau, Rechtsgewinde, Gasschlauch-Anschlußstück
Größe “A”
Teile-Nr. Länge
024430 4 ft (1,2 m)
Abschalt-Ventil-Baugruppe
17
Abbildung 3-28 Plasmagas-Schlauchpaket, Linksgewinde, Gasschlauch- Anschlußstück Größe “A”
*Wird nicht eingesetzt, wenn die Anlage ohne Rückstoß-Sonderausstattung bestellt wurde.
