12/3/98
INSTALLATION
HD3070 mit automatischer Gaskonsole Betriebsanleitung 3-23
3X1 1X4
Gaskonsole Stromquelle
Teile-Nr. Länge
023673 6 ft (1,8 m)
023558 10 ft (3 m)
023472 25 ft (7,6 m)
023556 50 ft 15 m)
023557 75 ft (23 m)
023760 100 ft (30,5 m)
023744 125 ft (38 m)
023733 150 ft (45,6 m)
7

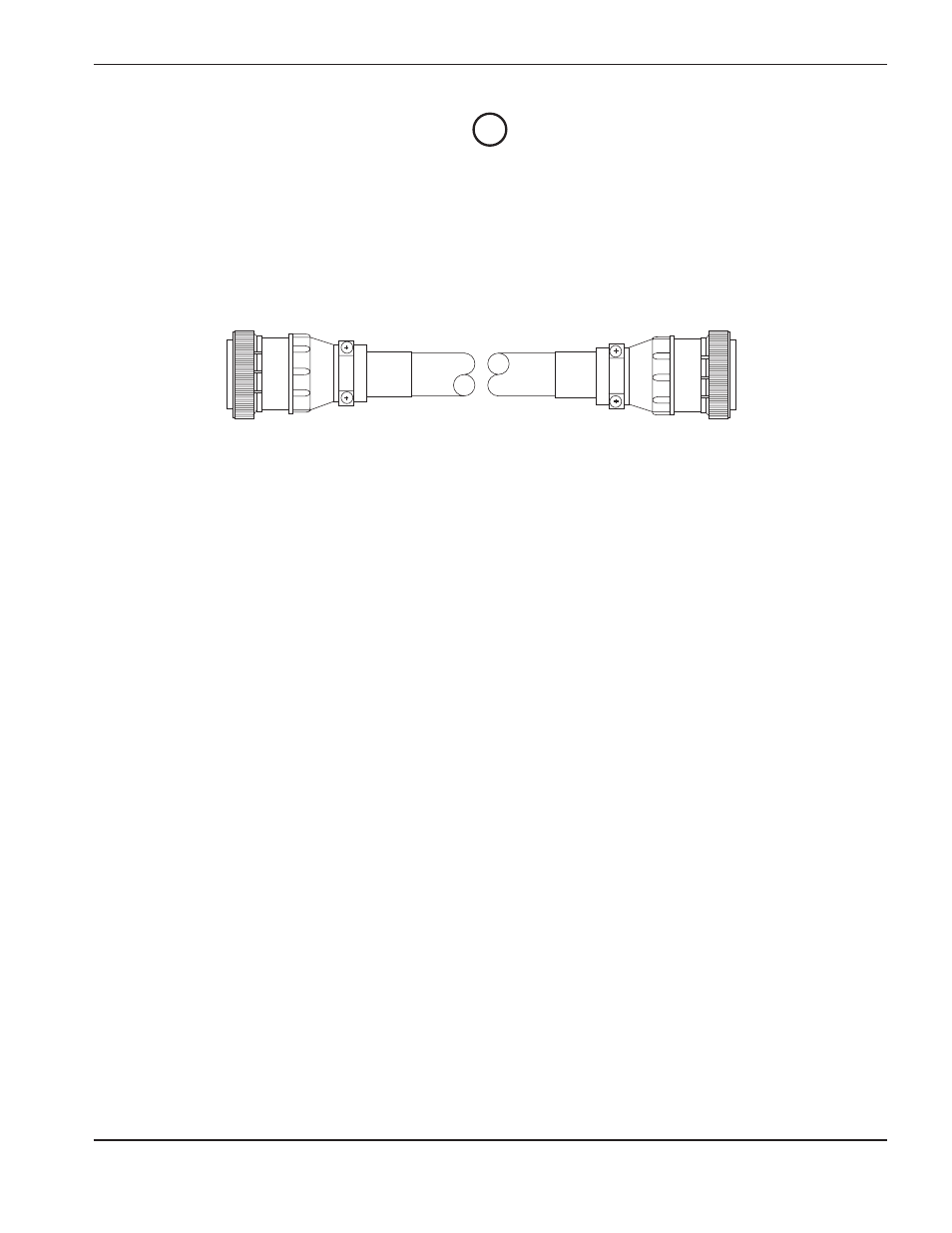

Abbildung 3-17 Gaskonsolen-Kabel
BELEGUNGSLISTE
SIGNAL STECKER 1x4 FARBE STECKER 3x1
Meldungnummer 14 schwarz 14
15 grün 15
- 9 Abschirmung 9
Sekundär Betrieb 12 schwarz 12
13 gelb 13
- 7 Abschirmung 7
Luft-Plasma 23 schwarz 23
24 blau 24
29 Abschirmung 29
Sekundär Vorströmung 10 schwarz 10
11 orange 11
- 5 Abschirmung 5
H35- und N
2
-Plasma 25 schwarz 25
26 weiß 26
- 31 Abschirmung 31
Plasma ein/aus 1 schwarz 1
2 braun 2
- 6 Abschirmung 6
O
2
-Plasma 27 rot 27
28 braun 28
- 33 Abschirmung 33
Nebenschluß 3 schwarz 3
4 rot 4
- 8 Abschirmung 8
nicht belegt 36 rot 36
37 braun 37
- 32 Abschirmung 32
Gasanlagenstrom 34 schwarz 34
35 rot 35
- 30 Abschirmung 30
Code Entfällt Entfällt 16
