BEDIENUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 4-31

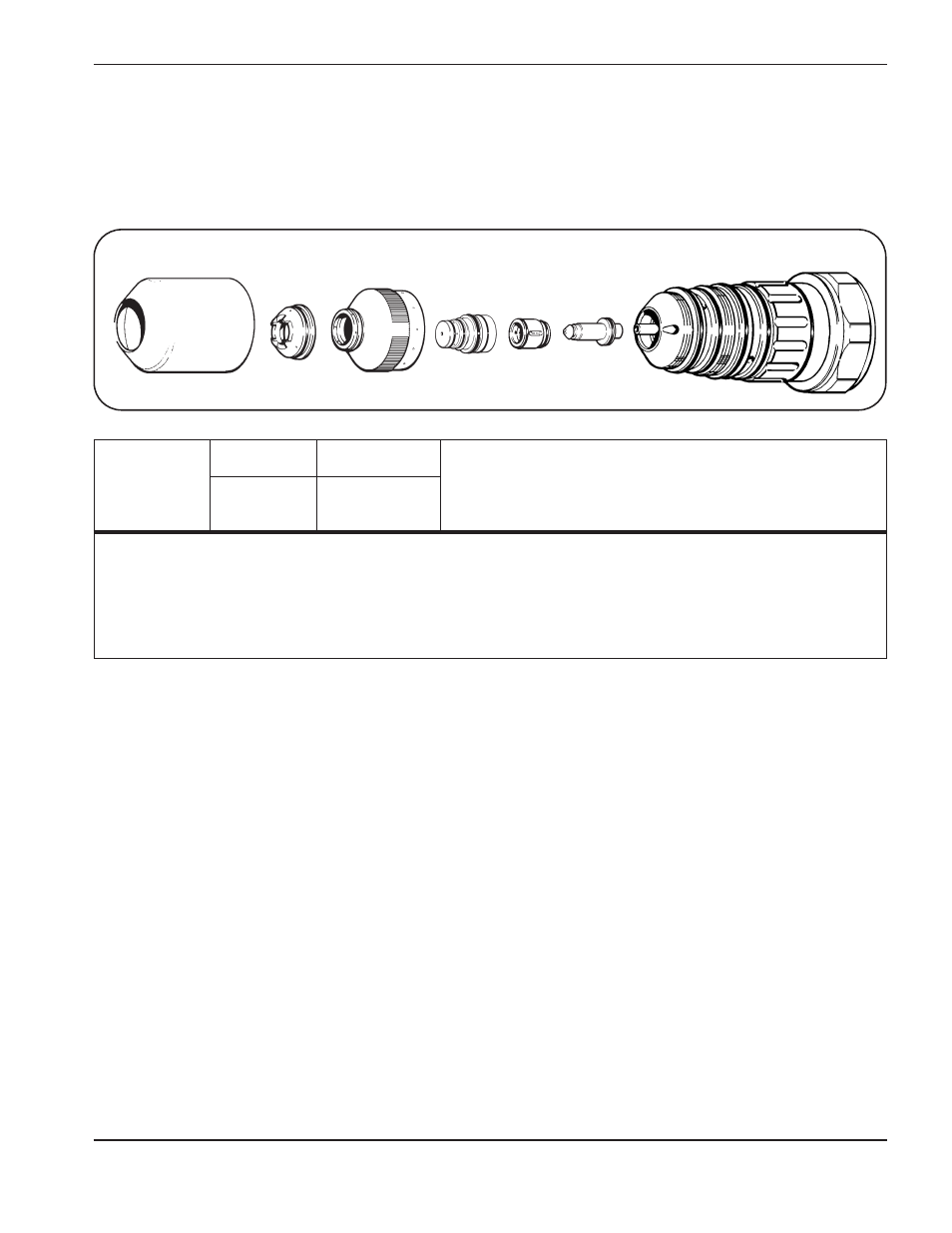

Schutzschild
020796
Düse
020647 Elektrode
120112
Brennerkappe
020795
Wirbelring
020789
Brenner PAC186
120349 Schutzkappe
020634/020687
12/3/98
Schneiden von Rostfreier Stahl##
Plasmagas: Luft
Sekundärgas: Luft und CH
4
Lichtbogenstrom: 70 A
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe***
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke Luft & CH
4
Luft CH
4
Luft Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
10 0,135 3,4 75 0 100 0 35 — 134 1,5 2,54 3,5 1 0,3
3⁄16 4,8 60 3 35 139 2,0 2,00 3,5 1,5 0,4
1⁄4 6,4 30 10 35 149 3,5 1,40 4,5 2 0,5
3⁄8 9,5 30 10 35 164 3,5 0,76 5,0 2 0,5
1⁄2 12,7 40 20 50 189 6,3 0,64 **** ****
Die Gaseinlaßdrücke für Luft und CH
4
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
## Rostfreie Stahlbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film
zu entfernen.
* Geringe Erhöhung der Test-Vorströmungs-Luft-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020796.
**** Lochstechen von rostfreiem Stahl über 10 mm Blechdicke wird nicht empfohlen, es verkürzt die Lebensdauer
der Verschleißteile. Es wird empfohlen, die Schnitte an der Blechkante zu beginnen.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
