ERSATZTEILLISTE
6-26
HD3070
mit automatischer Gaskonsole Betriebsanleitung
PAC184 Brenner-Verschleißteile
15 und 30 A (unlegierter Stahl)
TeileNummer
Beschreibung
Menge
120543
Cap, shield (with IHS tab)
1
120221
Cap, shield (without IHS tab)
1
120222
Shield, 15/30 amp
1
120219
Cap, inner nozzle retainer, 15/30 amp
1
120277
Nozzle, 15 amp
1
120218
Nozzle, 30 amp
1
120212
Swirl ring, 15/30 amp
1
120209
Electrode, 15/30 amp
1
120219
120209
120218/
120277
120212
120222
Brenner PAC184
120208

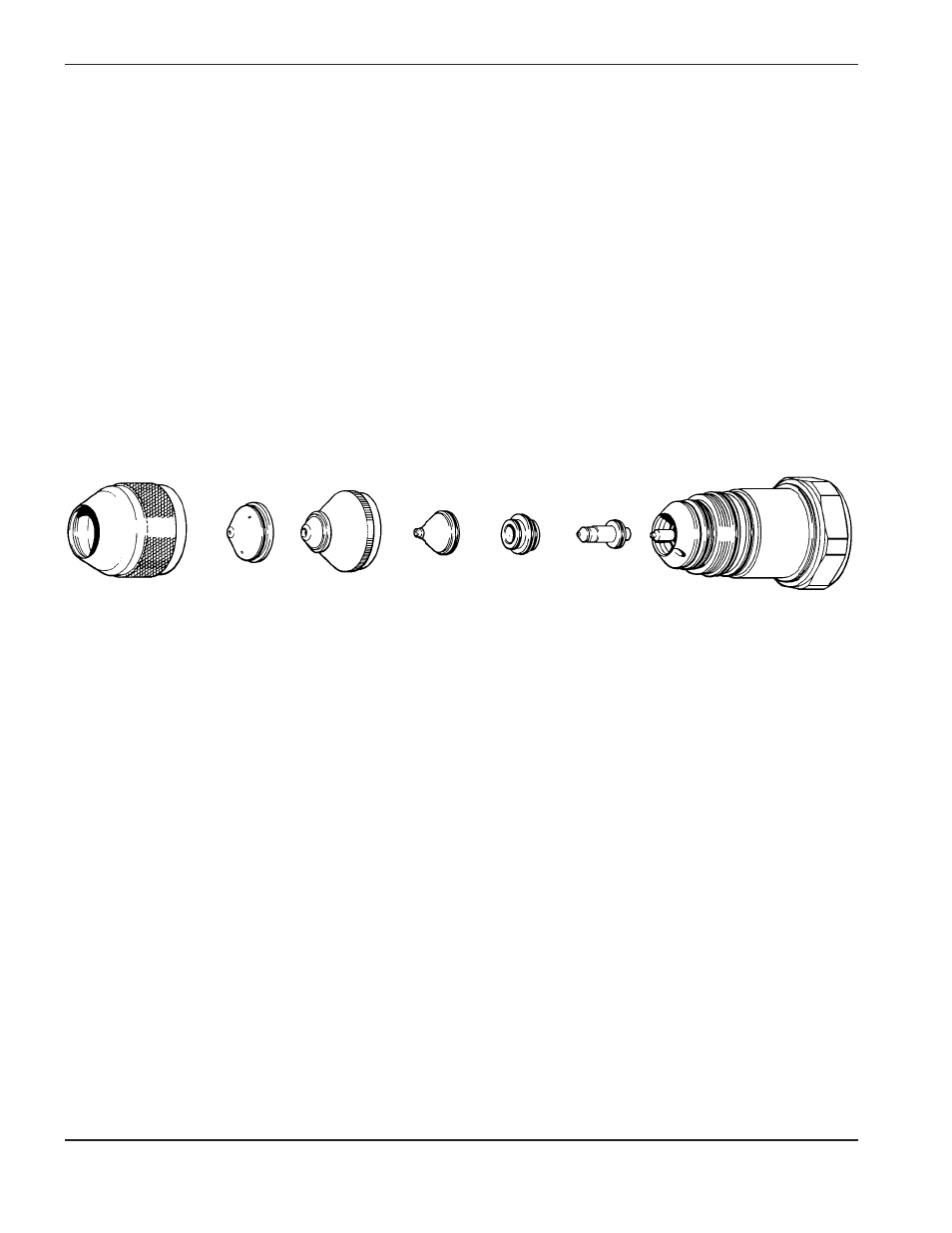

Abbildung 6-19
PAC184 Brenner Verschleißteile 15 und 30 A - unlegierter Stahl
PAC184 Verschleißteilsätze
TeileNummer
Beschreibung
Menge
028842
Kit (includes spare PAC184 torch)
1
028900
Kit (less spare PAC184 torch)
1
001579
Box, gray plastic
1
120208
Torch, PAC184 (028842 kit only)
1
120219
Cap, inner nozzle retainer, 15/30 amp
1
120212
Swirl ring, 15/30 amp
1
120209
Electrode, 15/30 amp
3
120277
Nozzle, 15 amp
3
120218
Nozzle, 30 amp
3
120222
Shield, 15/30 amp
3
026518
O-Ring, silicon cmpsn 1.176 X .070
1
044026
O-ring, Buna 70 Duro 1.239 X .070
1
044507
O-ring, Buna 70 Duro 1.424 X .070
2
004670
Tool, consumable parts
1
004630
Electrode gauge assembly
1
027343
Magnifier, loupe, 10X
1
027055
Lubricant, silicone 1/4 oz tube
1
120221/120543
