ERSATZTEILLISTE
HD3070
mit automatischer Gaskonsole Betriebsanleitung
6-5
Stromquelle – Vorderseite – innen – rechte und linke Seite
Teile-
Pos.
Nummer
Beschreibung
bestimmt für
Menge
1
008709
Fuse, 20A 500V 13/32 X 1-1/2 slow blow
siehe untenstehende Tabelle
2
008551
Fuse, 7.5A 600V 13/32 X 1-1/2
siehe untenstehende Tabelle
029947
HD3070 Enclosure SA
1
029988
HD3070 Enclosure SA (f
or 220/380/415V units)
1
3
129118
Chopper SA, CE/LVD 15KW (Fig 6-4)
CH130
1
4
002217
Shield cover (used with item 5)
1
5
029626
Linkboard SA, 240-480V (see Fig 6-5)
LB1
1

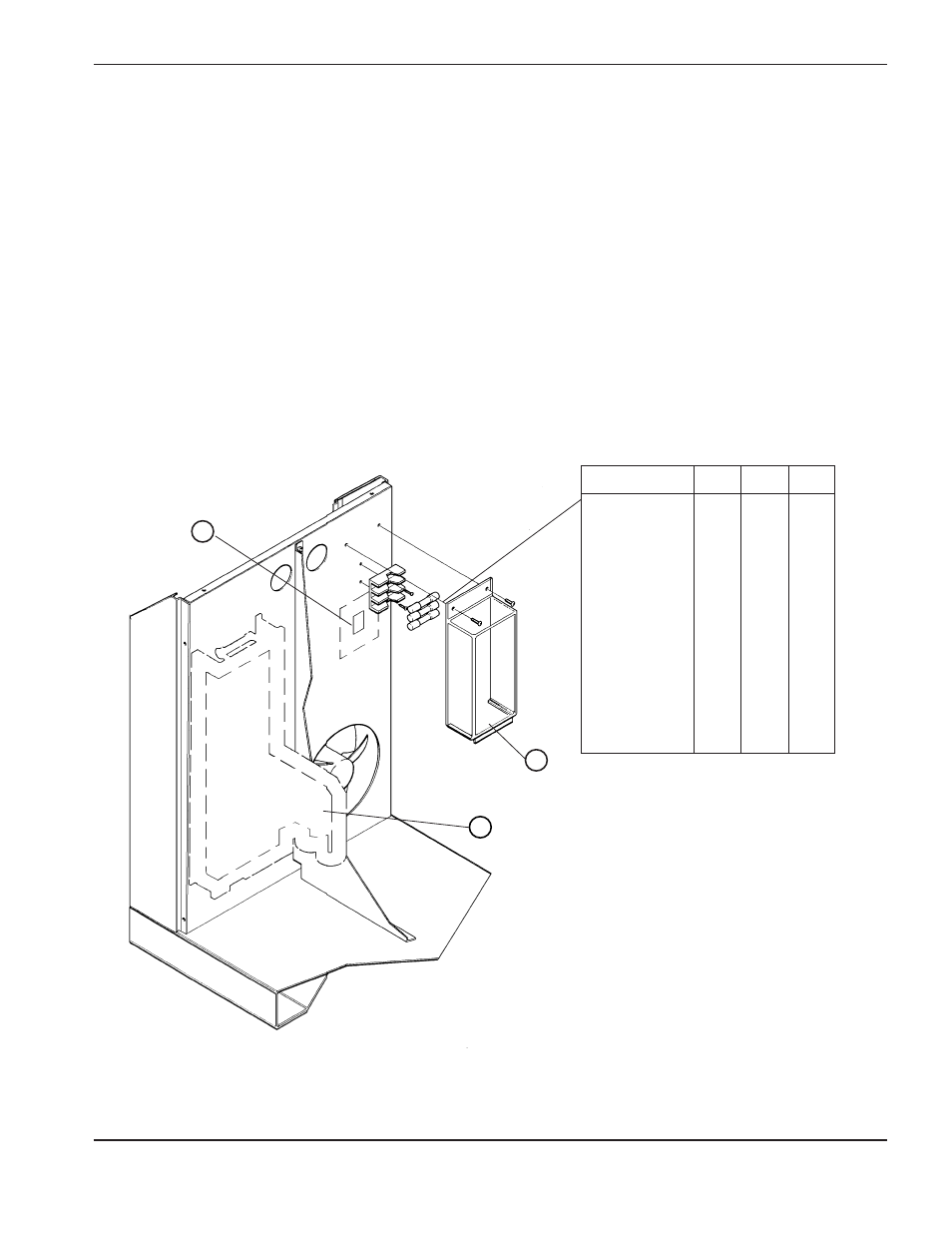

Abbildung 6-3
Vorderseite – innen – rechte und linke Seite
1, 2 Einlaßstromsicherungstabelle
Stromquelle
F1
F2
F3
240/480 V
20 A
20 A
7,5 A
(078020)
208 V
20 A
20 A
(078026)
220/380/415 V
20 A
7,5 A
7,5 A
(078027)
600 V
7,5 A
7,5 A
(078028)
200 V
20 A
20 A
(078029)
3
4
5
