7/10/98
WARTUNG
HD3070
mit automatischer Gaskonsole Betriebsanleitung
5-75
Festziehen (Drehmoment
bis 1,4 - 1,7 Ncm)
Lockermachen
Neues Wasserrohr installieren
Fest- und Lochermachen Wasserrohr
O-Ring
Wasserrohr
Goldring
(Lage im Brenner)
Steckschlüssel
(4,5 mm)
Wasserrohr

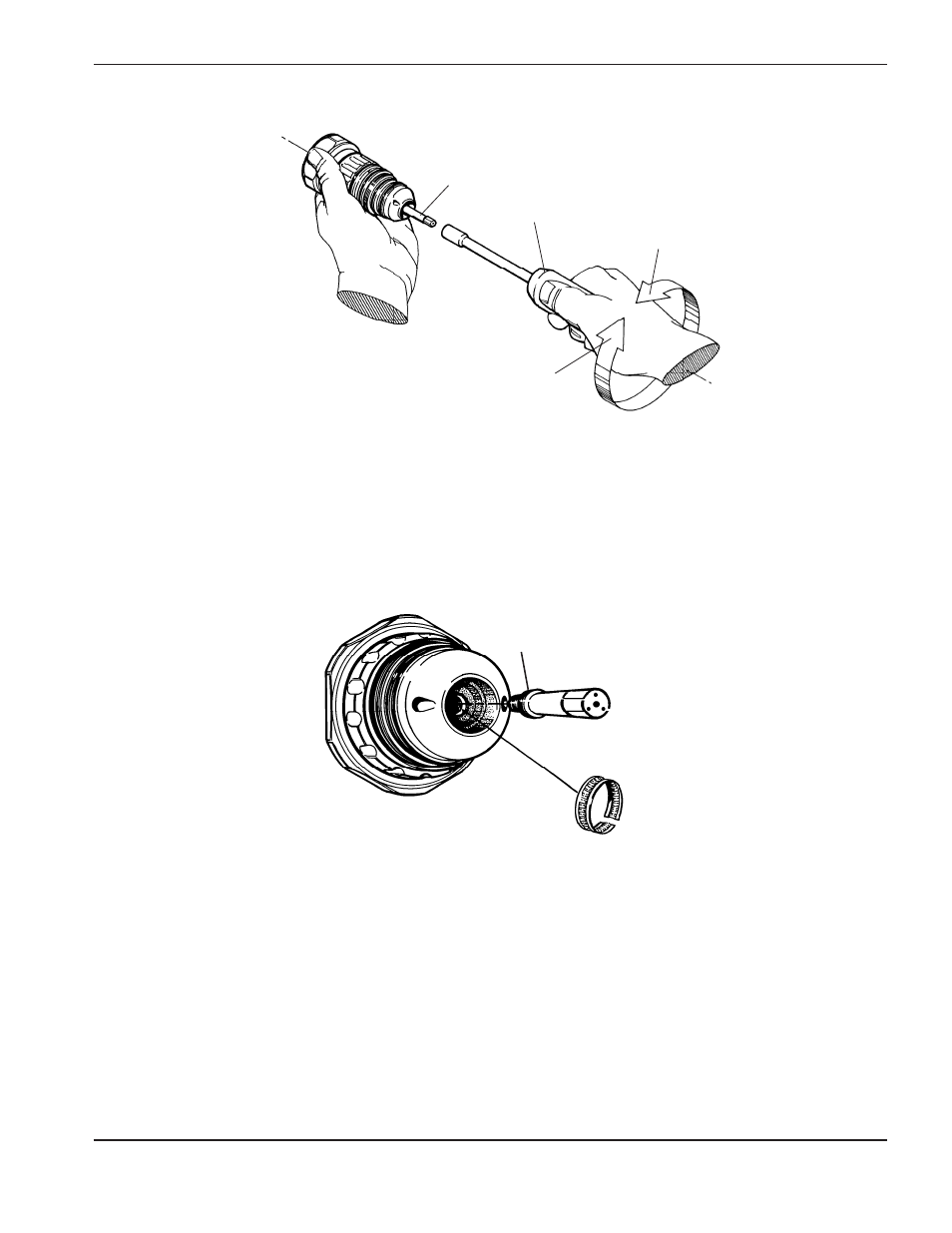

Abbildung 5-10
Neues Wasserrohr installieren
Es ist sorgfältig darauf zu achten, daß das
Goldband beim Installieren des Wasserrohrs
nicht aus dem Kanal herausgelöst wird. Siehe
Vorsichtshinweis und Schritt 3 auf der
vorhergehenden Seite.
