7/10/98
WARTUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 5-65

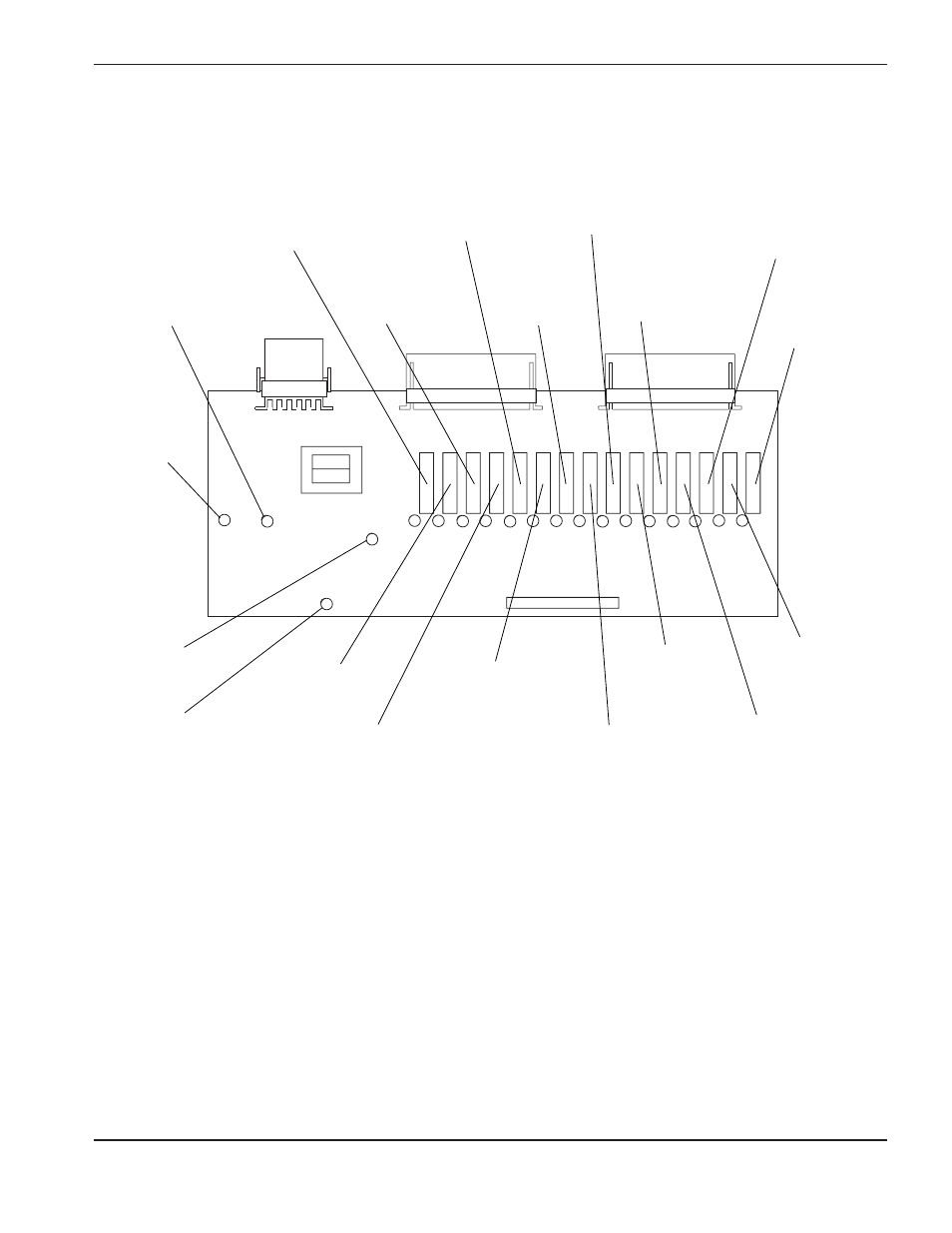

Abbildung 5-6 Gaskonsolen-Relaiskarte (A2)
REC2
REC3 REC4
REC1
Nicht belegtes Relais/
LED (D26)
+ 12 VDC
LED (D6)
Ausgang eingeschaltet
LED (D20)
Nicht belegtes
Relais/
LED (D24)
MV4 Schließventil
LED (D11)
MV1 Öffnungsventil
LED (D17)
MV2 Öffnungsventil
LED (D15)
MV5 Schließventil
LED (D13)
MV6 Schließventil
Relais/
LED (D28)
MV1 Schließventil
LED (D16)
MV2 Schließventil
LED (D14)
MV3 Schließventil
LED (D8)
MV3 Öffnungsventil
LED (D7)
MV5 Öffnungsventil
LED (D12)
MV4
Öffnungsventil
LED (D10)
MV6 Schließventil
Relais/
LED (D22)
Nicht belegtes
Relais/
LED (D18)
Nicht belegtes Relais/
LED (D9)
Nicht belegtes Relais/
LED (D19)
Anmerkungen: Die Motorventil-(MV)-LEDs leuchten nur vorübergehend, wenn Ventil-Korrektursignale vom
Mikroprozessor empfangen werden.
Gaskonsole-Relaiskarten-LED-Status
