Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch
Seite 44

7/10/98
INSTALLATION
3-14
HD3070
mit automatischer Gaskonsole Betriebsanleitung

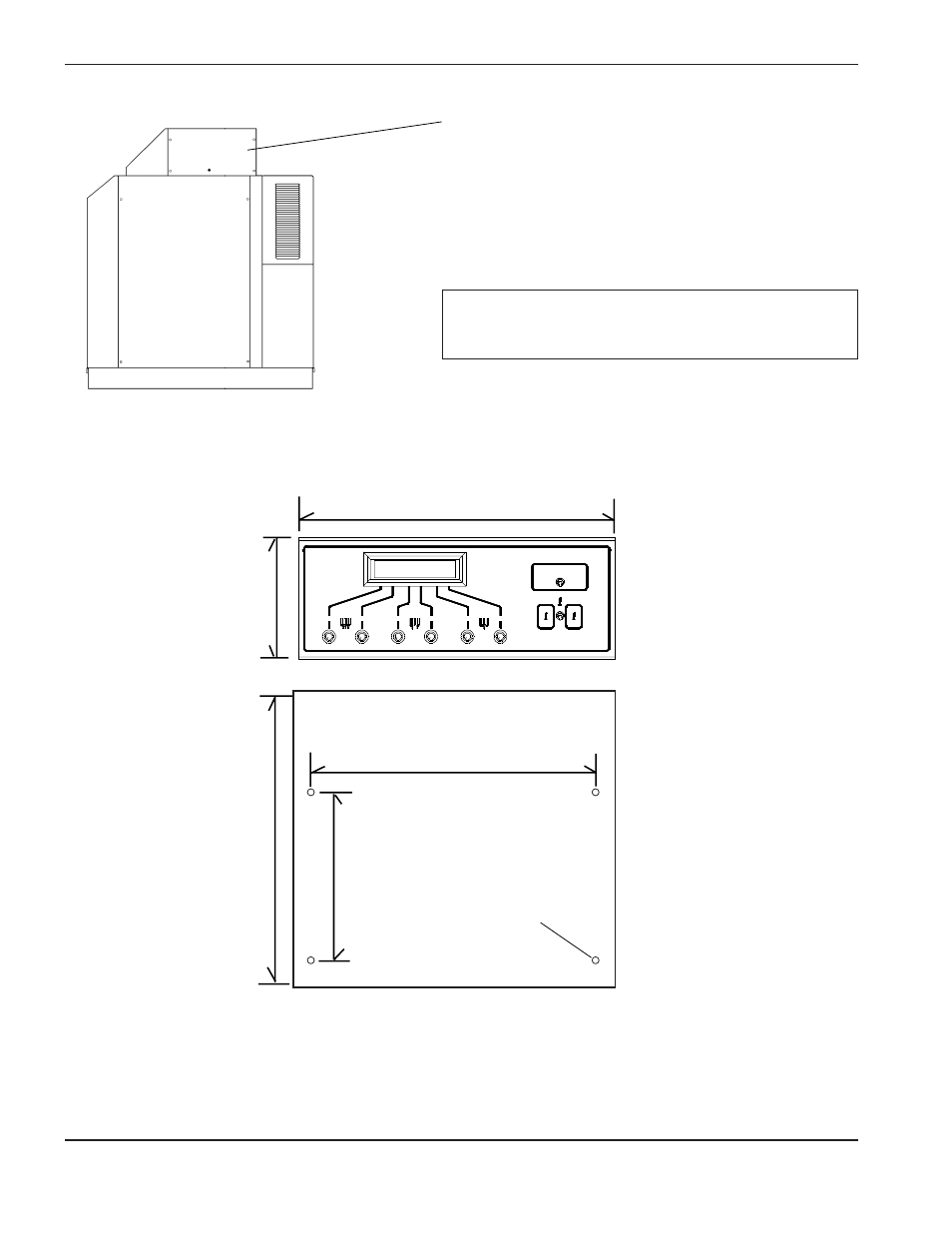

Abbildung 3-6
Demontage-Verfahren der automatischen Gaskonsole und Montageabmessungen
Zur Demontage der automatischen Gaskonsole von der
Stromquelle:
1. Die 14 Schrauben zum Lösen der Abdeckung auf der
Gaskonsole entfernen.
2. Abdeckung entfernen.
3. Die 4 Schrauben, die die Gaskonsole an der
Stromquelle sichern, lokalisieren und entfernen.
Vorsicht:
Die automatische Gaskonsole hat ein
Gewicht von 37,7 kg. Konsole vorsichtig
anheben und transportieren.
4. Beim Anheben der Gaskonsole ist auf die 4
Unterlegscheiben zwischen Stromquelle und
Gaskonsole zu beachten. Schrauben mit
Unterlegscheiben zur künftigen Verwendung wieder an
den Bohrungen auf der Stromquelle befestigen.
Unterseite
10 in.
(254 mm)
24 in. (610 mm)
22 in.
(559 mm)
Lochgröße
0.250 in.
(6.350 mm)
21.75 in. (552 mm)
12.875 in.
(327 mm)
