INSTALLATION
HD3070
mit automatischer Gaskonsole Betriebsanleitung
3-33
Steuerungskabel
4X1
Vorströmungs-Gasschlauch
(rotes Band)
Sekundärgasschlauch
(grünes Band)
Plasmagasschlauch
(blaues Band)
Steuerungskabel
3X3
Vorströmungs-Gasschlauch
(rotes Band)
Plasmagasschlauch
(blaues Band)
Automatische Gaskonsole
Sekundärgasschlauch
(grünes Band)
Abschalt-Ventil-Baugruppe
Gasschlauchpaket

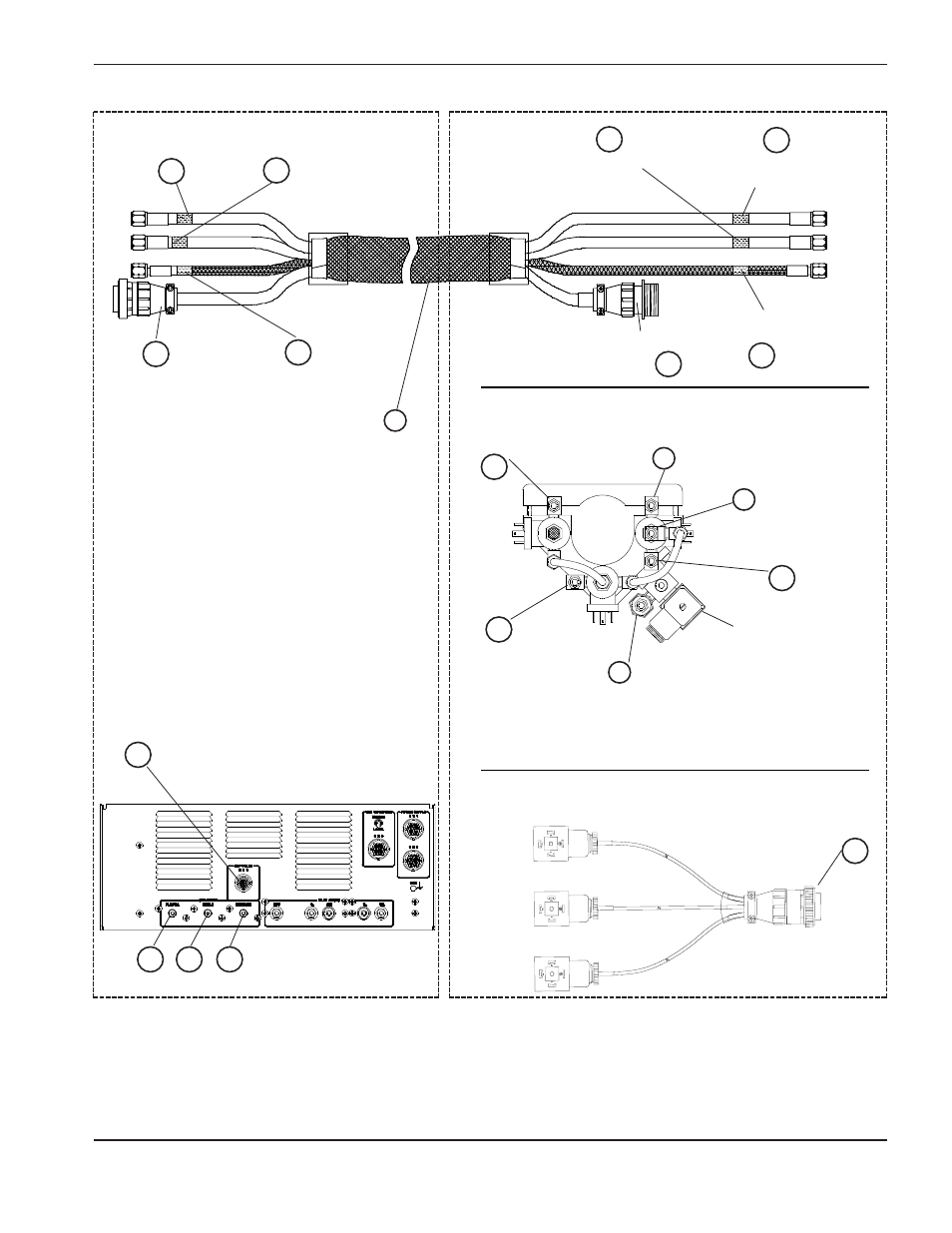

Abbildung 3-25
Verbindungen zwischen automatischer Gaskonsole und Abschalt-Ventil-Baugruppe
* Diese Positionen bleiben unberücksichtigt, wenn die Anlage ohne
Rückschlag-Sonderausstattung bestellt wurde
Off-Valve Cable
*Rückschlag-Solenoid
(End user 120 VAC required.)
SV16
SV14
SV15
Plasmagasschlauch
Abb. 3-24 + 3-28
Sekundärgas-
schlauch
Abb. 3-24 + 3-27
*Rückschlagschlauch
Abb. 3-24
SV16
SV15
SV14
14B
14C
14B
14A 14B
14C
14C
14B
14C
14D
14D
14D
14A
14D
14A
14A
14
15
16
17
Teile-Nr.
Länge
128175
15 ft (4,6 m)
128176
20 ft (6,1 m)
128177
25 ft (7,6 m)
128178
30 ft (9,1 m)
128179
35 ft (10,6 m)
128180
40 ft (12,2 m)
128181
50 ft (15,2 m)
128182
75 ft (23 m)
128183
100 ft (30,5 m)
