BEDIENUNG
4-32 HD3070 mit automatischer Gaskonsole Betriebsanleitung

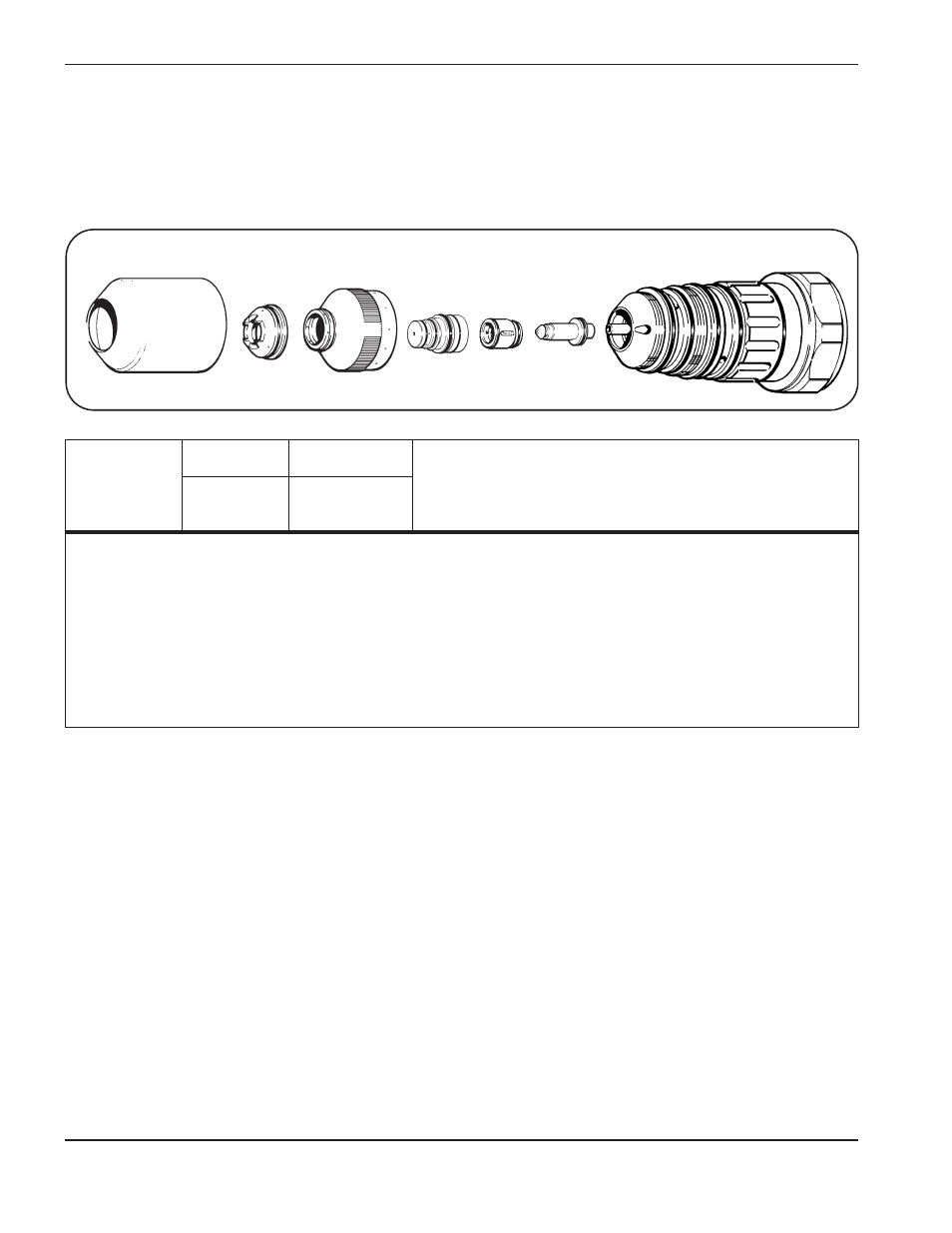

Schutzschild
020796
Düse
020647 Elektrode
120112
Brennerkappe
020795
Wirbelring
020789
Brenner PAC186
120349 Schutzkappe
020634/020687
6/7/99
Schneiden von Aluminium##
Plasmagas: Luft
Sekundärgas: CH
4
Lichtbogenstrom: 70 A
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke Luft & CH
4
Luft CH
4
Luft Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
18 0,048 1,3 75 0 0 40 45 — 159 2,5 3,81 4,0 0 0,1
16 0,060 1,5 159 2,5 3,18 4,0 0 0,1
14 0,075 1,9 159 2,5 2,54 4,0 0 0,1
12 0,105 2,7 159 2,5 2,16 4,0 ,5 0,2
1⁄8 3,2 179 4,5 1,78 5,0 ,5 0,2
10 0,135 3,4 179 4,5 1,65 5,0 ,5 0,2
1⁄4 6,4 179 4,5 1,14 5,0 1 0,3
3⁄8 9,5 179 4,5 0,76 5,0 1 0,3
Die Gaseinlaßdrücke für Luft und Ch
4
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
## Aluminiumbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film zu
entfernen.
* Geringe Erhöhung der Test-Vorströmungs-Luft-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020796.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
