Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch
Seite 166
7/10/98
WARTUNG
HD3070
mit automatischer Gaskonsole Betriebsanleitung
5-59

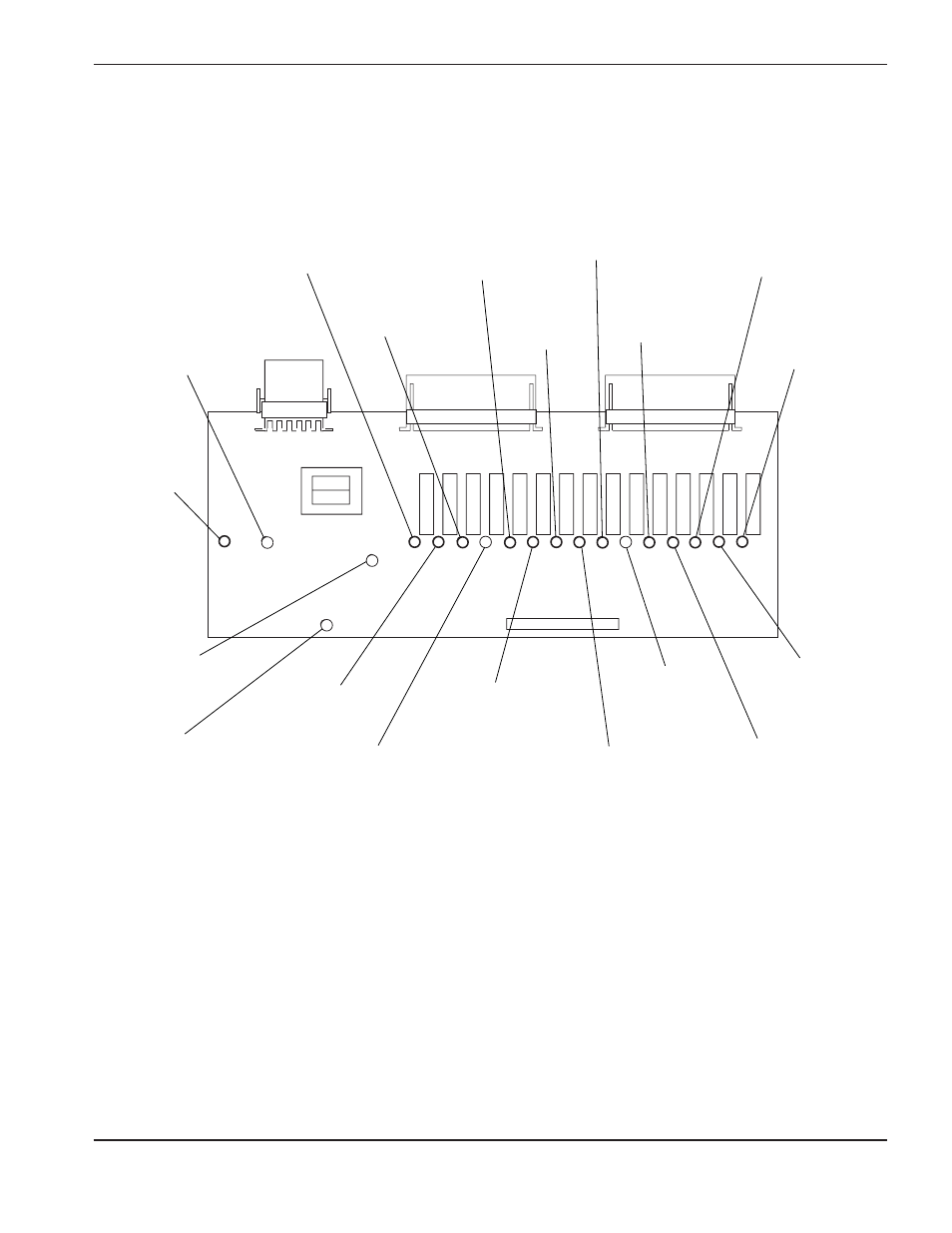

Abbildung 5-4
Stromquellen-Relaiskarte (1XPCB4)
REC2
REC3
REC4
REC1
Auto-Aus-Relais-
LED (D26)
P5.1
+ 12 VDC
LED (D6)
Ausgang eingeschaltet
(Mikroprozessor bereit)
(LED (D20)
Maschinen-
bewegungs-
LED (D24)
P5.0
Pilotlichtbogen-
Relais CR1/
LED (D11)
P5.6
H35 und N
2
Plasma Relais/
LED (D17)
P6.6
Meldungsnummer/LED
(D15)
P6.4
Stromstoß-Relais CR4/
LED (D13)
P5.4
Brennerzündung
LED (D28)
P5.2
Luftplasma
LED (D16)
P6.5
Hochspannungs-
Transformator-
T1/LED (D10)
P5.7
Sekundär-Betrieb
SV4,6,12/
LED (D14)
P6.3
Sekundär-
Vorströmung
LED (D7)
P6.2
Haupt-Schütz
CON1/LED (D12)
P5.5
Auslöschungs-
Zähler-
LED (D22)
P3.7
O
2
Plasma gas
LED (D18)
P6.7
Plasma-Ein-/
Aus-LED (D9)
P6.0
Nicht belegtes Relais/
LED (D19)
P5.3
Nicht belegtes Relais/
LED (D8)
P6.1
Anmerkung:
Die oben aufgeführten PX.X-Nummern bezeichnen die Portanordnungen auf dem
Mikroprozessorchip.
