6/7/99

WARTUNG

5-16

HD3070

mit automatischer Gaskonsole Betriebsanleitung

Problem

Mögliche Ursachen / Lösungen

3. EXTERNE VERRIEGELUNGS-(EXT

INTERLOCK)-LED ist erloschen:

3.1 Externe Verriegelung – für Kundeneinsatz mitgeliefert.

Wird diese nicht verwendet, ist dieses Signal vom Kunden
an der CNC-Maschine zu überbrücken.

4. GASANLAGEN-(GAS

SYSTEM)-LED ist erloschen:

4.1 Fehlfunktion der Gasanlage.

Diese LED leuchtet, wenn die Gasanlage mit Strom versorgt
wird und einwandfrei arbeitet. Diese Fehlfunktion zeigt nicht an,
daß der Gaseinlaßdruck außerhalb des Grenzbereiches liegt.

• Unter Verwendung der Verdrahtungs-Diagramme

Sockelstifte, Anschlüsse und zugehörige Verdrahtung der
Kabel zwischen 1x3 an der Stromquelle und 3x2 an der
Gaskonsole sowie 1x4 an der Stromquelle und 3x1 an der
Gaskonsole prüfen.

• Steuerkarte 1XPCB3 überprüfen.

• Steuerkarte A1 in der Gaskonsole überprüfen.

Jegliche defekte(n) Komponente(n) reparieren bzw. ersetzen.

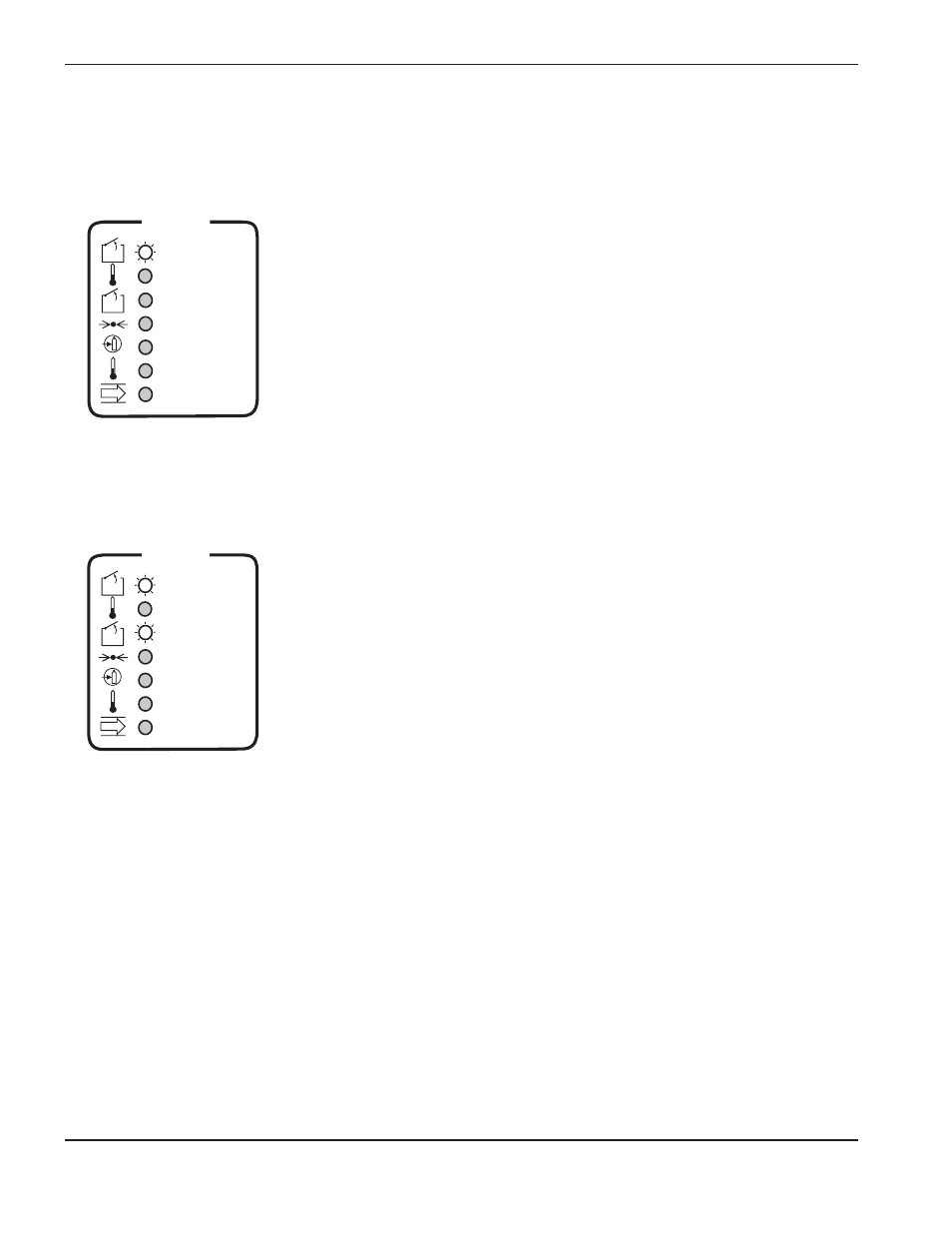

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.03
