Aus- und Einbau des Kugelsteckers
1. Wenn der Kugelstecker nicht gebrochen ist, ist ein verstellbarer Schraubenschlüssel zum Ausbau des Steckers
zu verwenden (Abb. 5-11).
2. Ist der Kugelstecker so abgebrochen, daß kein Schraubenschlüssel eingesetzt werden kann, um den Stecker
auszubauen, ist eine dreiseitige Feile mit spitz zulaufendem Ende oder ein ähnliches Werkzeug, das als Griff
dienen kann, zu verwenden.
3. Einen dünnen Silikonfilm auf die O-Ringe auf dem Kugelstecker auftragen.
4. Austausch-Kugelstecker in die Fassung schrauben und mit dem Schraubenschlüssel festziehen.
Nicht überziehen.
Aus- und Einbau des Hochspannungskontaktes (Pilotanschluß)
1. Hochspannungskontakt mit der Pinzette greifen und vom Stift ziehen (Abb. 5-11).
2. Hochspannungskontakt wieder einsetzen, indem er in die Rille am Stift hineingeschoben wird.
Kugelstecker
gebrochener
Kugelstecker
Hochspannungskontakt
Hochspannungskontaktrille

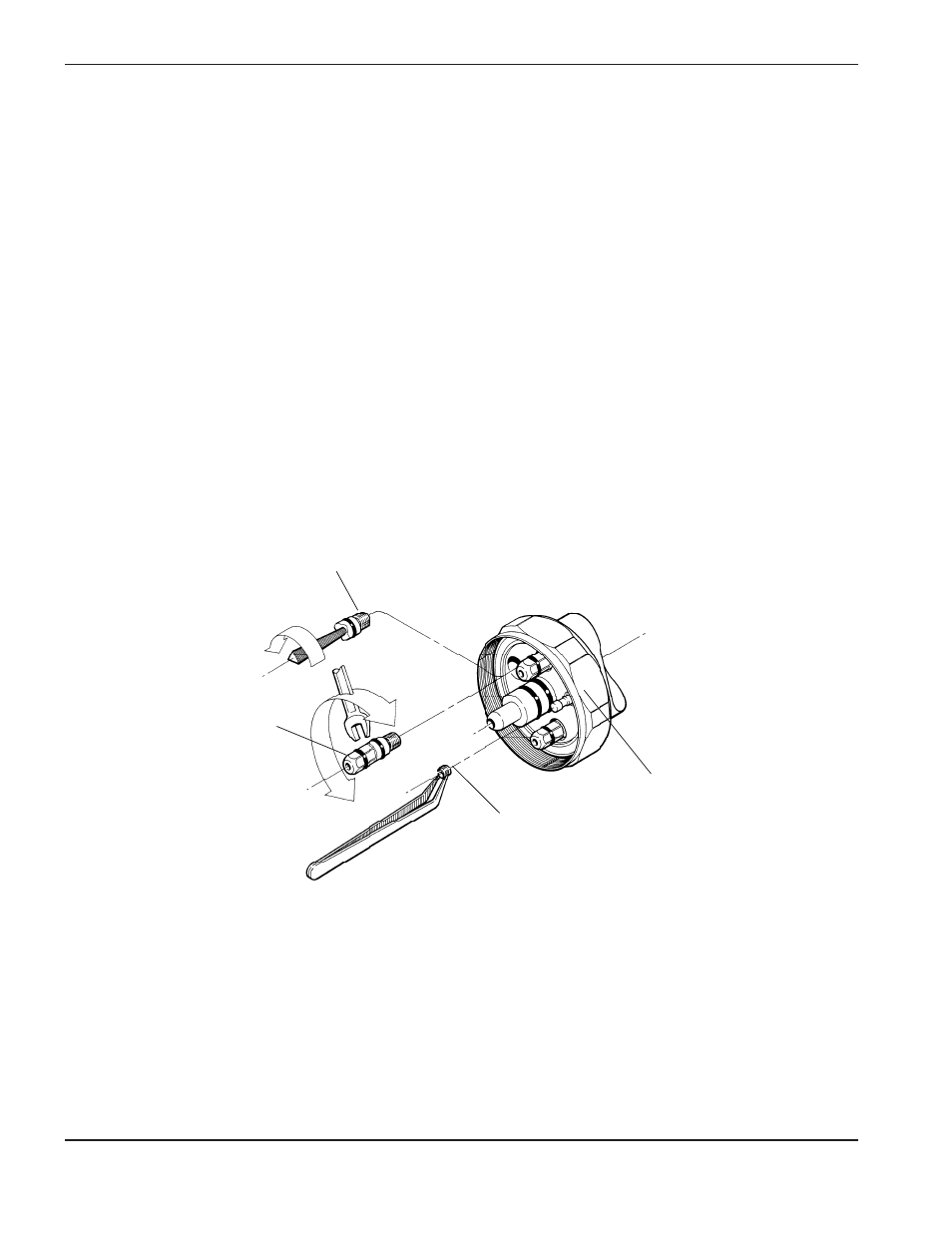

Abbildung 5-11 Aus- und Einbau den Kugelstecker und Hochspannungskontakt
