18
SPEZIFIKATIONEN
HD3070 mit automatischer Gaskonsole Betriebsanleitung 2-11

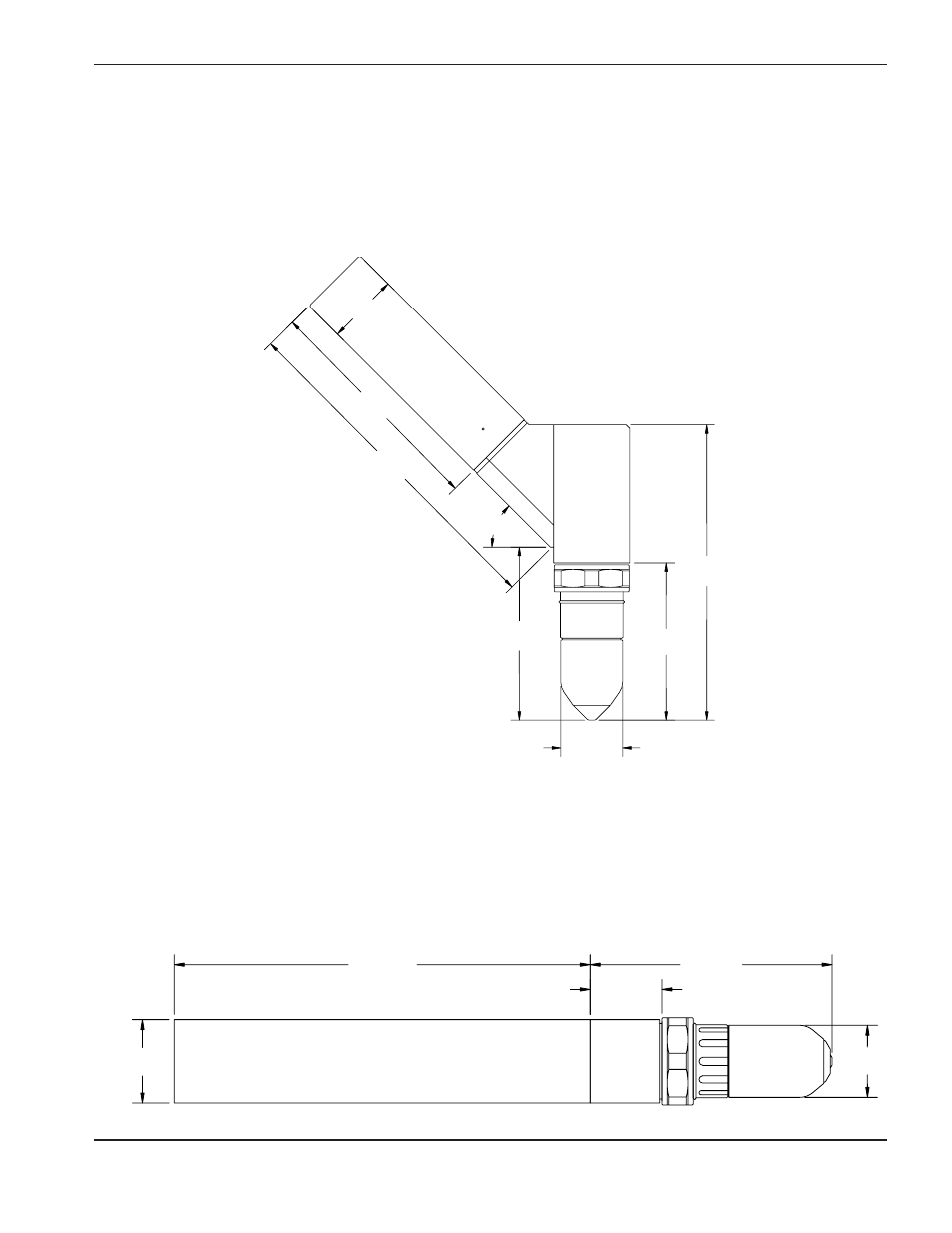

45° Brennerhalter-Schnellkupplung (028840)
Abmessungen und Gewicht:
Tiefe ..................................................................................117 mm
Breite.................................................................................54 mm
Länge ................................................................................107 mm
Gewicht .............................................................................0,45 kg
Gerader Brennerhalter-Schnellkupplung (028855)
Abmessungen und Gewicht:
Durchmesser (außen) .......................................................51 mm
Länge ................................................................................63 mm
Gewicht .............................................................................0,45 kg
1.73"
(4.39 mm)
4.39"
(11.15 mm)
8.25"
(21.00 mm)
4.83"
(12.27 mm)
6.50"
(16.50 mm)
9.57"
(24.31 mm)
45 O
2.00"
(5.08 mm)
10.00"
(25.40 mm)
1.72"
(4.37 mm)
5.82"
(14.78 mm)
1.73"
(4.39 mm
2.00"
(5.08 mm)
