Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch
Seite 49
12/10/98
INSTALLATION
HD3070
mit automatischer Gaskonsole Betriebsanleitung
3-19
Pilot-Lichtbogen-Leitung (+)
1

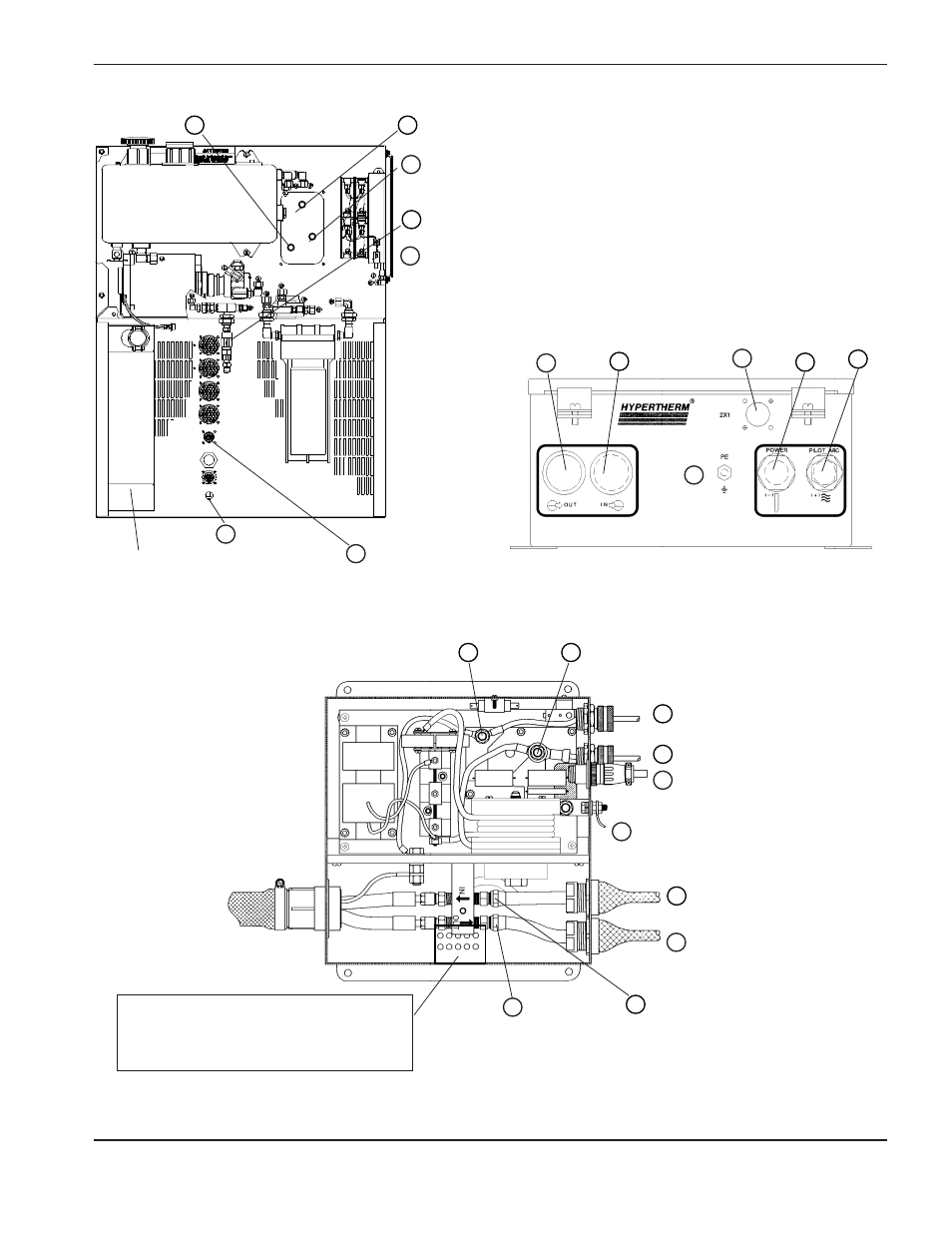

Abbildung 3-9
Anschlüsse zwischen Stromquelle und Hochfrequenz-Konsole
Kühlmittel- Zufuhrschlauch (-)
3
Kühlmittel-Rücklaufschlauch
4
Pilot-Lichtbogen-Leitung (+)
1
Negativ-Leitung (-)
2
2x1 Steuerungskabel
5
Hochfrequenz-
Konsole
Hochfrequenz-Konsole
Anschluß
1
Anschluß
2
1x5 Hochfrequenz-Konsolen-
Steuerungskabel
5
(+) Werkstückkabel
6
Kühlmittel- Zufuhrschlauch (grün)
3
Kühlmittel-Rücklaufschlauch (rot)
4
Der elektromagnetische
Interferenzfilter wird nur
bei den 220/380/415 V-CE-
Einheiten verwendet.
Negativ-Leitung (-)
2
Rückseite der
Stromquelle
Anschluß (grünes Band)
3
Anschluß
(rotes Band)
4
Vorsicht
Der Schaumstoffblock zur Unterstützung des
Kathodenblocks während des Transports ist zu
entfernen, damit die Kühlwasser-Rücklaufschlauch-
Anschlüsse vorgenommen werden können.
4
3
5
2
1
