7/10/98
BEDIENUNG
HD3070 mit automatischer Gaskonsole Betriebsanleitung 4-15
Dieses Werkzeug wird dazu verwendet, um die
Einbrenntiefe der Elektrode zu überprüfen. Bei dessen
Einsatz ist wie folgt zu verfahren:
1. Höhenjustierung lockern und Elektrode wie gezeigt
einsetzen. Höhenjustierung festziehen.
2. Sicherstellen, daß die Spitze die flache Oberfläche an
der Einkerbung berührt.
3. Feststellschraube der Skalenanzeige lockern, Zeiger auf
Null stellen und Feststellschraube wieder festziehen.
4. Spitze in die Einkerbung absenken und an der Skala die
Tiefe ablesen.
5. Elektrode austauschen, wenn die Einkerbungstiefe mehr
als 1,0 mm beträgt. Anmerkung: Hier zeigt die
Skalenanzeige etwas mehr als 0,5 mm an.
Düse
Elektrode
Elektrode
120209
Schutzkappe
120221/120543 Schutzschild
120222
Innere
Brenner-
kappe
120219
Düse
120277
15 A Wirbel-
ring
120212
120218
30 A
Brenner PAC184
120208

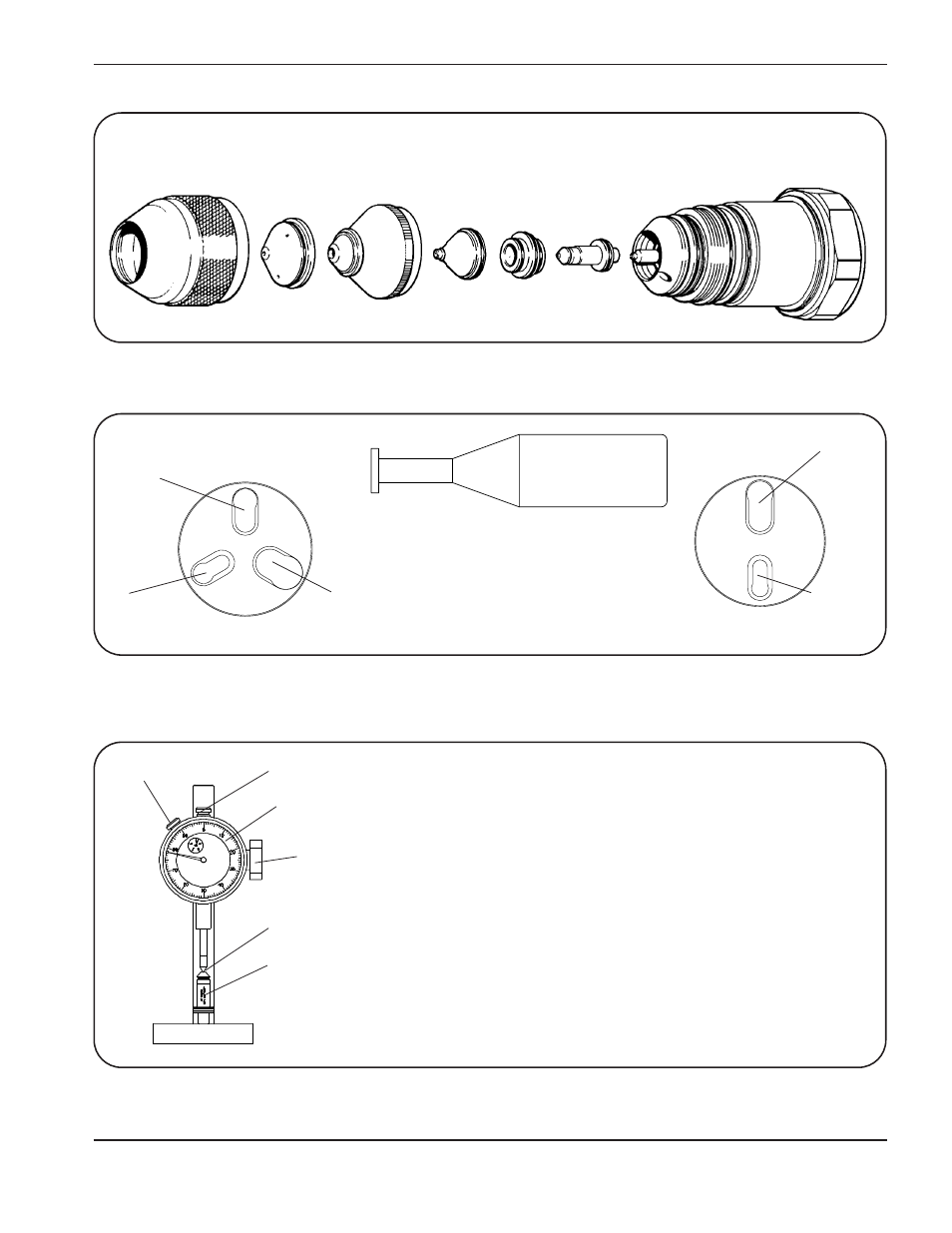

Abbildung 4-6 15 A- und 30 A-Verschleißteile für Brenner PAC184
Abbildung 4-7 Werkzeug für den Ausbau der Verschleißteile
Werkzeug für PAC184 (004670)
Alle
Elektroden und
100 A-Düse
Düsen für den 15 A-, 30 A-und
50 A-Einsatz bei unlegiertem
Stahl und 30 A-Einsatz bei
rostfreiem Stahl
Werkzeug für PAC186 (004555)
Düse/Schutzschild für den
Einsatz bei 50 A für
rostfreien Stahl und 70 A
Werkzeug für Wirbelring des PAC186
(004745)
Abbildung 4-8 Tiefenlehre zur Messung der Elektroden-Einkerbungstiefe.
Feststellschraube
Spitze (004629)
Hebt und senkt die
Spitze
Elektrode
Skalenanzeige
Höhenjustierung
