30 a, Und n, Schneiden von unlegierter stahl – Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch
Seite 94: Plasmagas: o, Sekundärgas: o, Lichtbogenstrom: 30 a
BEDIENUNG
HD3070
mit automatischer Gaskonsole Betriebsanleitung
4-23

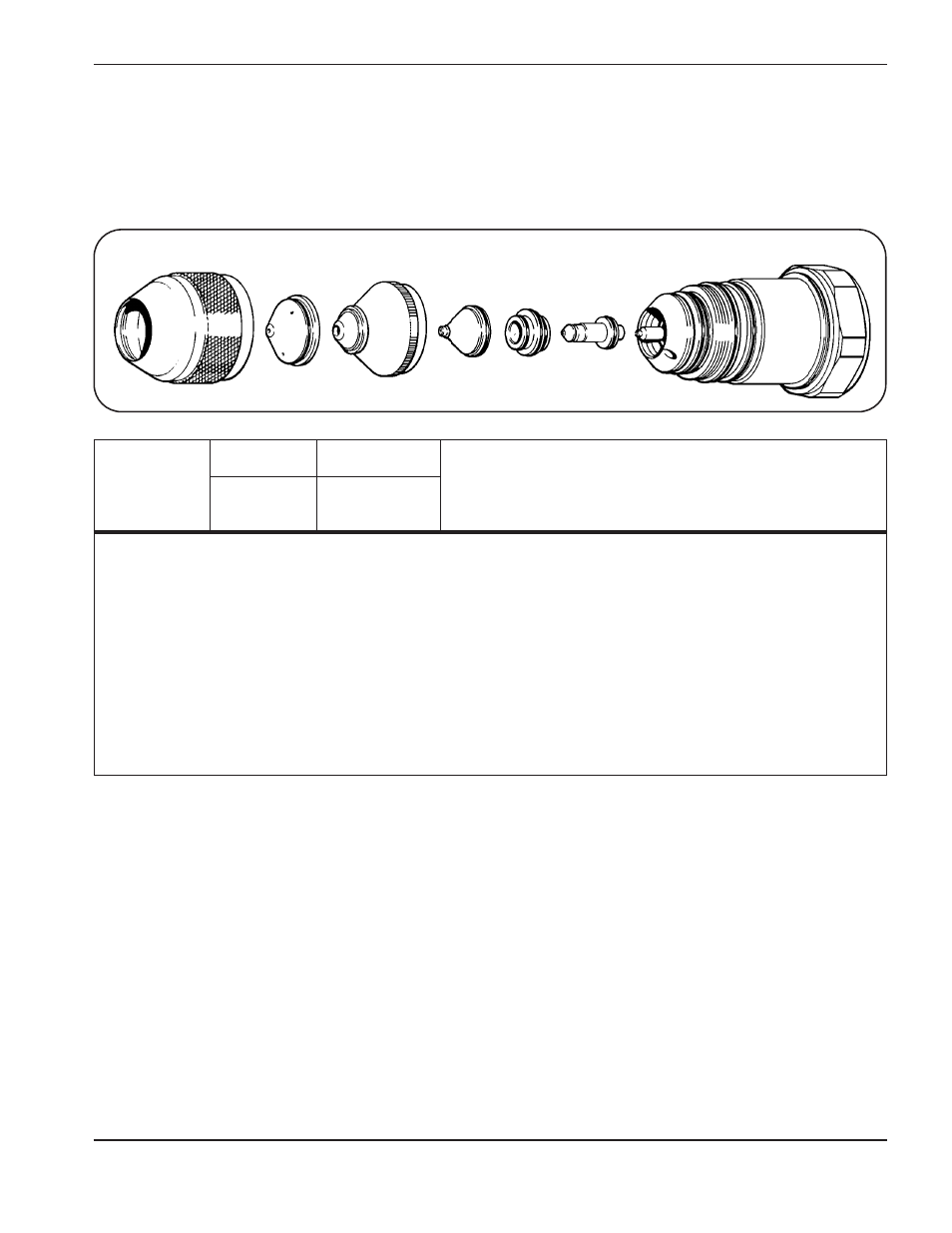

Schutzschild
120222
Düse
120218
Elektrode
120209
Brennerkappe
120219
Wirbelring
120212
Brenner PAC184
120208
Schutzkappe
120221/120543
8/31/98
Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 30 A
Test-Vorströmungs-
Testlauf #
Durchflußraten* %
Durchflußraten %
Lichtbogen
Abstand
Anfangshöhe
Vorströmung
Sekundär
Plasma
Spannung
Brenner zum
Schneid-
für das
Lochstech-
Materialdicke
O
2
&
N
2
O
2
N
2
O
2
Kupplungtyp
Werkstück**
geschwindigkeit
Lochstechen Verzögerung
(GA) (Zoll)
(mm)
(1)#
(2)#
(3)# (4)#
(5)# (6)#
(V)
(mm)
(m/min.)
(mm)
(Skala) (sek.)
24
0,024
0,6
5
75
15
5
46
—
117
0,8
5,08
1,5
0
0,05
22
0.030
0.8
15
5
—
121
0,8
4,32
1,5
0
0,05
20
0,036
0,9
15
5
—
125
1,0
3,56
2,0
0
0,05
18
0,048
1,3
15
5
—
128
1,0
2,80
2,0
0
0,05
16
0,060
1,5
15
5
—
128
1,0
2,03
2,0
0
0,05
14
0,075
1,9
15
5
—
128
1,0
1,52
2,0
0,5
0,16
12
0,105
2,7
15
5
—
135
1,5
1,27
2,5
1
0,27
10
0,135
3,4
15
5
—
135
1,5
0,90
2,5
1,5
0,37
3⁄16
4,8
15
5
—
135
1,5
0,81
2,5
2
0,50
1⁄4
6,4
30 10
—
136
1,0
0,64
2,5
2,5
0,60
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
#
Siehe Abb. 4-3 zur Lage der LCD-Displays.
*
Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
