Rostfreier stahl, 30 a, Luft – Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch

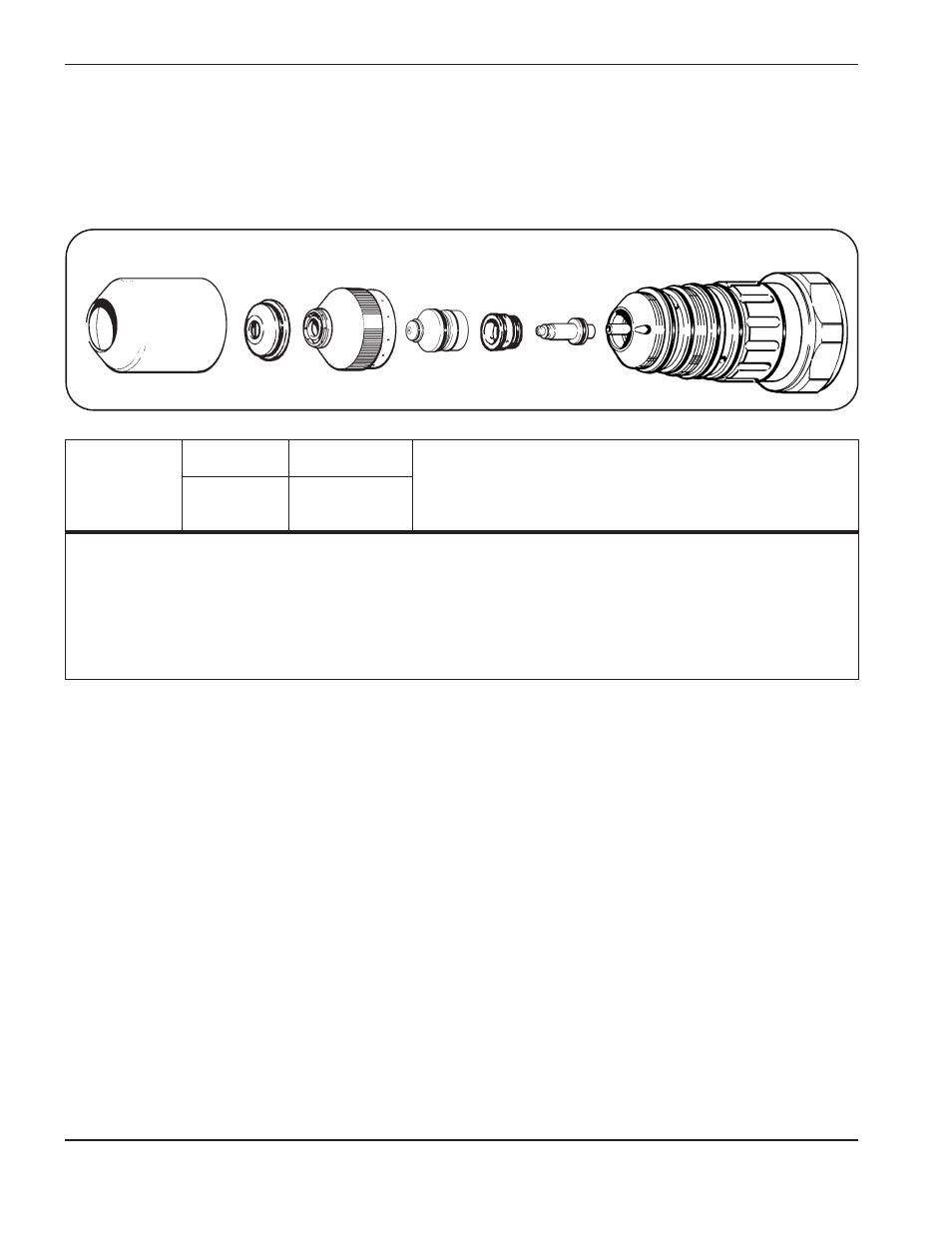

Seite 97: Schneiden von rostfreier stahl
BEDIENUNG
4-26
HD3070
mit automatischer Gaskonsole Betriebsanleitung
Schutzschild
020941
Düse
020938
Elektrode
120113
Brennerkappe
020940
Wirbelring
020937
Brenner PAC186
120349
Schutzkappe
020634/020687
Schneiden von Rostfreier Stahl##
Plasmagas: Luft
Sekundärgas: Luft
Lichtbogenstrom: 30 A
8/31/98
Test-Vorströmungs-
Testlauf
Durchflußraten* %
Durchflußraten %
Lichtbogen
Abstand
Anfangshöhe
Vorströmung
Sekundär
Plasma
Spannung
Brenner zum
Schneid-
für das
Lochstech-
Materialdicke
Luft
Luft
Luft
Kupplungtyp***
Werkstück**,*** geschwindigkeit
Lochstechen Verzögerung
(GA) (Zoll)
(mm)
(1)#
(2)#
(3)# (4)#
(5)# (6)#
(V)
(mm)
(m/min.)
(mm)
(Skala) (sek.)
27
0,016
0,4
75
0
30
0
60
—
70-75
0,5
6,35
1,0
0
0
24
0,024
0,6
70-75
0,5
5,59
1,0
0
0
22
0,030
0,8
70-75
0,5
5,08
1,0
0
0,1
20
0,036
0,9
70-75
0,5
4,57
1,0
0
0,1
18
0,048
1,3
73-78
0,5
3,81
1,5
,5
0,2
16
0,060
1,5
73-78
0,5
3,05
1,5
,5
0,2
Die Gaseinlaßdrücke für Luft müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
#
Siehe Abb. 4-3 zur Lage der LCD-Displays.
##
Rostfreie Stahlbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film
zu entfernen.
*
Geringe Erhöhung der Test-Vorströmungs-Luft-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Um bei Elektrodenabnutzung einen Brennerabstand von 0,5 mm zu bewahren, kann die Erhöhung der
Lichtbogenspannung erforderlich sein, damit ein Abtauchen des Brenners auf die Platte vermieden wird.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
