BEDIENUNG
4-34 HD3070 mit automatischer Gaskonsole Betriebsanleitung

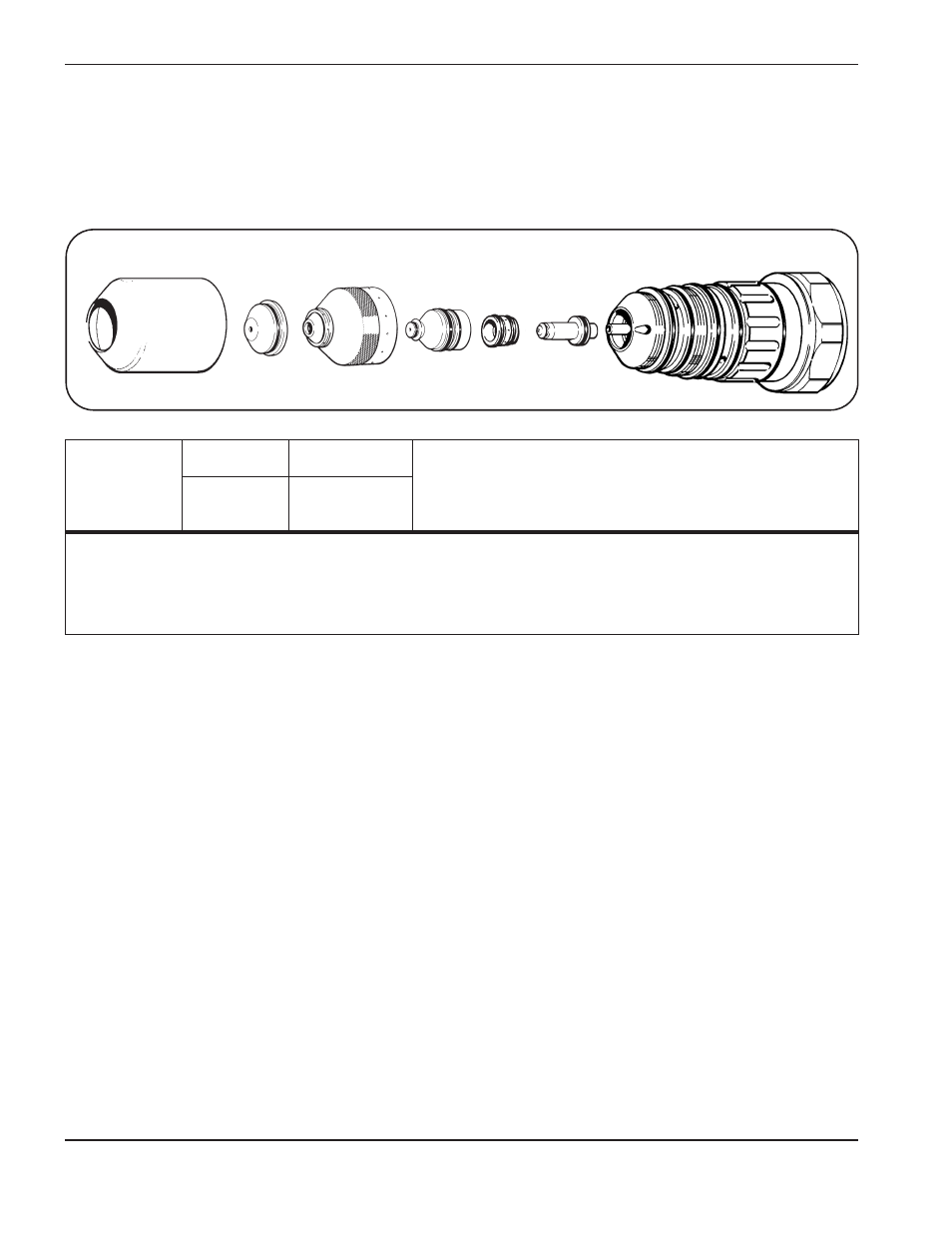

Schutzschild
120273
Düse
120272 Elektrode
120410
Brennerkappe
120266
Wirbelring
020637
Brenner PAC186
120349 Schutzkappe
020634/020687
8/31/98
Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 100 A
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke O
2
& N
2
O
2
N
2
O
2
Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
1⁄8 3,2 35 10 100 35 90 60 — 137 3,2 7,0 4,6 0,0 0,00
1⁄4 6,4 141 3,2 3,43 7,6 0,4 0,22
3⁄8 9,5 155 3,2 2,41 7,6 0,7 0,27
1⁄2 12,7 147 3,2 1,62 7,6 1,0 0,37
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
