3/29/99

WARTUNG

HD3070

mit automatischer Gaskonsole Betriebsanleitung

5-67

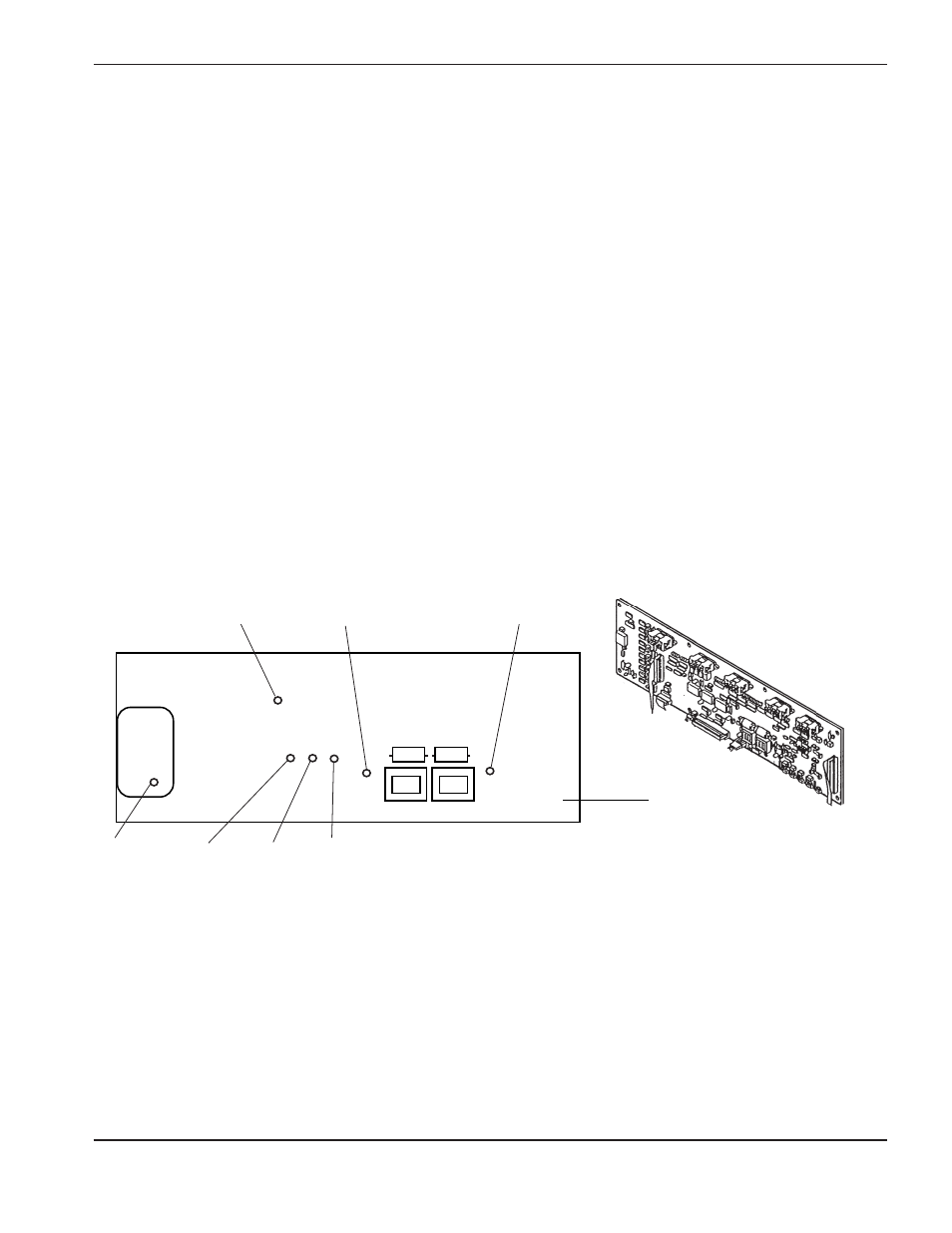

Abbildung 5-8

Gaskonsolen-Steuerkarten-LED-Anordnung

Gaskonsole

Die Steuerkarte A1 verfügt über weitere LEDs, die dem Bediener angeben, wenn bestimmte Spannungen
vorhanden sind und wenn bestimmte Betriebsfunktionen in der Anlage HD3070, wie nachfolgend beschrieben,
vorliegen. Zum Sichten der LEDs ist die Abdeckung und Frontverkleidung der Gaskonsole abzunehmen (siehe
Abb. 6-12 und Abb. 5-8 unten).

• LED1 – Blinkt, um einen Fehler anzuzeigen. Siehe Fehlercodes und Fehlermeldungen, Gaskonsolen-

Fehlercodes an früherer Stelle in diesem Abschnitt.

• LED2 – Reserve (wird nicht verwendet)

• LED3 – leuchtet, um anzuzeigen, daß Eingangs-Gaszufuhr innerhalb des korrekten Bereiches von

7,2 – 9,2 bar (105 – 135 psig) liegt.

• LED4 - leuchtet, um anzuzeigen, daß das Gassystem keine Betriebsfehler aufweist.

• LED5 - leuchtet, um anzuzeigen, daß die Steuerkarte mit +12 Volt vorsorgt wird.

• LED6 - leuchtet, um anzuzeigen, daß die Steuerkarte mit -12 Volt vorsorgt wird.

• LED7 - leuchtet, um anzuzeigen, daß dem Mikroprozessor +5 Volt zur Verfügung stehen.

LED4

LED6

LED5

LED7

LED1

LED2

LED3

Steuerkarten A1
