7/10/98
WARTUNG
5-22 HD3070 mit automatischer Gaskonsole Betriebsanleitung

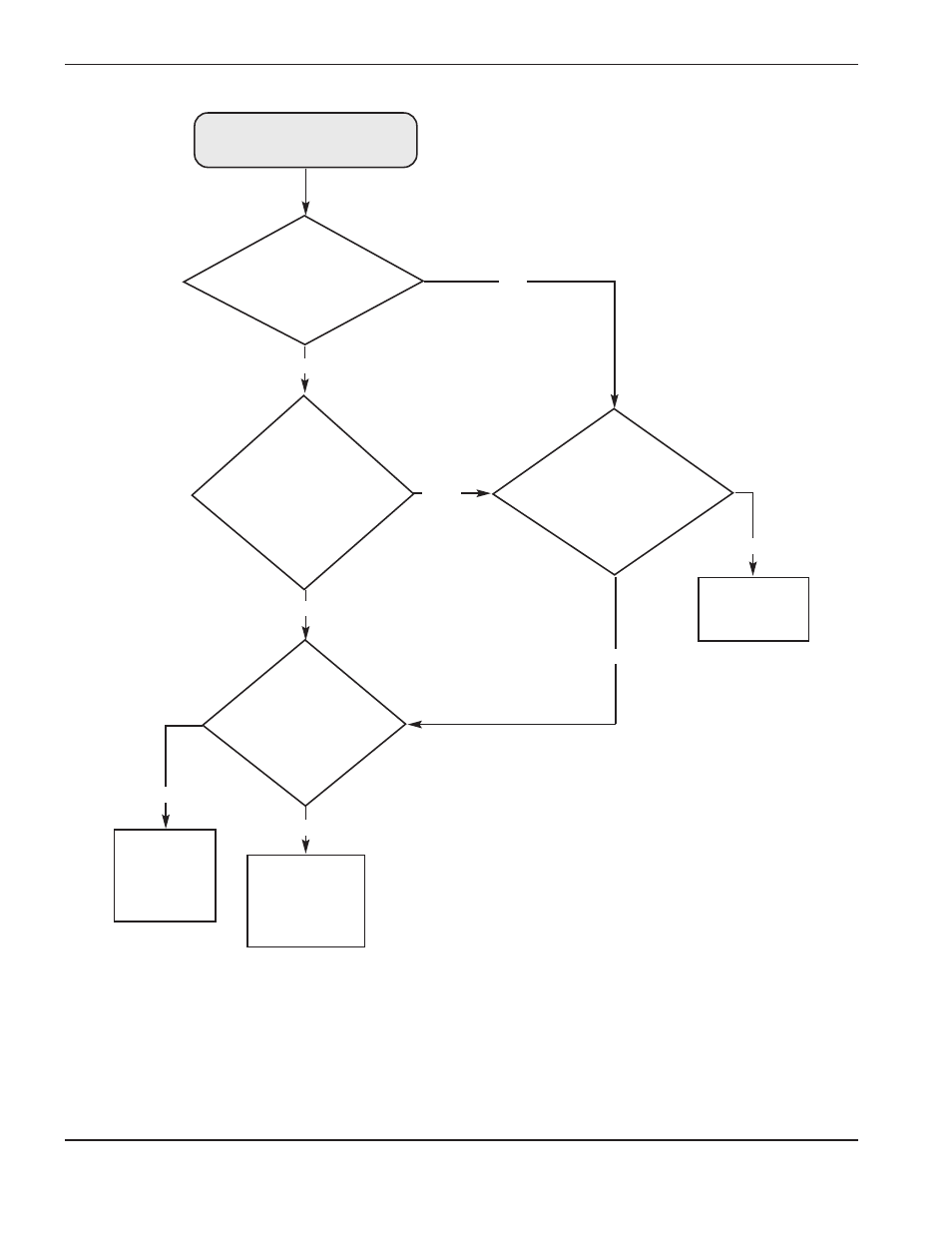

GAS SYSTEM (Gasanlagen)-
LED leuchtet nicht.
Mikroprozessor
installieren oder
ersetzen.
Abb. 6-12 (8)
Gaskonsolen-
Steuerkarte
A1 ersetzen.
Abb. 6-12 (8)
Kabel ersetzen
oder
anschließen.
Ja
Ja
Ja
Ja
Nein
Nein
Nein
Nein
Ist
die Gasanlage in
Ordnung, LED D11 an der
Gaskonsole, Steuerkarte A1
leuchtet?
Abb. 5-8
Leuchten
die LEDs +5 VDC
LED D3, +12 VDC
LED D22 und -12 VDC
LED D23 auf
Steuerkarte A1?
Abb. 5-8
Ist
der Gaskonsolen-
Mikroprozessor
(042170) defekt oder nicht
installiert?
Abb. 6-12
Ist
das Steuerkabel
zwischen Stromquelle
und Gaskonsole defekt oder
nicht angeschlossen?
Abb. 3-17
oder 3-18
