BEDIENUNG
4-28 HD3070 mit automatischer Gaskonsole Betriebsanleitung

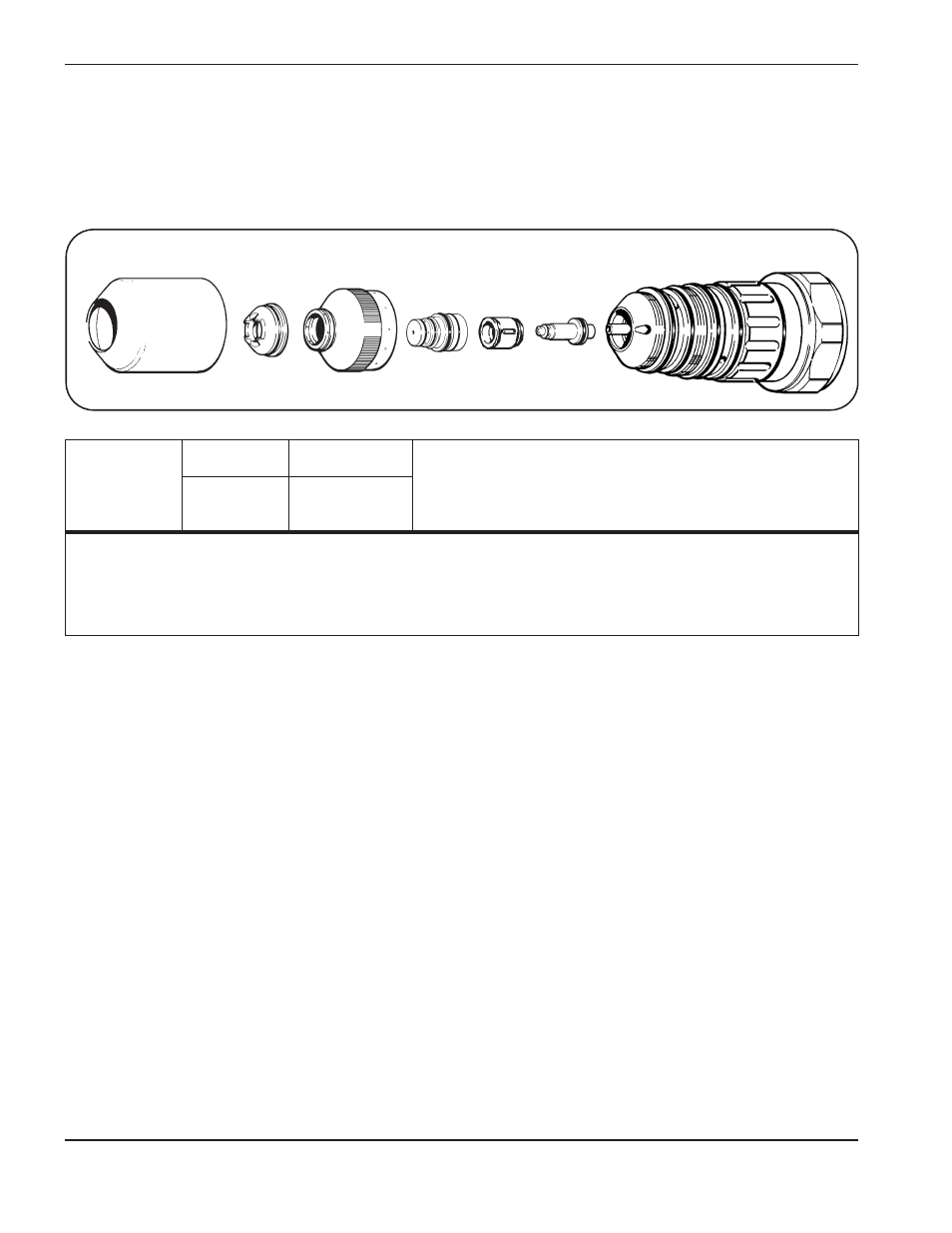

Schutzschild
020949
Düse
020948 Elektrode
120113
Brennerkappe
020795
Wirbelring
020947
Brenner PAC186
120349 Schutzkappe
020634/020687
8/31/98
Schneiden von Rostfreier Stahl##
Plasmagas: Luft
Sekundärgas: Luft
Lichtbogenstrom: 50 A
Test-Vorströmungs- Testlauf
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe***
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke Luft Luft Luft Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
14 0,075 1,9 60 0 80 0 40 — 100 1,0 3,05 3,0 1 0,3
12 0,105 2,7 60 100 1,0 2,03 3,0 1,5 0,4
10 0,135 3,4 60 110 1,5 1,40 3,0 1,5 0,4
3⁄16 4,8 50 115 2,0 1,02 4,0 2,0 0,5
Die Gaseinlaßdrücke für Luft müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
## Rostfreie Stahlbleche werden mitunter mit einem Plastikschutzfilm geliefert. Vor dem Schneiden ist dieser Film
zu entfernen.
* Geringe Erhöhung der Test-Vorströmungs-Luft-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
*** Gemessen von der Spitze des Schutzschildadapters 020949.
CCW-Verschleißteile (entgegen dem Uhrzeigersinn) sind für spiegelbildliches Schneiden erhältlich.
Siehe Abschnitt 6, Teileliste.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
