BEDIENUNG
4-22 HD3070 mit automatischer Gaskonsole Betriebsanleitung

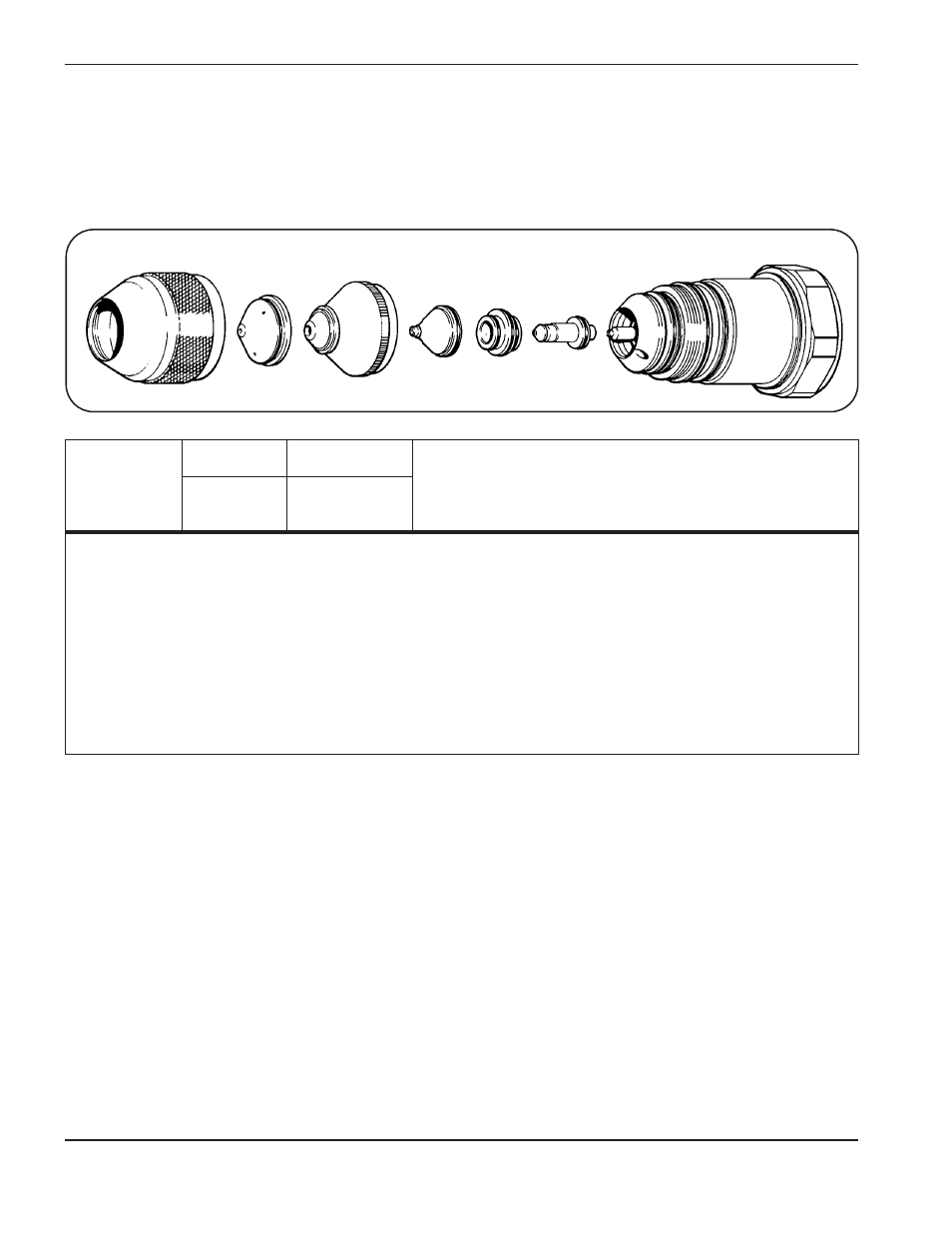

Schutzschild
120222
Düse
120277 Elektrode
120209
Brennerkappe
120219
Wirbelring
120212
Brenner PAC184
120208 Schutzkappe
120221/120543
Schneiden von Unlegierter Stahl
Plasmagas: O
2
Sekundärgas: O
2
und N
2
Lichtbogenstrom: 15 A
Test-Vorströmungs- Testlauf #
Durchflußraten* % Durchflußraten % Lichtbogen Abstand Anfangshöhe
Vorströmung Sekundär Plasma Spannung Brenner zum Schneid- für das Lochstech-
Materialdicke O
2
& N
2
O
2
N
2
O
2
Kupplungtyp Werkstück** geschwindigkeit Lochstechen Verzögerung
(GA) (Zoll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (Skala) (sek.)
26 0,018 0,5 5 75 30 10 40 — 134 0,5 3,68 1,0 0 0,05
24 0.024 0,6 135 0,5 3,28 1,0 0 0,05
22 0,030 0,8 136 0,5 2,92 1,0 0 0,05
20 0,036 0,9 136 0,5 2,54 1,0 0 0,05
18 0,048 1,3 137 0,5 2,16 1,0 0,5 0,16
16 0,060 1,5 142 0,8 1,65 1,0 1 0,27
14 0,075 1,9 144 1,0 1,14 1,5 1,5 0,37
12 0,105 2,7 148 1,0 0,90 1,5 2 0,50
10 0,135 3,4 151 1,0 0,64 1,5 2,5 0,60
8/31/98
Die Gaseinlaßdrücke für O
2
und N
2
müssen für alle Blechdicken zwischen 7,2 und 9,2 bar liegen.
# Siehe Abb. 4-3 zur Lage der LCD-Displays.
* Geringe Erhöhung der Test-Vorströmungs-O
2
- und N
2
-Durchflußraten kann die Lochstechfähigkeit bei den oben
aufgelisteten dickeren Blechen erhöhen. Eine zu starke Erhöhung der Vorströmungs-Durchflußraten kann die
Plasmastart-Zuverlässigkeit jedoch beeinträchtigen (Fehlzündungen).
** Die Brennerabstandstoleranzen betragen ± 0,125 mm. Beim Einsatz einer Brennerhöhensteuerung betragen
die Toleranzen ±1 V.
Sollten beim Schneidprozeß Schwierigkeiten auftreten und Durchflußraten suspekt erscheinen, siehe Abschnitt 5,
Wartung, Gegendruck-Prüfungen an der Gasanlage.
