Gasanlage (GS-ERR) – Fortsetzung
Fehlermeldung
Fehler-code
Beschreibung
MV4 ERR*
8
Dieses Fehlersignal wird abgegeben, wenn sich das
(MV4-Fehler)
Motorventil MV4 nach Betätigung nicht bewegt. Wenn dieser
Fehler auftritt, ist Wartung erforderlich.
MV5 ERR*
9
Dieses Fehlersignal wird abgegeben, wenn sich das
(MV5-Fehler)
Motorventil MV5 nach Betätigung nicht bewegt. Wenn dieser
Fehler auftritt, ist Wartung erforderlich.
MV6 ERR*
10
Dieses Fehlersignal wird abgegeben, wenn sich das
(MV6-Fehler)
Motorventil MV6 nach Betätigung nicht bewegt. Wenn dieser
Fehler auftritt, ist Wartung erforderlich.
* Um die Motorventil-Fehleranzeige zu löschen (Codes 5 – 9), Plasmaanlage ausschalten und erneut starten.
Rückseite der automatischen Gaskonsole (Abb. 4-4)
Folgende Steuerungen befinden sich an der Rückseite:
• CNC-Interface REMOTE/LOCAL-(Fern- und Nahbetrieb)-Kipphebelschalter
Hiermit kann der Nah- und Fernbetrieb der Gaskonsole HD3070 ausgewählt werden. In REMOTE
(Fernbetrieb) befindet sich die Gaskonsole unter der vollständigen Kontrolle durch die CNC-
Maschinensteuerung. Im LOCAL (Nahbetrieb) werden die Gas-Durchflußraten manuell an der Vorderseite
eingestellt.

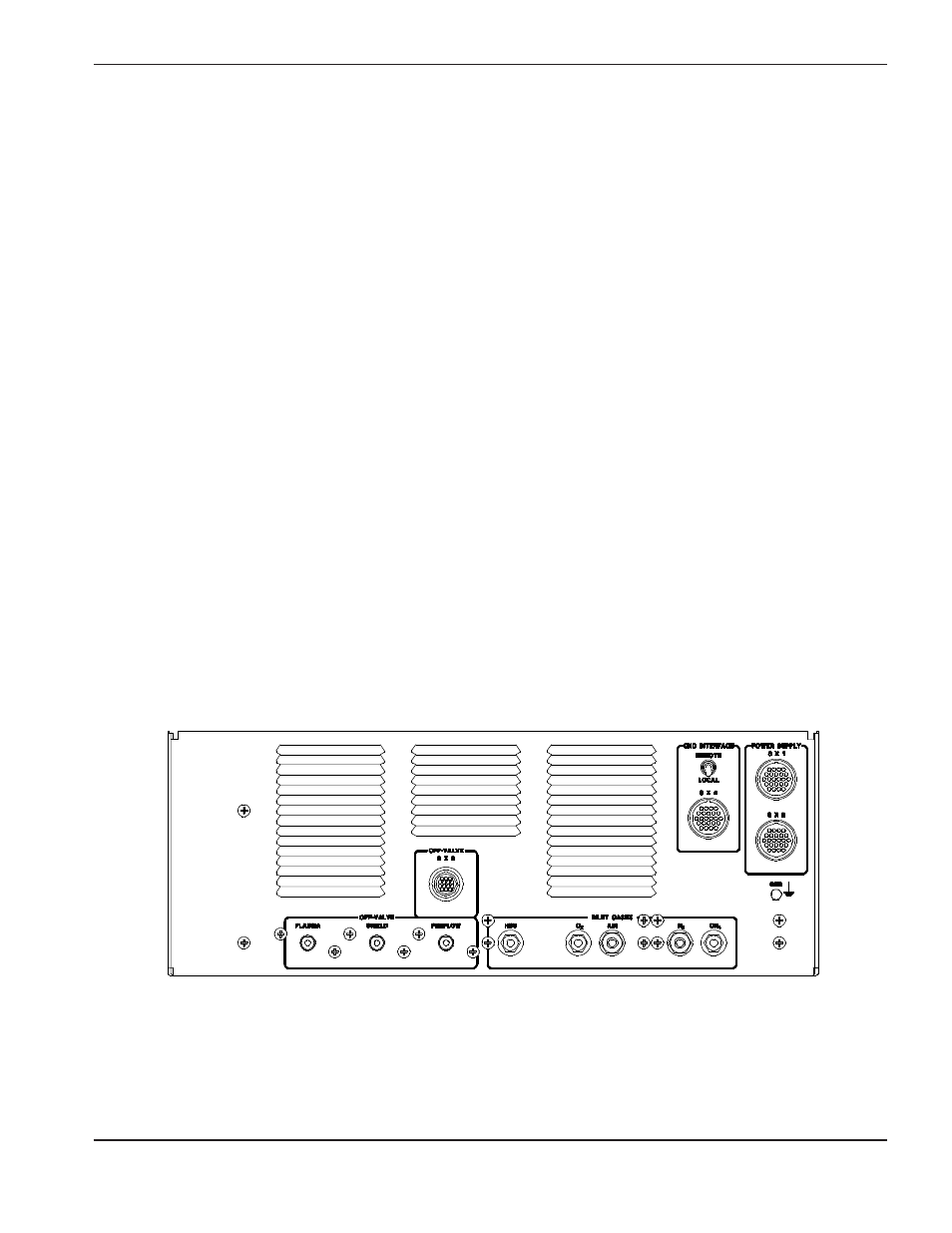

Abbildung 4-4
Steuerungen an der Rückseite der automatischen Gaskonsole
