6/7/99

WARTUNG

HD3070

mit automatischer Gaskonsole Betriebsanleitung

5-17

Problem

Mögliche Ursachen / Lösungen

5. GASDRUCK-(GAS PRESSURE)-

LED ist erloschen:

5.1. Plasma- bzw. Sekundärgas-Eingangsdruck ist zu niedrig.

Diese LED leuchtet, wenn die Plasma- und Sekundärgas-
Eingangsdrücke über 7,6 bar liegen.

• Überprüfen, ob Plasma- und Sekundärgas-Eingangsdrücke

8,2 bar haben.

6. KÜHLMITTEL-TEMPERATUR-

(COOLANT TEMP)-LED ist erloschen:

6.1. Kühlmittel ist zu heiß.

Diese LED leuchtet nur, wenn der Temperaturschalter TS2
eine Kühlmittel-temperatur von weniger als 71 °C im Tank
abtastet.

• Überprüfen, ob das Wasser-Kühlmittel mehr als 71 °C hat.

Wenn die Temperatur bei über 71 °C liegt, ist die LED
erloschen – warten, bis die Anlage abgekühlt ist.

• PL24 (an der Rückseite der Stromversorgung beim

Kühlmitteltank) von REC24 trennen und prüfen, ob TS2
offen ist. TS2 ist normalerweise geschlossen und öffnet,
wenn eine Temperatur von über 71 °C erreicht wird.

• Unter Verwendung des Verdrahtungsdiagramms (am Ende

des Handbuchs) die Sockelstifte, Verdrahtungen und
Anschlüsse von PL24 nach REC3 auf 1XPCB2 überprüfen.

• Überprüfen, ob die Kühlungslüfter einwandfrei arbeiten.

Sicherstellen, daß Wärmeaustauscher-Luftstrom nicht
behindert wird.

Jegliche schadhaften Komponenten reparieren bzw. ersetzen.

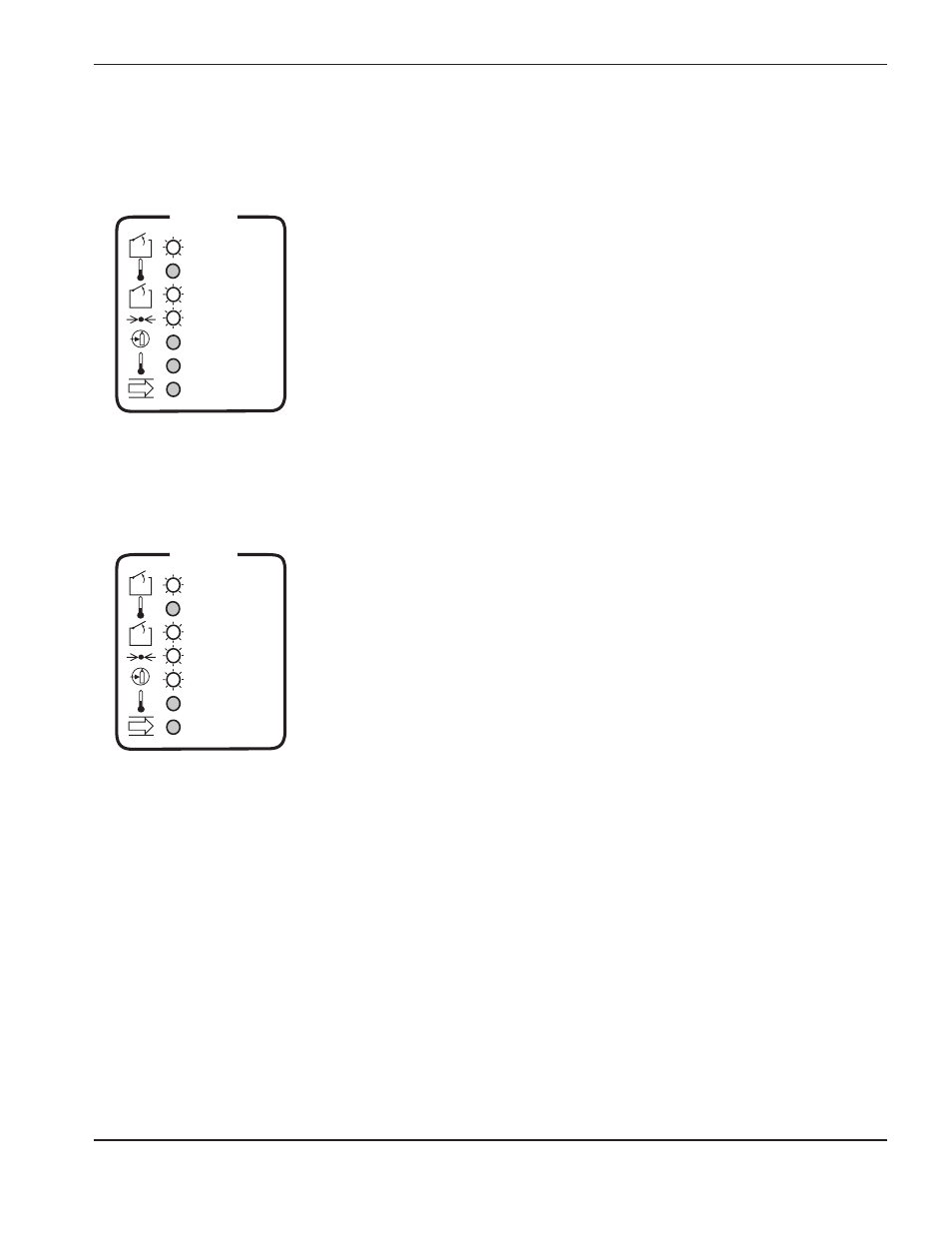

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.05
