ANHANG E
e-4 HD3070 mit automatischer Gaskonsole Betriebsanleitung
Teileliste
Pos. Teile-Nr. Beschreibung Bezeichnung Menge
078050 Remote Current Control, HD3070 1
1 001514 Panel, RCC Front 1
2 005182 Switch, thumbwheel, 3-position BCD 1
3 001515 Panel, RCC Rear 1
4 008186 Socket, 24-20 AWG Type III + CRP 9
4 008208 Recptacle shell, CPC 23-37 reverse sex 1
001068 Enclosure, RCC (not shown) 1

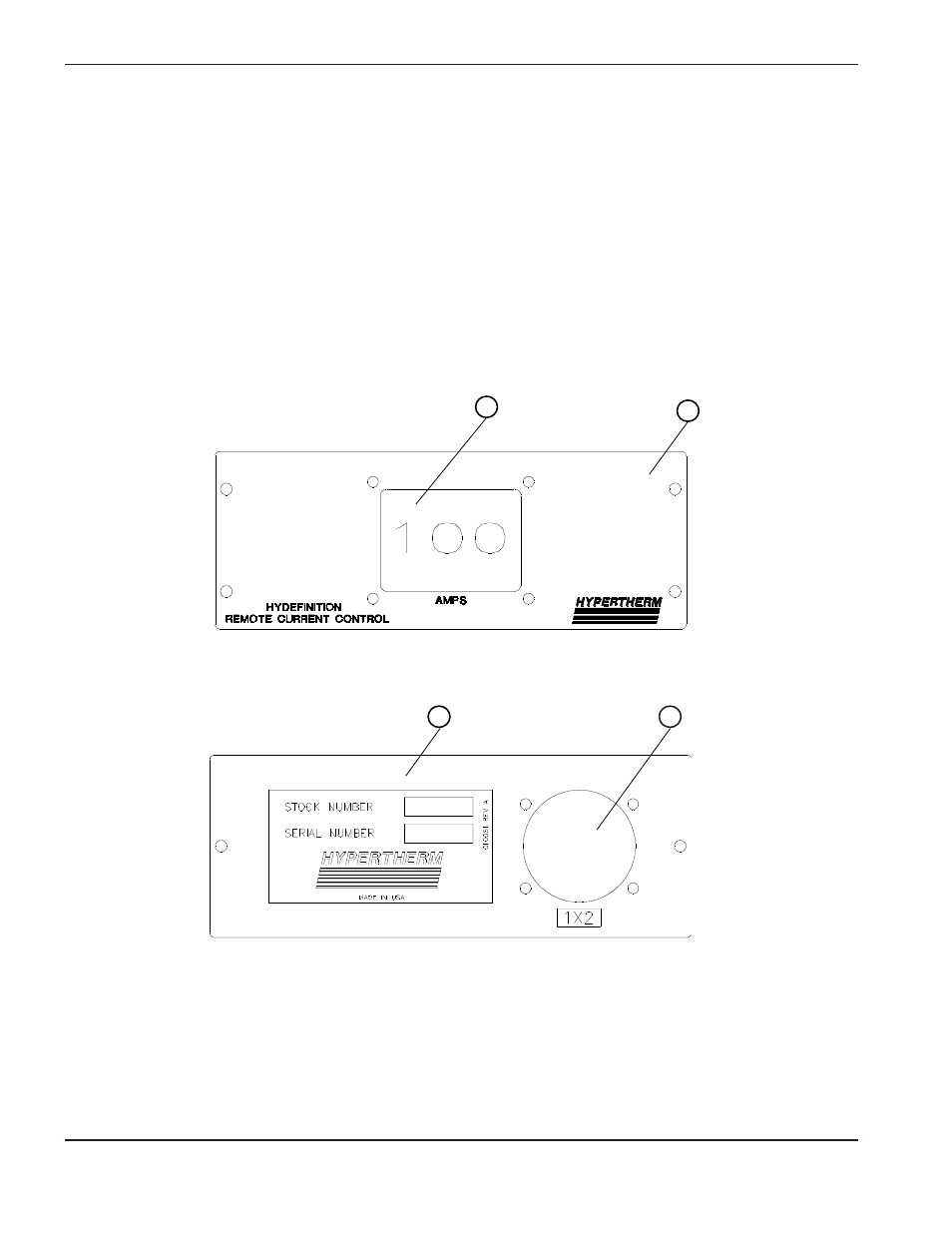

Abbildung e-3 Anordnung der Komponenten der Strom-Fernsteuerung
1
2
3 4
