12/3/98
WARTUNG
5-72 HD3070 mit automatischer Gaskonsole Betriebsanleitung

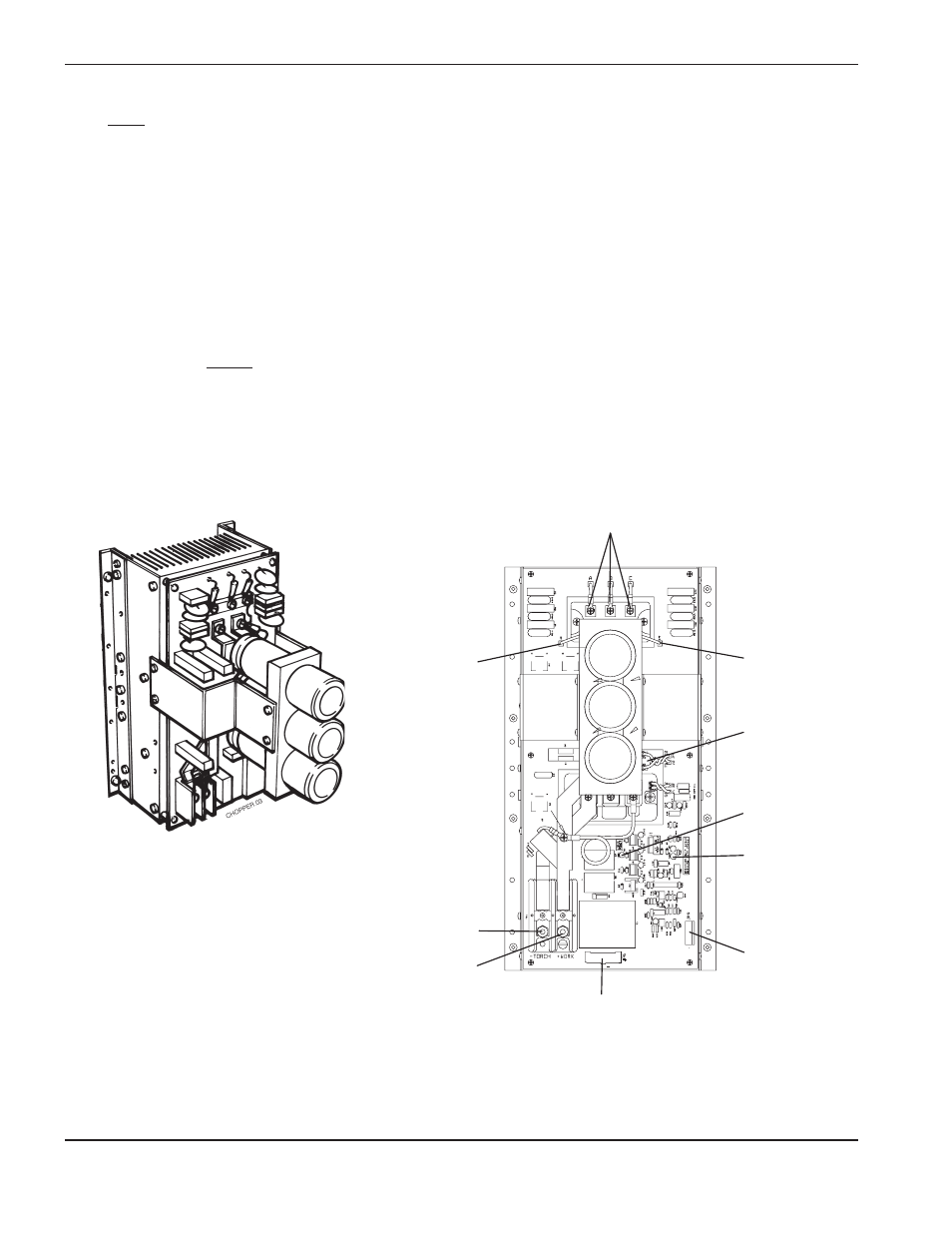

Abbildung 5-9 CH130 Chopper-Modul – Vorderansicht
LED1
JP9
LED3
Thermo-
Schalter
TS1
Drahtbrücke (–)
Drahtbrücke (+)
JP6
(+) Werkstück
(-) Brenner
C H O P P E R . 0 1
Eingang
Ist keine Eingangsspannung von +280 VDC vorhanden, Eingang zur drahtbrücke auf Kurzschlüsse
untersuchen. Ebenso Anschluß CON1 prüfen, sowie die Anschlüsse und die zugehörige Verdrahtung zum
Schaltschütz. Jegliche defekte Komponenten reparieren bzw. ersetzen.
5. Ist die Spannung von Stufe 4 +280 VDC und die zugehörige Sicherung nicht durchgebrannt, Chopper-Ausgang
an TB1 überprüfen, indem das Positivkabel des Voltmessers an den (+)-WORK (Werkstück)-Anschluß (Nr. 48A
Ausgangskabel) und das Negativkabel an den (-)-TORCH (Brenner)-Anschluß (Nr. 39A Ausgangskabel)
angelegt wird. Siehe Abb. 5-9.
6. Anlage einschalten und START-Befehl drücken. Nachdem der START-Befehl gegeben wurde, Spannung prüfen.
Beträgt der Ausgangswert vom Chopper an drahtbrücke (+) und drahtbrücke (-) +280 VDC, ist der Chopper in
Ordnung.
7. Hat der Chopper keinen Ausgang von +280 VDC, ist zu überprüfen, ob die LED1 Logik-Strom-Lampe
angeschaltet ist. Ist LED1 nicht angeschaltet, ist zu überprüfen, ob 120 V zu JP6 geleitet werden. Sind an JP6
keine 120 V, ist die Verdrahtung zur Stromverteilerkarte zurückzuverfolgen. Jegliche defekte Komponenten
reparieren bzw. ersetzen.
