Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console Benutzerhandbuch
Seite 56
12/3/98
INSTALLATION
3-26
HD3070
mit automatischer Gaskonsole Betriebsanleitung
Teile-Nr.
Länge
023946
3,5 ft (1,1 m)
023947
5,5 ft (1,7 m)
023948
6 ft (1,8 m)
023949
25 ft (7,6 m)
023721
28,3 ft (8,6 m)
023950
38 ft (11,6 m)
123111
50 ft (15,2 m)
123100
75 ft (23 m)
123328
100 ft (30,5 m)
123186
150 ft (45,7 m)
9

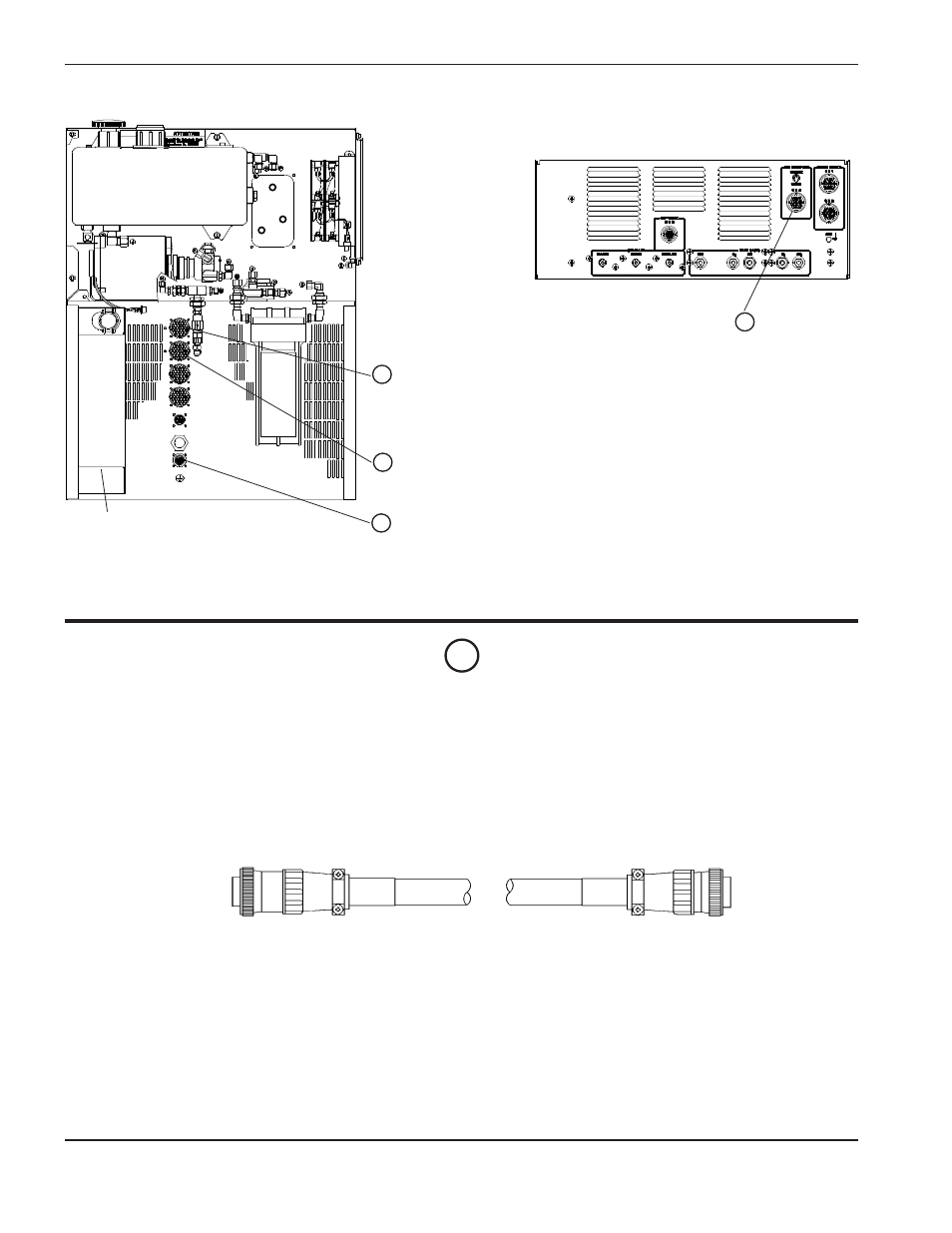

Abbildung 3-20
Steuerungskabel Stromquelle/Maschinen-Interface oder Steuerungskabel Timer/Zähler
1X6
5X1
3X4
Maschinen-Interface
Steuerungskabel
Automatische
Gaskonsole
Abbildung 3-19
Anschlüsse von der Stromquelle und der automatischen Gaskonsole zum
Maschinen-Interface
Der elektromagnetische
Interferenzfilter wird nur
bei den 220/380/415 V-CE-
Einheiten verwendet.
Stromquelle
1X1
Maschinen-Interface
Steuerungskabel
1X2
Interface/Fernsteuerung für
Strom-Steuerungskabel
1X6
Maschinen-
Interface/Timer-Zhler
10
12
11
9
BELEGUNGSLISTE
SIGNAL
STECKER 1x6
FARBE
MASCHINEN INTERFACE
Starts und Lichtbogenzeit
2
weiß
2
Starts und Lichtbogenzeit
3
schwarz
3
Abschirmung
4
Abschirmung
4
Fehlerzähler
5
rot
5
Fehlerzähler
6
schwarz
6
Abschirmung
7
Abschirmung
7
