Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console - Handbuch (Seite 208)

3/29/99
ERSATZTEILLISTE
HD3070 mit automatischer Gaskonsole Betriebsanleitung 6-25

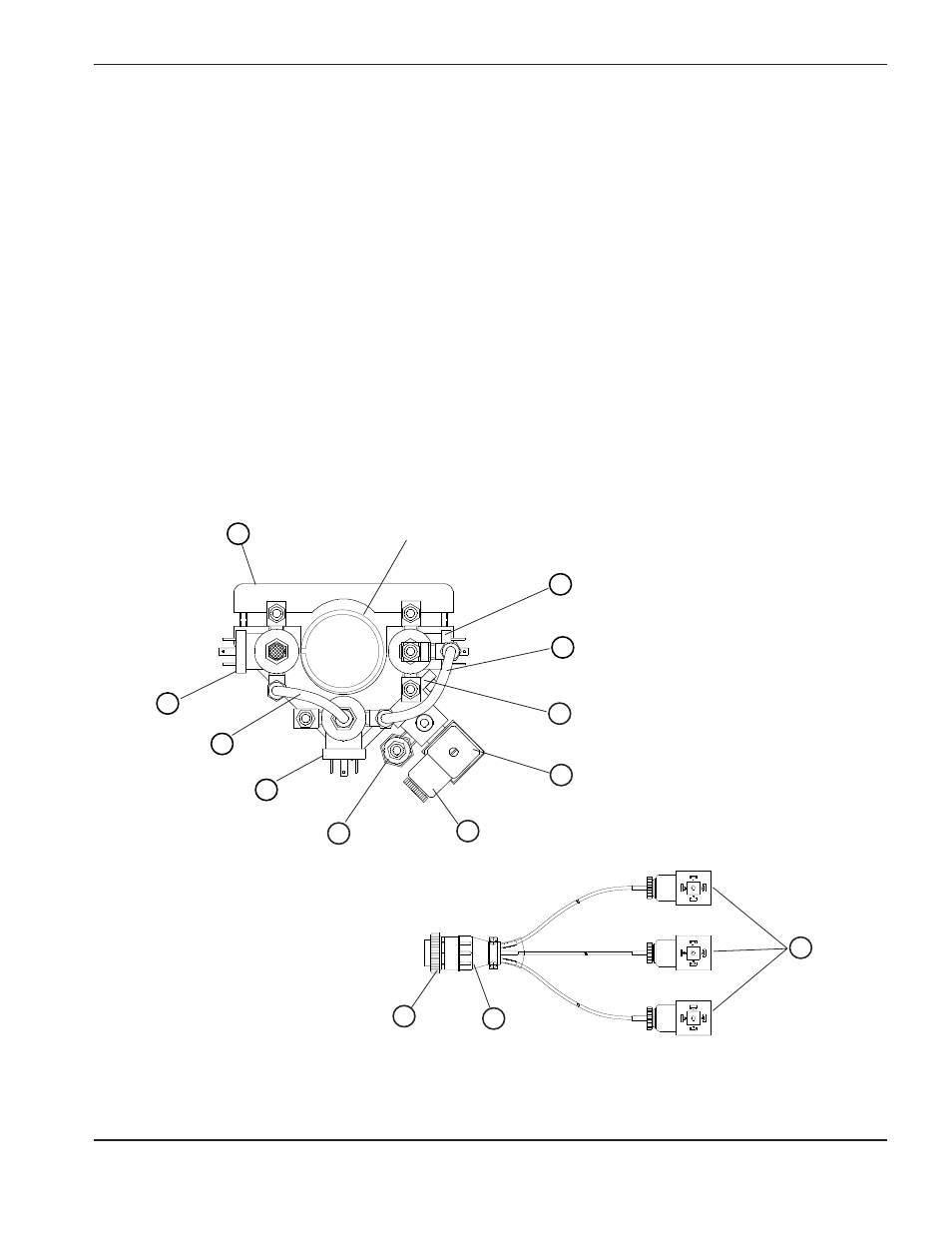

Abbildung 6-18 Abschalt-Ventil-Baugruppe
Abschalt-Ventil-Baugruppen
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
129239 Assembly, off-valve
129281 Assembly, off-valve (with blow back valve assy)
1 006107 Valve, solenoid 1/8 FPT 120V SV14, 15, 16 3
2 120524 Bracket, torch valve mounting 1
3 046078 Tubing, 1/4" OD X .040 blk nyl 1.7 ft.
123256 Assembly, cable 1
4 008192 Receptacle, shell, off-valve 1
5 008202 Plug, shell CPC 17-14 rvs sex 1
008176 Pin, 24-20 Awg type lll + CRP 9
6 108025 Connector, din, 3p ra 3
129282 Assembly, blow back valve (used with 129281 only) 1
7 006100 Valve, solenoid 1/8 FPT 120V SV17 1
8 108025 Connector, din, 3p ra 1
9 006077 Valve, check 1
10 120544 Bracket, blow back valve mounting 1
Siehe Abb. 6-17, Pos. 3
1
1
1
2
3
3
4 5
6
7
10
9 8
