Hypertherm HD3070 Plasma Arc Cutting System w/ Automatic Gas Console - Handbuch (Seite 51)

7/10/98
INSTALLATION
HD3070 mit automatischer Gaskonsole Betriebsanleitung 3-21
Teile-Nr. Länge
024422 4 ft (1,2 m)
024266 15 ft (4,6 m)
024267 25 ft (7,6 m)
024268 50 ft (15,2 m)
024269 75 ft (23 m)
024270 100 ft (30,5 m)
024386 115 ft (35 m)
024397 125 ft (38 m)
024460 150 ft (46 m)

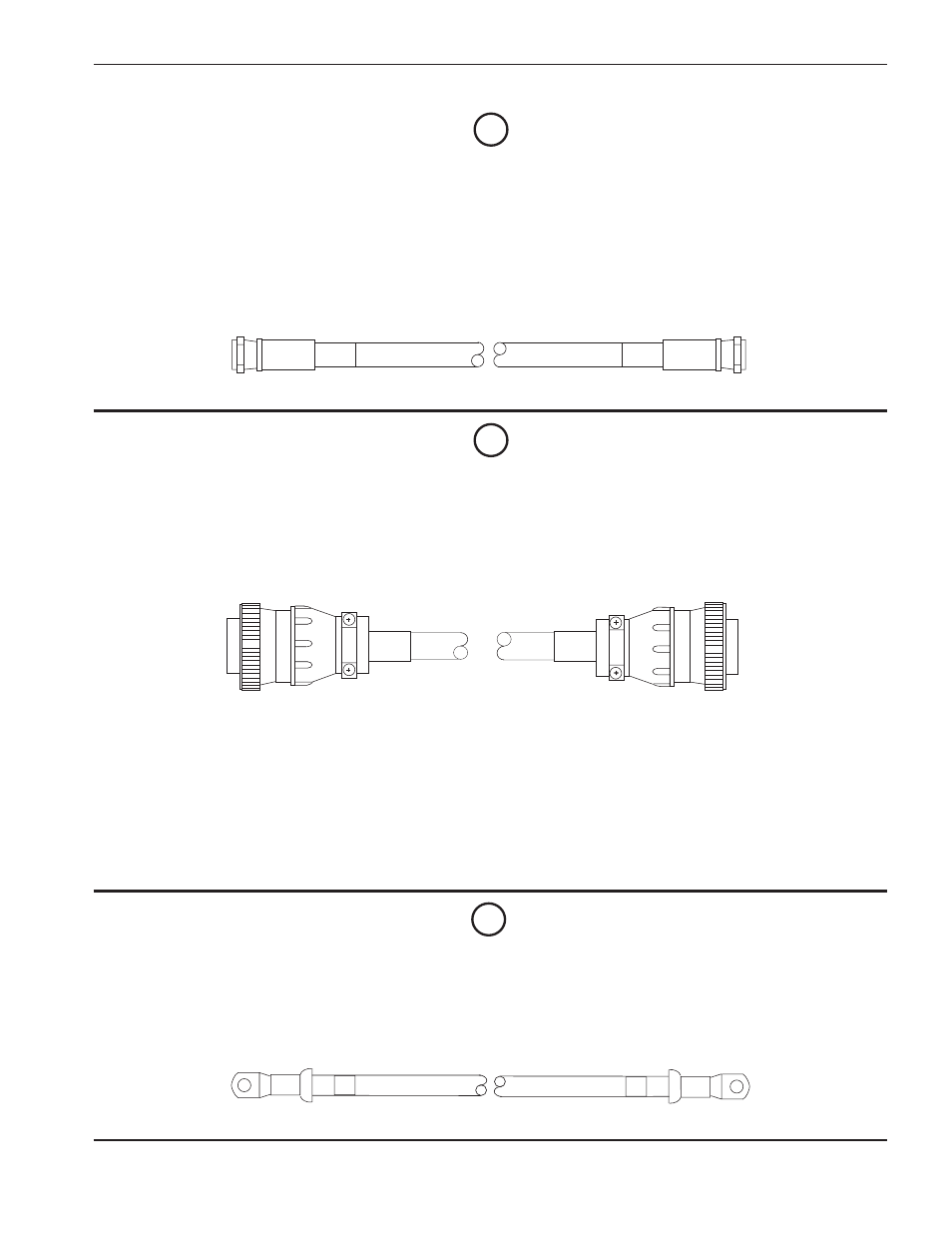

Abbildung 3-13 Kühlmittel-Rücklaufschlauch
rot rot
Hochfrequenz-Konsole Stromquelle
2X1 1X5
Hochfrequenz-Konsole Stromquelle
BELEGUNGSLISTE
SIGNAL STECKER 1x5 FARBE STECKER 2x1
Türverriegelung 1 schwarz 1
2 rot 2
Abschirmung 5 Schutz getrennt
Hochspannungs-Transformator 6 rot 6
7 schwarz 7
Abschirmung 3 Abschirmung getrennt
Abbildung 3-14 Steuerungskabel Stromquelle/Hochfrequenz- Konsole
Teile-Nr. Länge
023535 15 ft (4,6 m)
023536 25 ft (7,6 m)
023828 39,4 ft (12 m)
023537 50 ft (15,2 m)
023538 75 ft (23 m)
023539 100 ft (30,5 m)
Abbildung 3-15 Werckstückkabel (+)
+ +
Teile-Nr. Länge
023926 4 ft (1,2 m)
023470 15 ft (4,6 m)
023562 25 ft (7,6 m)
023563 50 ft (15,2 m)
023564 75 ft (23 m)
023565 100 ft (30,5 m)
023732 115 ft (35 m)
023748 125 ft (38 m)
Schneidtisch Stromquelle
4
5
6
