8/26/98
INSTALLATION
3-10 HD3070 mit automatischer Gaskonsole Betriebsanleitung
Anschluß des Netzkabels
Nachdem die Stromquelle und der Hauptschalter plaziert wurden, wird das Netzkabel zunächst an der Stromquelle
und dann am Hauptschalter angeschlossen.
Stromquelle
Zum Anschluß des Netzkabels an eine 220/380/415 V-Stromquelle (078074) siehe Anhang F.
Bei anderen Spannungen der Stromquelle ist das nachfolgend beschriebene Verfahren zu
verwenden.
1. Das Netzkabel durch die Zugentlastung im unteren rechten Teil der Rückseite führen. Die Netzkabelleitungen an
TB1 auf der rechten Seite der hinteren Mittelplatte anschließen. (Siehe Abb. 3-4)
2. Die Netzleitungen an den Polen L1 (U), L2 (V) und L3 (W) von TB1 anschließen. Sicherstellen, daß alle
elektrischen Anschlüsse fest sind, um Überhitzung zu vermeiden.
3. Schutzleiterkabel an die Bodenschraube anschließen.
Netztrennschalter
Der Anschluß des Netzkabels an den Netztrennschalter muß gemäß den nationalen und örtlichen Elektrizitäts-
Richtlinien erfolgen. Diese Arbeiten dürfen nur von qualifiziertem, lizensiertem Personal ausgeführt werden.

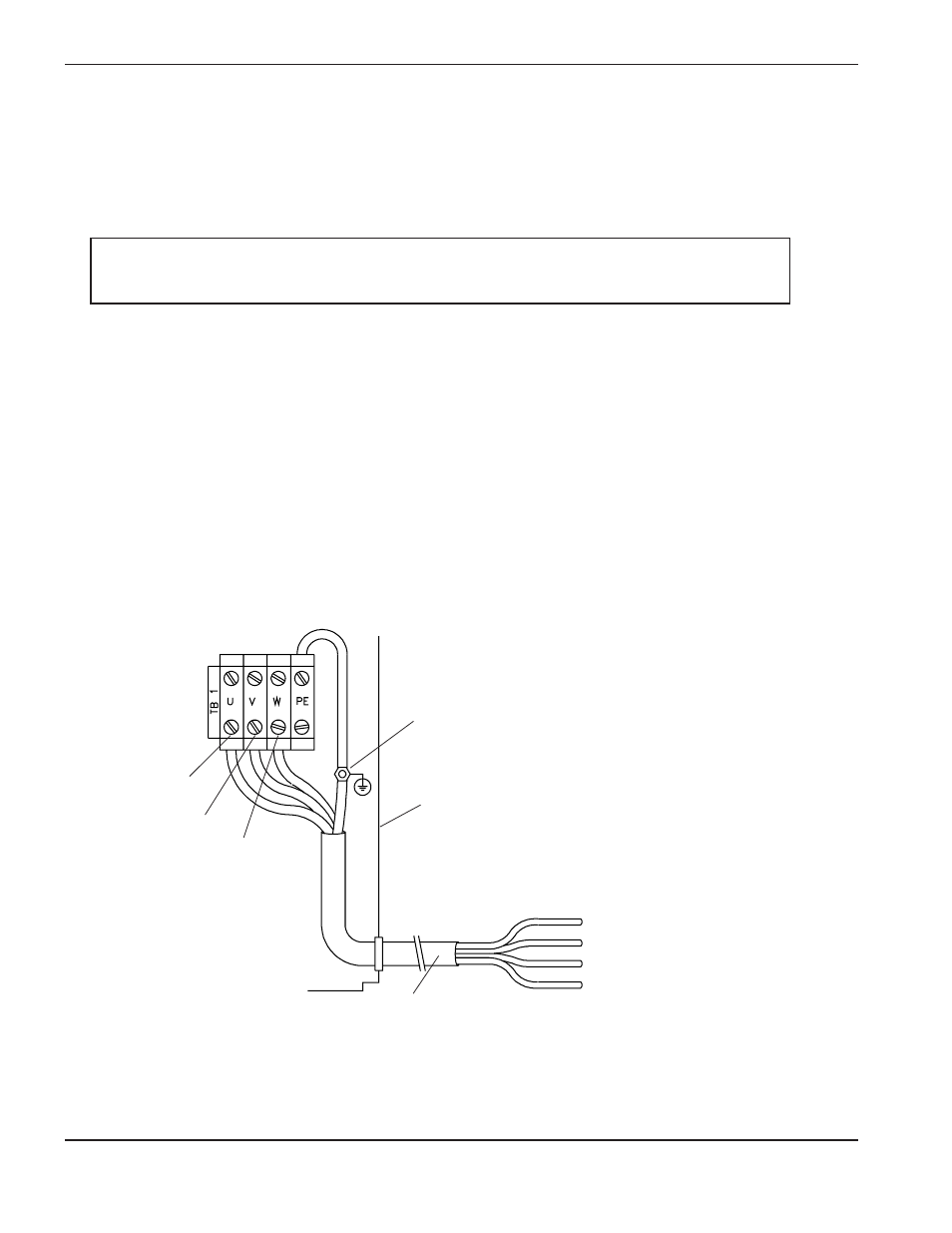

Abbildung 3-4 Anschluß des Netzkabels an der Stromquelle
Netzkabel
Bodenschraube
(PE)
Stromquelle
TB1
L1
(U)
L2
(V)
L3
(W)
Erdung
L1 (U)
L2 (V)
L3 (W)
An Netzspannungs-
Hauptschalter anschließen.
