3/29/99
INSTALLATION
3-28 HD3070 mit automatischer Gaskonsole Betriebsanleitung
Teile-Nr. Länge
023708 25 ft (7,6 m)
023830 28,2 ft (8,6 m)
023943 38 ft (11,6)
023709 50 ft 15 m)
023710 75 ft (23 m)
023711 100 ft (30,5 m)
023944 125 ft (38 m)
023945 150 ft (45,6 m)
11

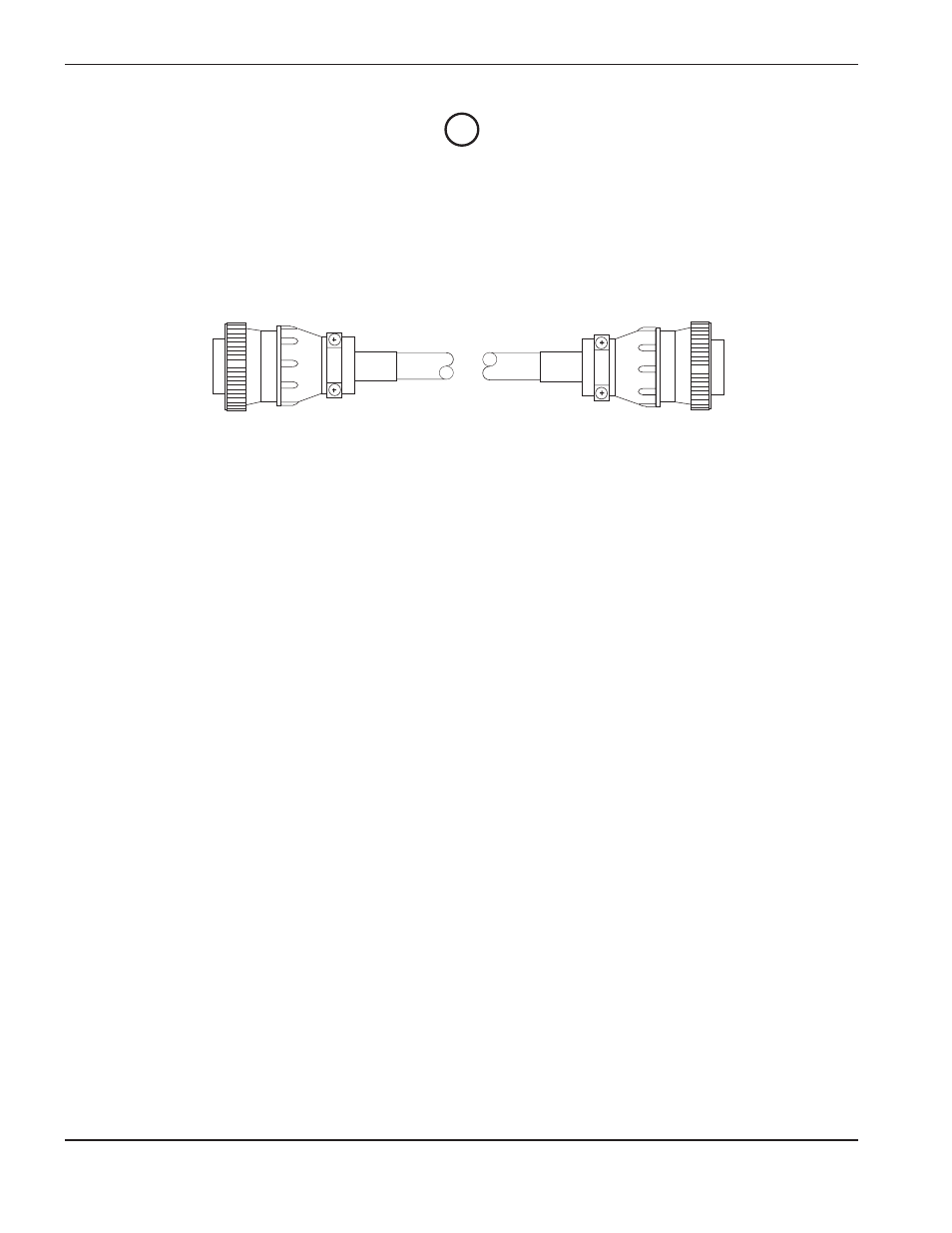

Abbildung 3-22 Verbindung zwischen Stromquelle und Maschinen- Interface bzw.
Fernsteuerung Strom-Sollwert
1X2 1X2
BELEGUNGSLISTE
SIGNAL STECKER 1x2 FARBE MASCHINEN INTERFACE
Abschirmung 10 nicht belegt 10
1 A, BCD 2 weiß 2
2 A, BCD 3 rot 3
4 A, BCD 4 grün 4
8 A, BCD 5 braun 5
10 A, BCD 6 blau 6
20 A, BCD 7 orange 7
40 A, BCD 8 gelb 8
80 A, BCD 12 grau 12
100 A, BCD 13 violett 13
Gemeinsam 11 schwarz 11
