WARTUNG
5-18 HD3070 mit automatischer Gaskonsole Betriebsanleitung
Problem Mögliche Ursachen / Lösungen
7. KÜHLMITTEL-DURCHFLUSS-
(COOLANT FLOW)-LED ist erloschen:
7.1. Kühlmittel-Durchfluß ist zu langsam.
Diese LED leuchtet, wenn der Durchflußschalter (FS1) einen
Kühlmitteldurchfluß von mehr als 0,5 gpm zum Brenner
ertastet. Siehe Abbildung 6-10 für die Lage des
Durchflußschalters FS1, des Motor M1 und der Pumpe P1.
7.2. Motor M1 funktioniert nicht.
• Prüfen, ob an PL21 240 VAC vorhanden sind. PL21 befindet
sich in der Nähe der Pumpe.
Anmerkung: Das 240 VAC Relais (CR3) auf 1XPCB2
schließt nicht eher, bis die Anforderungen der
ersten Verriegelungen (STATUS-Anzeigen)
erfüllt sind. (Siehe Ablaufdiagramm für die
Startsequenz von HD-1070).
• Unter Verwendung des Elektrodiagramms (am Ende dieses
Handbuches) sind die Stifte, Anschlüsse und zugehörigen
Verdrahtungen von PL21 zu REC5 auf 1XPCB2 zu
überprüfen. Hat REC5 keine Spannung von 240 VAC,
könnte CR3 schadhaft sein. Sollte CR3 schadhaft sein, ist
1XPCB2 zu ersetzen.
7.3. Durchflußschalter FS1 funktioniert nicht.
Schalter FS1 ist normalerweise offen und schließt, wenn er
einen Durchfluß von mehr als 2 l/min. ertastet. Ist FS1
geschlossen, wird die COOLANT FLOW (Kühlmittel-
Durchfluß)-LED mit
24 VAC beleuchtet.
• Kühlmittelschläuche und Anschlüsse auf Undichtigkeiten
überprüfen.
Jegliche fehlerhaften Komponenten reparieren bzw. ersetzen.

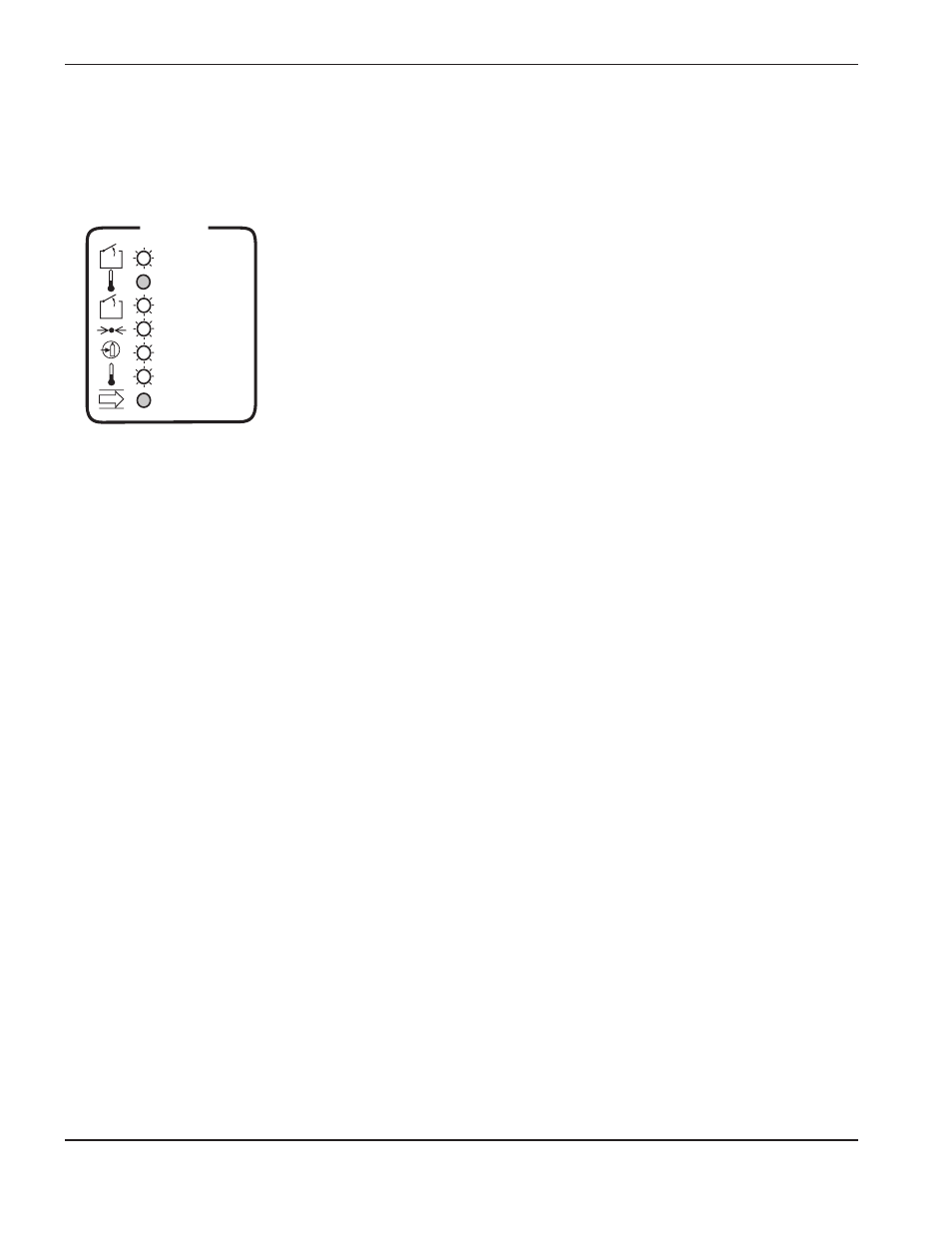

RHF INTERLOCK
