8/31/98
INSTALLATION
HD3070 mit automatischer Gaskonsole Betriebsanleitung 3-37

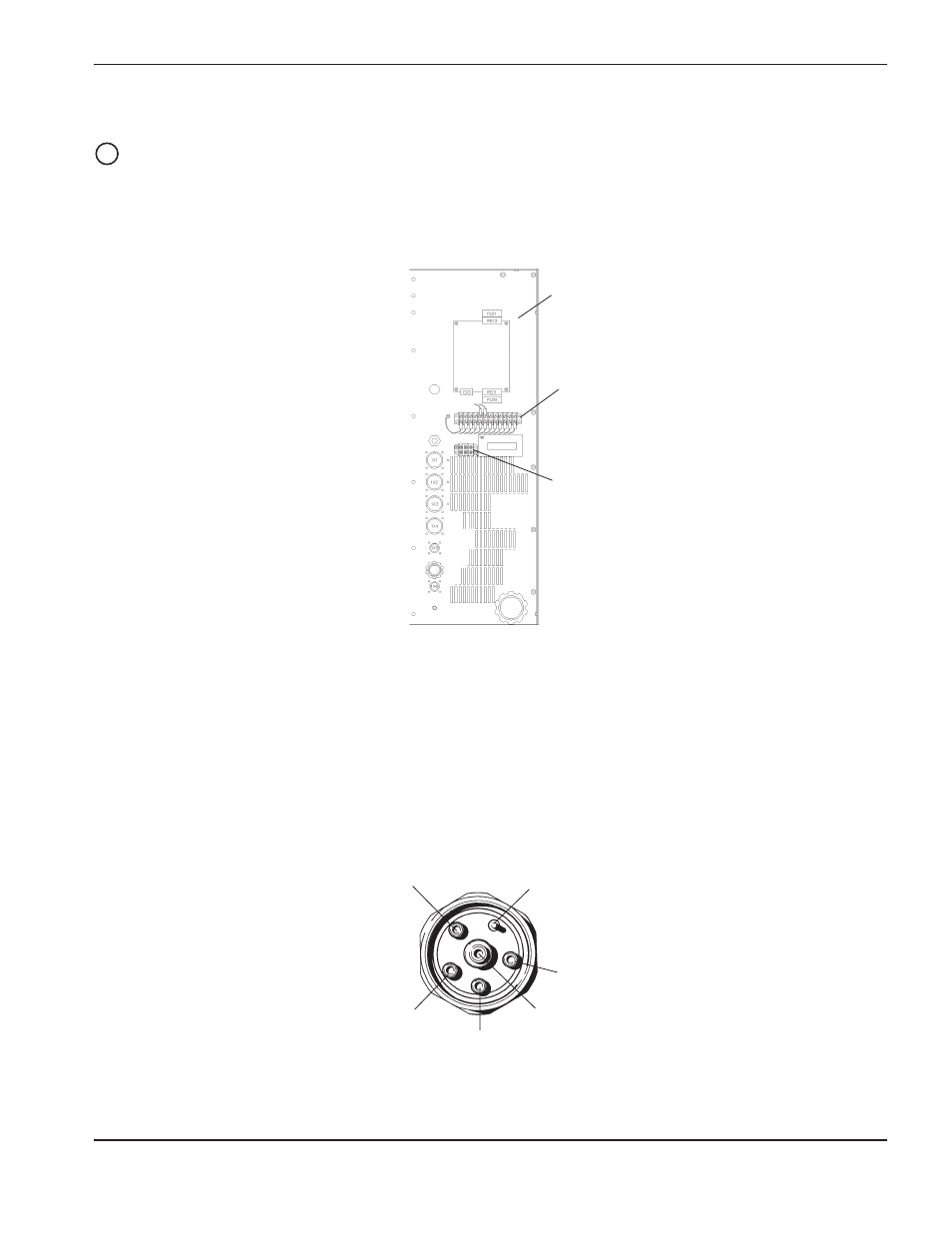

Haltesignalanschlüsse (Abbildungen 3-8 und 3-30)
Haltesignal-Reihenklemme TB3
Das Haltesignal wird zum synchronisierten Starten von zwei oder mehr Anlagen verwendet. Das Haltesignal ist auf
TB3 oder an der CNC über das Kabel 1x1 verfügbar. Trockenkontaktstart. Das Haltesignalkabel wird vom Kunden
beigestellt.
20
Abbildung 3-31 Brenner einsatz PAC184/PAC186 Gas-, Kühlmittel- und Pilotlichtbogen-Anschlüsse
Plasmaventil-Auslaß Pilot Lichtbogen
Wasser-
Auslaß
Wasser-Einlaß
und Strom
Plasma-Einlaß
Sekundärgas-Einlaß
Montage des Brenners einsatz PAC184/PAC186 an die Brennerhalter-Schnellkupplung
1. Brenneranschlüsse an der Fassung der Schnellkupplung ausrichten und einrasten. Siehe Abb. 3-31.
2. Sicherungsring im Uhrzeigersinn drehen, um den Brenner festzustellen.
Haltesignal TB3
TB2-Bezug
Rückwärtige Konsole,
innen, rechte Seite
Abbildung 3-30 Lage des TB3-Haltesignalanschlusses
