7/10/98
INSTALLATION
HD3070 mit automatischer Gaskonsole Betriebsanleitung 3-29
Teile-Nr. Länge
023667 25 ft (7,6 m)
023831 28,2 ft (8,6 m)
023938 50 ft 15 m)
023939 75 ft (23 m)
023940 100 ft (30,5 m)
023941 125 ft (38 m)
023942 150 ft (45,6 m)
12

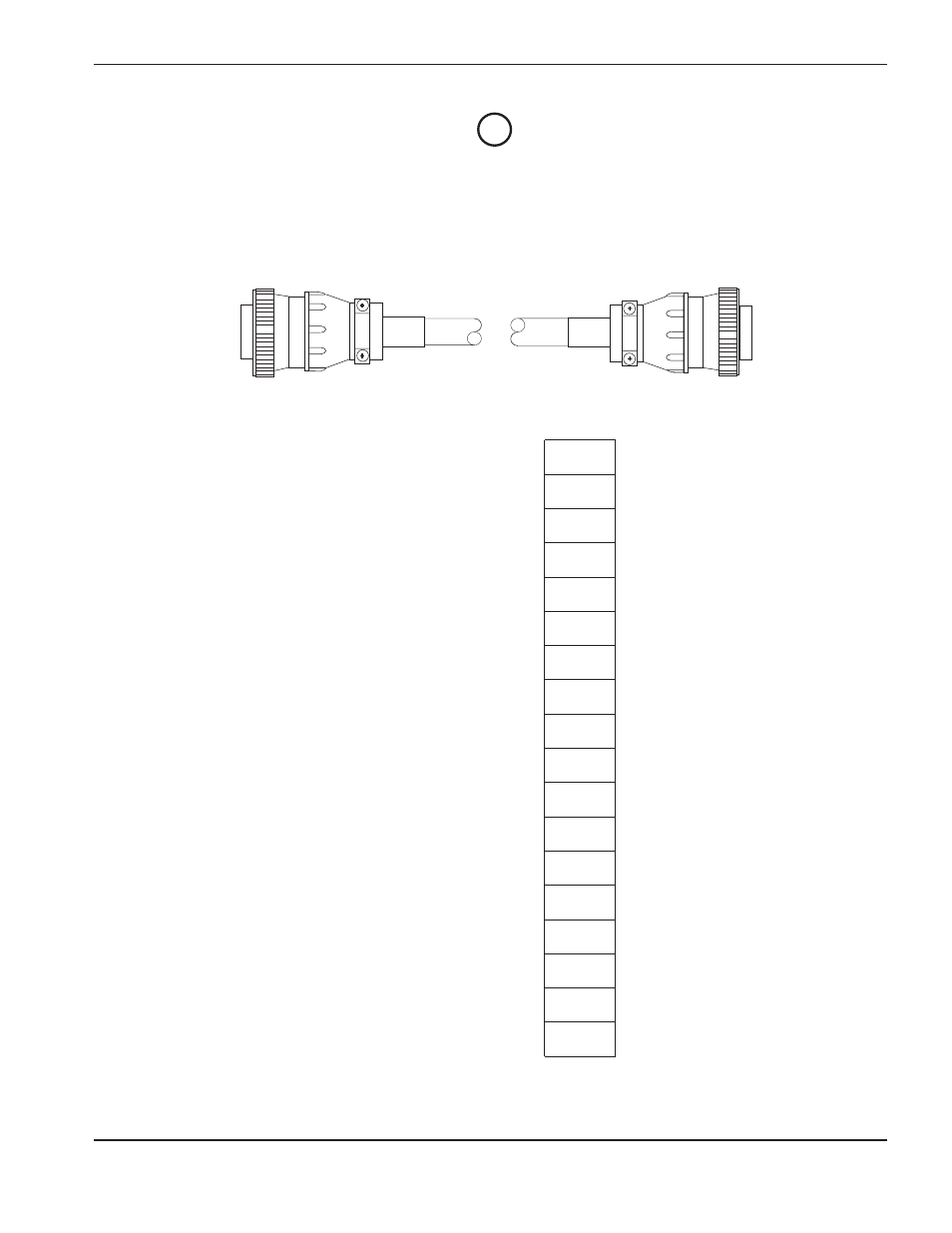

Abbildung 3-23 Steuerungskabel zwischen Gaskonsole und Maschinen- Interface
3X4 3X4
BELEGUNGSLISTE
SIGNAL STECKER 3x4 FARBENPAAR MASCHINEN INTERFACE
Einstellung Gasdurchfluß 1 (+) 1 schwarz 1
Einstellung Gasdurchfluß 2 (+) 2 rot 2
Einstellung Gasdurchfluß 4 (+) 3 schwarz 3
Einstellung Gasdurchfluß 8 (+) 4 weiß 4
Einstellung Gasdurchfluß gemeinsam (U) (- ) 5 schwarz 5
Einstellung Gasdurchfluß 10 (+) 6 grün 6
Einstellung Gasdurchfluß 20 (+) 7 schwarz 7
Einstellung Gasdurchfluß 40 (+) 8 blau 8
Einstellung Gasdurchfluß 80 (+) 9 schwarz 9
Einstellung Gasdurchfluß gemeinsam (10) (-) 10 gelb 10
Einstellung Gasdurchfluß 100 (+) 11 schwarz 11
Ventilanwahl 1 (+) 12 braun 12
Ventilanwahl 2 (+) 13 schwarz 13
Ventilanwahl 4 (+) 14 orange 14
Ventilanwahl 8 (+) 15 rot 15
Ventilanwahl gemeinsam (-) 16 weiß 16
Schreiben (+) 17 rot 17
Lesen komplett aus (+) 18 grün 18
Gemeinsam (-) 19 rot 19
NC 20 blau 20
Fernsteuerung Test/Betrieb (+) 21 rot 21
Fernsteuerung Test/Vorströmung (+) 22 gelb 22
Fernsteuerung Luftplasma 23 rot 23
Fernsteuerung H35- und N
2
-Plasma 24 braun 24
Fernsteuerung O
2
-Plasma 25 rot 25
Gemeinsam (-) 26 orange 26
Fehler-Ausgang (+) 27 grün 27
Gemeinsam (-) 28 weiß 28
NC 29 grün 29
NC 30 blau 30
NC 31 grün 31
NC 32 gelb 32
NC 33 grün 33
NC 34 braun 34
NC 35 grün 35
NC 36 orange 36
Abschirmung – gesamt 37 nicht belegt 37
