BEDIENUNG
HD3070
mit automatischer Gaskonsole Betriebsanleitung
4-3
* Alle STATUS-LEDs erlöschen (mit Ausnahme der Übertemperatur (OVERTEMP)-LED, welche leuchtet), wenn
die zugehörige Fehlerbedingung auftritt. Die meisten Fehlerbedingungen verursachen, daß die Anlage sich
abschaltet und damit alle STATUS-LEDs erlöschen (mit Ausnahme der Übertemperatur (OVERTEMP)-LED,
welche leuchtet). Wenn dies geschieht, muß der Bediener den „Strom ein”-(POWER ON (I))-Schalter drücken
und gedrückt halten. Die erste STATUS-LED, die nicht leuchtet (mit Ausnahme der Übertemperatur
(OVERTEMP)-LED, welche leuchtet) zeigt die Fehlerbedingung an.
Ampere-Kipphebelschalter (AMPS) (S1)
Zur Wahl und Anzeige des Schneidstroms.
LOCHSTECH-VERZÖGERUNGS-(PIERCE DELAY)-Potentiometer (P1)
Zur Einstellung der Verzögerung während des Lochstechens in Sekunden, bevor der Schneidstrom hochgefahren
wird.

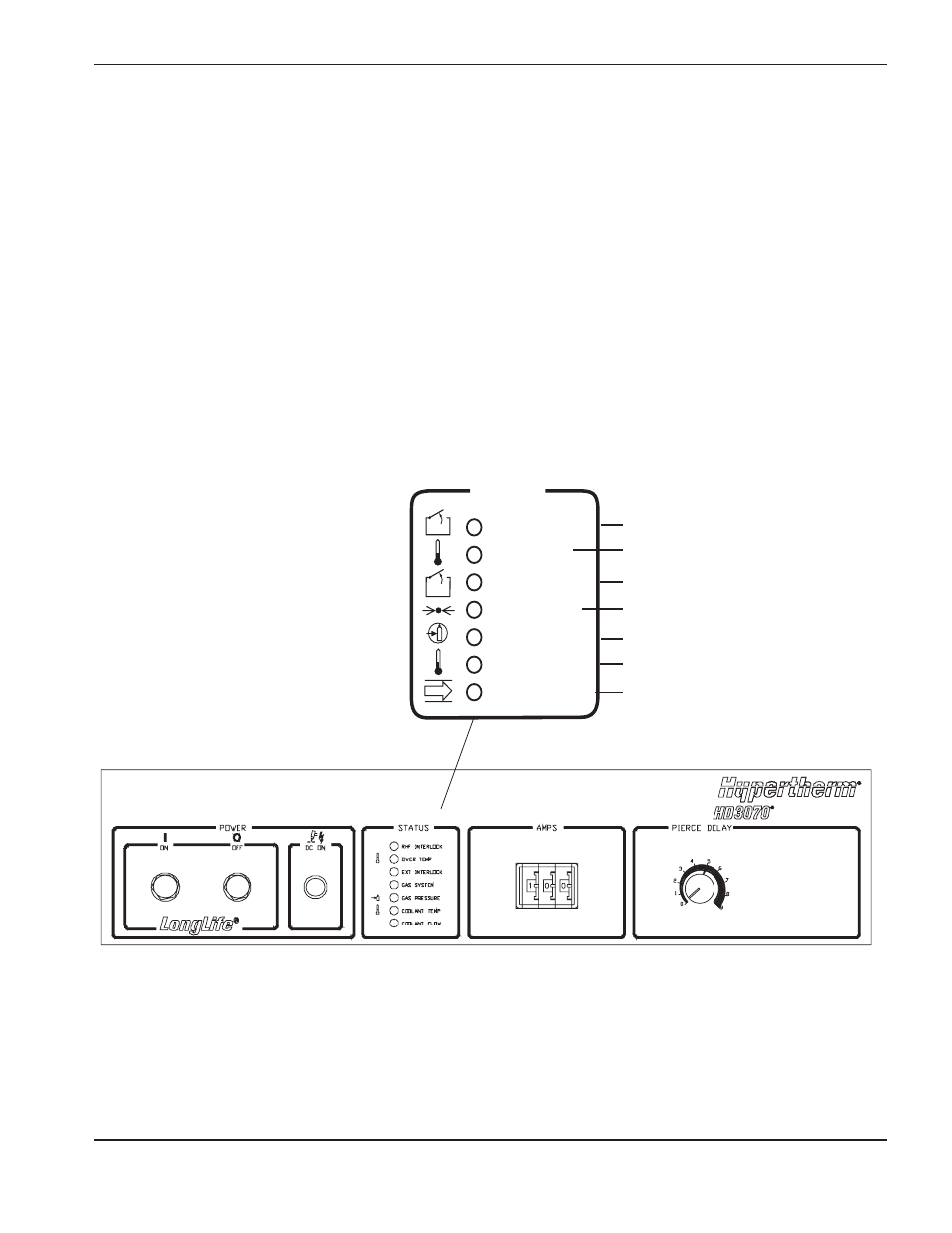

Abbildung 4-1
HD3070 Steuerungen und Anzeigen am Steuerpult der Stromquelle
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.08
RHF-Verriegelung
Übertemperatur
Externe-Verriegelung
Gasanlagen
Gasdruck
Kühlmittel-temperatur
Kühlmittel-durchfluss
