Seite 135
3/29/99
WARTUNG
5-28
HD3070
mit automatischer Gaskonsole Betriebsanleitung
Fehlercodes und -meldungen
Fehlercodes auf der Stromquellen-Steuerkarte
Die Microprozessorsteuerung auf der Steuerkarte 1XPCB3 warnt den Bediener in dem Falle, daß bestimmte Fehler
in der Anlage HD3070 aufgetreten sind, indem auf der Steuerkarte die ERROR CODE (Fehlercode)-LED blinkt. Um
die Steuerkarte 1XPCB3 und der ERROR CODE (Fehlercode)-LED (siehe Abb. 5-3 unten) einzusehen, ist die
Frontverkleidung der Stromquelle abzunehmen. Es ist zu beachten, daß die Fehlercodes ebenso auf der
Gaskonsole als Fehlernummern angezeigt werden.
ERROR CODE (Fehlercode)-LED blinkt jeweils für 0,5 Sekunden und ist für 0,5 Sekunden ausgeschaltet, dann
folgt eine Pause von zwei Sekunden, woraufhin sich die Blinkfolge wiederholt. Die Anzahl der Blinksignale
zwischen der Zwei-Sekunden-Pause stellt eine der zehn nachfolgend aufgelisteten Fehleranzeigen dar. Während
der Fehlercode blinkt, sind alle Steuerkarten-Ausgänge abgeschaltet und die Stromquelle außer Betrieb. Nachdem
der Fehler behoben wurde, kann die Anlage den Betrieb wieder aufnehmen.

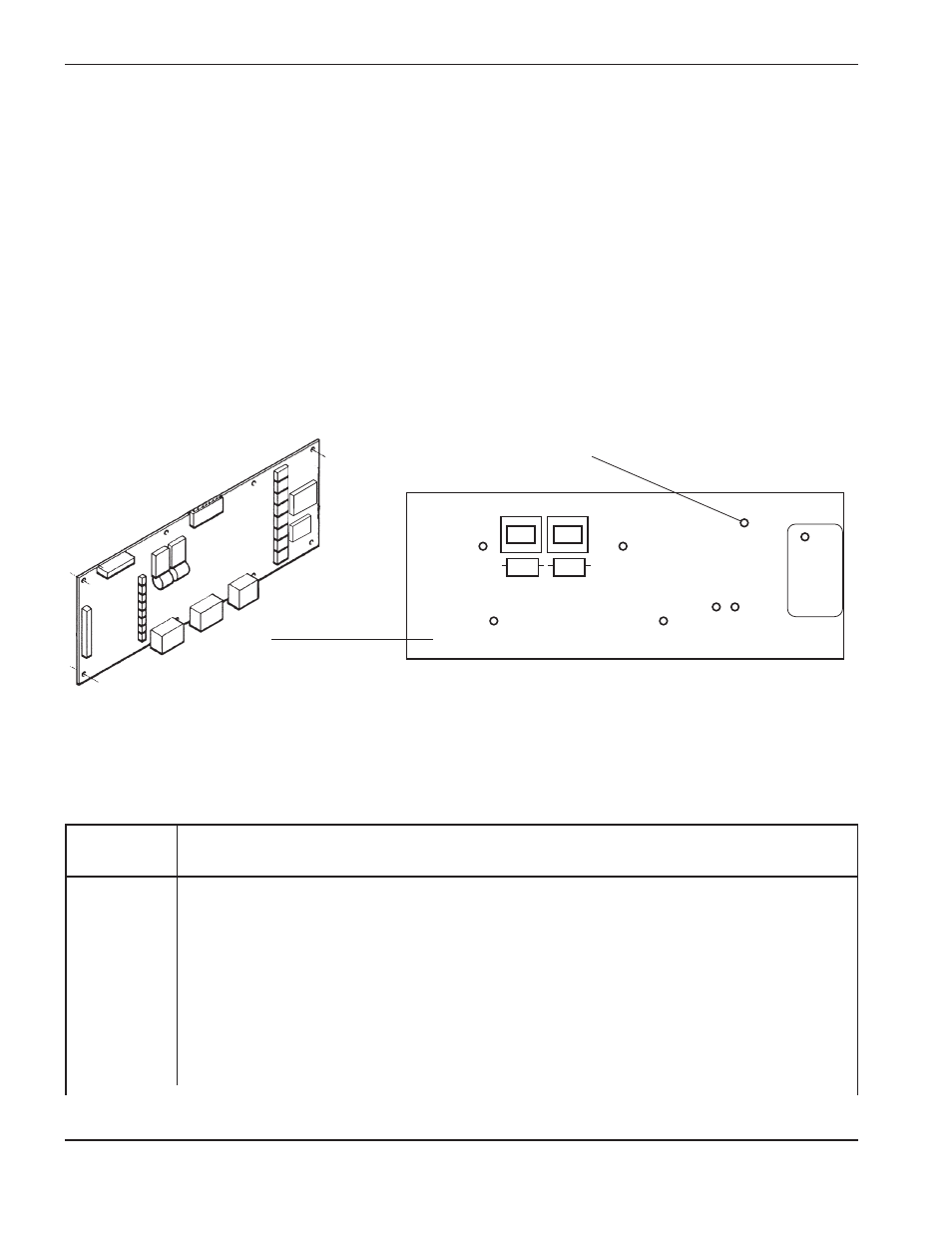

Abbildung 5-3
Lage der ERROR CODE LED (Fehlercode-LED) auf der Steuerkarte der Stromquelle
Fehlercode-LED
1XPCB3
Beschreibung der Fehlercodes auf der Stromquellen-Steuerkarte
Anzahl der
Blinksignale
Beschreibung
An
Zeigt an, daß ein mikrosteuerungsinterner RAM- oder ROM-Selbstprüffehler aufgetreten
(blinkt nicht)
ist (Stromquelle blockiert). Mikrosteuerung U9 oder Steuerkarte 1XPCB3 austauschen.
1**
Zeigt an, daß dem Kühlmittelbehälter zusätzliches Kühlmittel zugefügt werden muß.
2**
Zeigt an, daß eine “Verriegelung” nicht den Anforderungen entspricht. Verriegelungs-Fehler
werden von den LEDs am Steuerpult der Stromquelle angezeigt. Siehe Abschnitt 4, Betrieb,
Steuerungen und Anzeigen.
3**
Zeigt an, daß der HOLD (Halte)-Eingang (bei Multi-Brenner-Anlagen) nicht innerhalb von 10
Sekunden nach Beendigung der Vorströmung freigegeben wurde.
