SATEL CA-6 64
Mit der Taste [*] wird die Funktion beendet.
D C B A
A
B
C
D

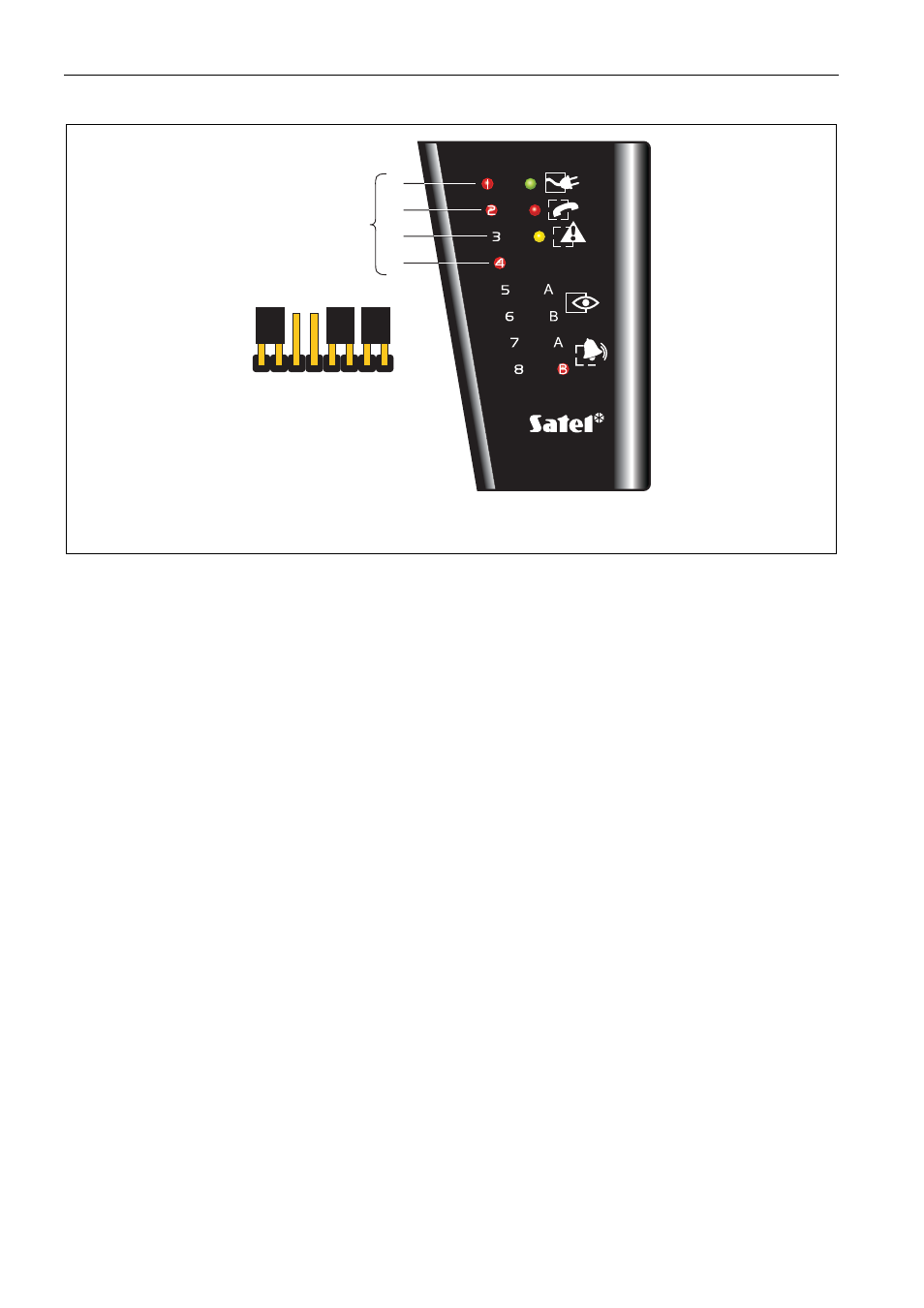

Abb. 12. Position der Steckbrücken und entsprechende LEDs bei der Programmierung.
Achtung:
•
Die Zentrale bedient kein Bedienteil, in dem alle Steckbrücken aufgesetzt wurden bzw.
keine Steckbrücke vorhanden ist.
•
Bei der Programmierung der Adresse des Bedienteils muss mit Vorsicht vorgegangen
werden, weil die Programmierung einer falschen Adresse Alarm auslösen und zum Verlust
der Steuerungsmöglichkeit der Zentrale über das Bedienteil führen kann.
•
Die neue Adresse (ähnlich wie die meisten programmierten Parameter der Zentrale) wird
nach dem Verlassen des Servicemodus wirksam bzw. wenn die Zentrale über einen
Rechner programmiert wird – nach der Übersendung der Daten.
Das automatische Ablesen der Adresse des Bedienteils ohne Änderung anderer Parameter
der Zentrale ermöglicht die Funktion FS124.
FS112 – Programmierung vom Rechner im lokalen Modus starten
Die Funktion startet den Programmierungsmodus der Zentrale über ein Modem oder die
Schnittstelle RS-232 TTL, ohne Notwendigkeit einer Verbindung mit dem Rechner über die
Fernsprechleitung. Die Funktion wird vom Rechner aus abgerufen. Vor Abruf der Funktion
ist die Zentrale an den Rechner wie in Abbildung 13 bzw. mit dem speziellen Kabel RS
anzuschließen. Im Rechner ist das mitgelieferte Programm DLOAD10 zu starten. Nach Abruf
der Funktion versucht die Zentrale, die Verbindung über die RS-Schnittstelle herzustellen,
und wenn der Versuch scheitert – über die Fernsprechleitung.
Die Parametrierung der Zentrale über die serielle Schnittstelle RS
Die Parametrierung der Zentrale über die serielle Schnittstelle RS ist mit Hilfe eines
speziellen Kabels möglich, das für die Zentralen CA-5 und CA-6 plus bestimmt ist. Um die
Parametrierung zu starten, ist im Programm DLOAD10 der entsprechende Port COM (im
Fenster KONFIGURATION) zu wählen. Danach wird im Menü Kommunikation der Befehl
→
Lokale Kommunikation mit..., und anschließend der Typ der Zentrale
→
CA6v5 – RS-232
gewählt. In der Zentrale muss die Servicefunktion FS 112 abgerufen werden. Die
Kommunikationscodes der Zentrale und des Rechners (FS 2 und FS 3), welche in der
Adresse
