CA-6 SATEL
65
Zentrale programmiert und in den Daten des Programms DLOAD10 gespeichert wurden,
müssen miteinander übereinstimmen.
Parametrierung über ein Modem
Im Menü Datei - Menüpunkt „Öffnen...” oder „Neu” - den Typ der Zentrale "CA-6" wählen. Im
Menü Kommunikation den Modus "Modem", und im Fenster „Modem initiieren” die Art der
Verbindung „Lokal” wählen – der Rechner bittet um Abruf der Funktion FS112.
Nach dem Abruf (LED STÖRUNG leuchtet), versucht die Zentrale die Verbindung mit dem
Rechner herzustellen. Ist der Versuch innerhalb von ca. 20 Sekunden nicht gelungen, verläßt
die Zentrale die Funktion und signalisiert einen Fehler (zwei lange Töne). Wurde die
Verbindung hergestellt (vier kurze und ein langer Ton), beendet die Zentrale die Funktion und
startet den Servicemodus.
Die Verbindung bleibt so lange bestehen, bis ein entsprechender Befehl vom Rechner
empfangen wird.

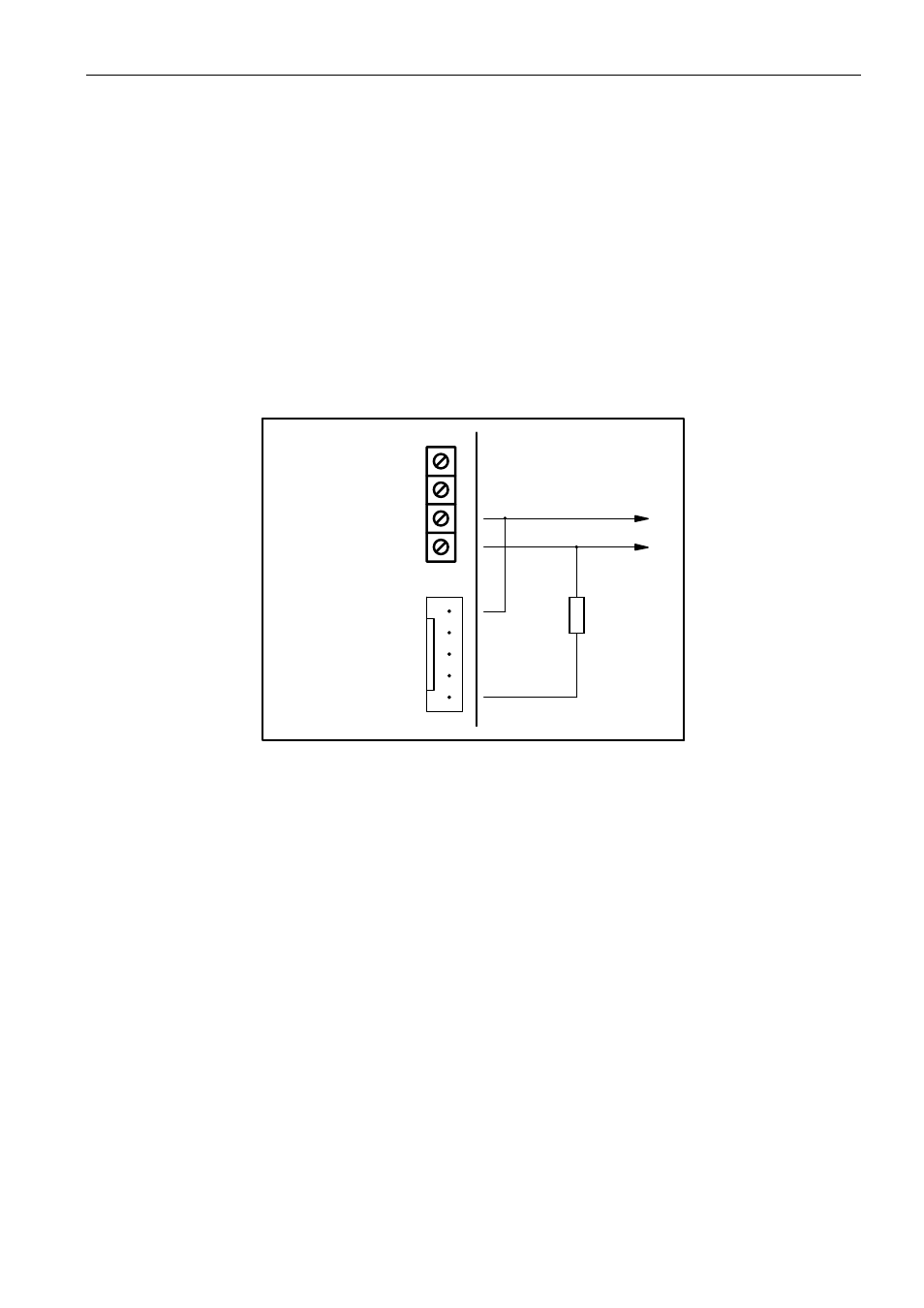

Platine der Zentrale
CA-6 plus
Telefonport
der Zentrale
Port
des Sprachgenerators
zum Modem
Widerstand
220 Ω
(+12V)
(COM)
T-1
R-1
RING
TIP
Abb. 13. Anschluss der Zentrale an das Modem bei lokaler Programmierung
Mit dem Befehl des Programms DLOAD10 „CA-6 ohne Bedienteil ” im Fenster „Modem
initiieren“ kann die Parametrierung auch automatisch vom Rechner gestartet werden, ohne
dass die Zentrale über das Bedienteil bedient und die Funktion FS112 abgerufen werden
muss. Diese Möglichkeit kann jedoch vom Errichter mit der Funktion FS131 (Option 2)
gesperrt werden.
FS117 – Zulässige spannungsfreie Zeit in der Fernsprechleitung (DEC)
Die Funktion bestimmt, wie viele Minuten ab dem Ausfall der Spannung in der
Fernsprechleitung bis zur Anmeldung der Störung durch die Zentrale vergehen können. Als
Ausfall der Spannung in der Fernsprachleitung betrachtet man auch das Aufheben des
Hörers eines an die gleiche Fernsprechleitung angeschlossenen Telefonapparates.
Die Programmierung erfolgt durch Eingabe einer zweistelligen Zahl aus dem Bereich 00 bis
99 Minuten. Bei programmierter Zahl 00 wird die Zentrale die Spannung in der
Fernsprechleitung nicht testen.
BEISPIEL:
Programmierung einer Verzögerung von 20 Minuten
[1][1][7][#] -
Abruf der Funktion
[2][0] [#] - die Verzögerung wurde programmiert
FS118 – Signalparameter der Cityruf-Zentrale (HEX)
Die Funktion legt die Parameter der Signale fest, die von der automatischen Cityruf-Zentrale
benutzt werden. Da jedes System andere Amtstöne verwendet, müssen Signalparameter des
