In vielen Zyklen verwendete Adressen
Sicherheitsabstand G47
Sicherheitsabstände werden für An- und Abfahrwege verwendet.
Wenn der Zyklus einen Sicherheitsabstand berücksichtigt, finden Sie
im Dialog die Adresse "G47". Vorschlagswert: siehe
(Sicherheitsabstand G47) Seite 519
Sicherheitsabstände SCI und SCK
Die Sicherheitsabstände
SCI und SCK werden für An- und
Abfahrwege bei Bohr- und Fräszyklen berücksichtigt.
 SCI = Sicherheitsabstand in der Bearbeitungsebene
 SCK = Sicherheitsabstand in Zustellrichtung
Vorschlagswert: siehe (Sicherheitsabstand G147) Seite 519
Werkzeugwechselpunkt G14

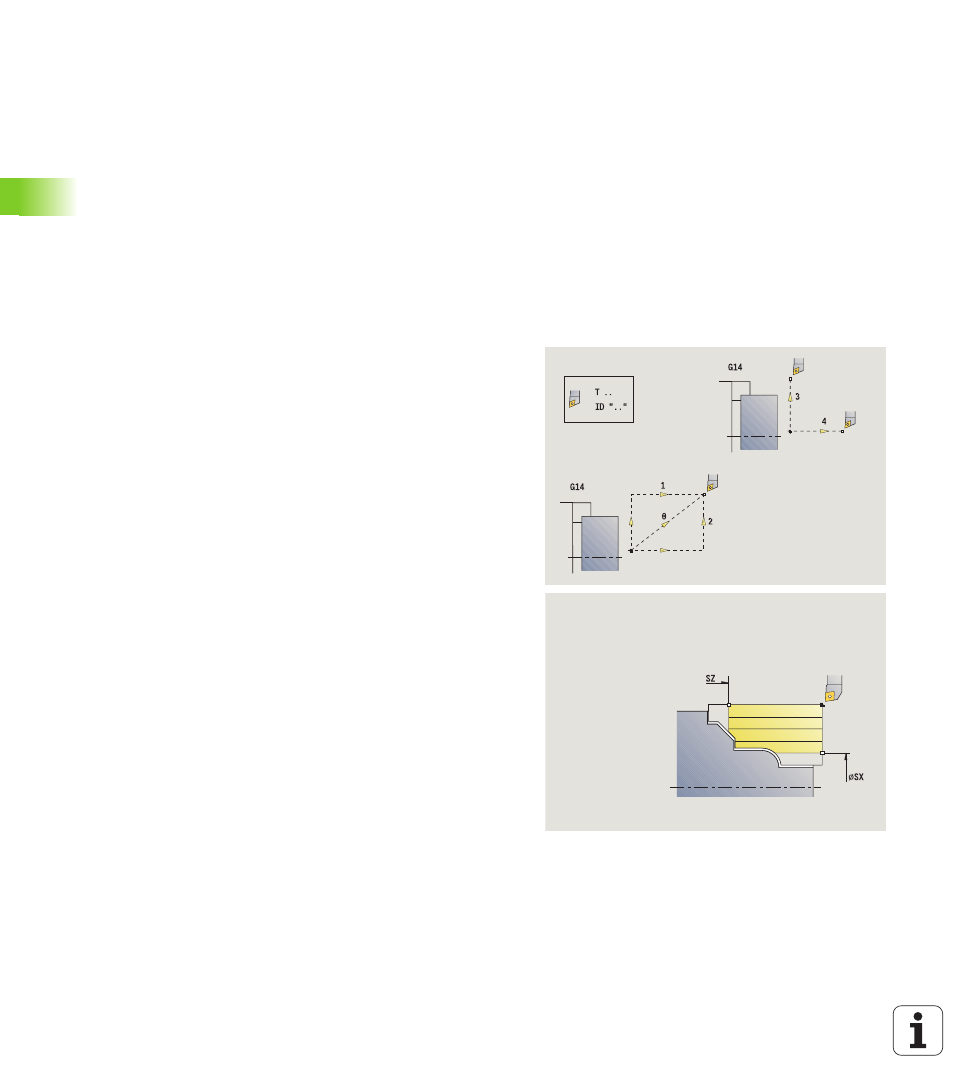

Mit der Adresse "G14" programmieren Sie am Ende des Zyklus eine
Positionierung des Schlittens auf die gespeicherte
Werkzeugwechselposition (siehe “Werkzeugwechselpunkt setzen”
auf Seite 92). Das Anfahren des Werkzeugwechselpunktes
beeinflussen Sie wie folgt:
 Keine Achse (Werkzeugwechselpunkt nicht anfahren)
 0: simultan (default)
 1: erst X, dann Z
 2: erst Z, dann X
 3: nur X
 4: nur Z
Schnittbegrenzungen SX, SZ
Mit den Adressen
SX und SZ schränken Sie den zu bearbeitenden
Konturbereich in X- und Z-Richtung ein. Von der Werkzeugposition bei
Beginn des Zyklus aus gesehen, wird die zu bearbeitende Kontur an
diesen Positionen abgeschnitten.
Additive Korrektur Dxx
Mit der Adresse
Dxx aktivieren Sie für den gesamten Zyklusablauf
eine additive Korrektur. xx steht für die Korrekturnummern 1-16. Die
additive Korrektur wird am Zyklusende wieder abgeschaltet.
