Freistechen form u, 5 st ec hzyklen – HEIDENHAIN SW 548328-05 Benutzerhandbuch
Seite 250
250
Zyklen-Programmierung
4.5
St
ec
hzyklen

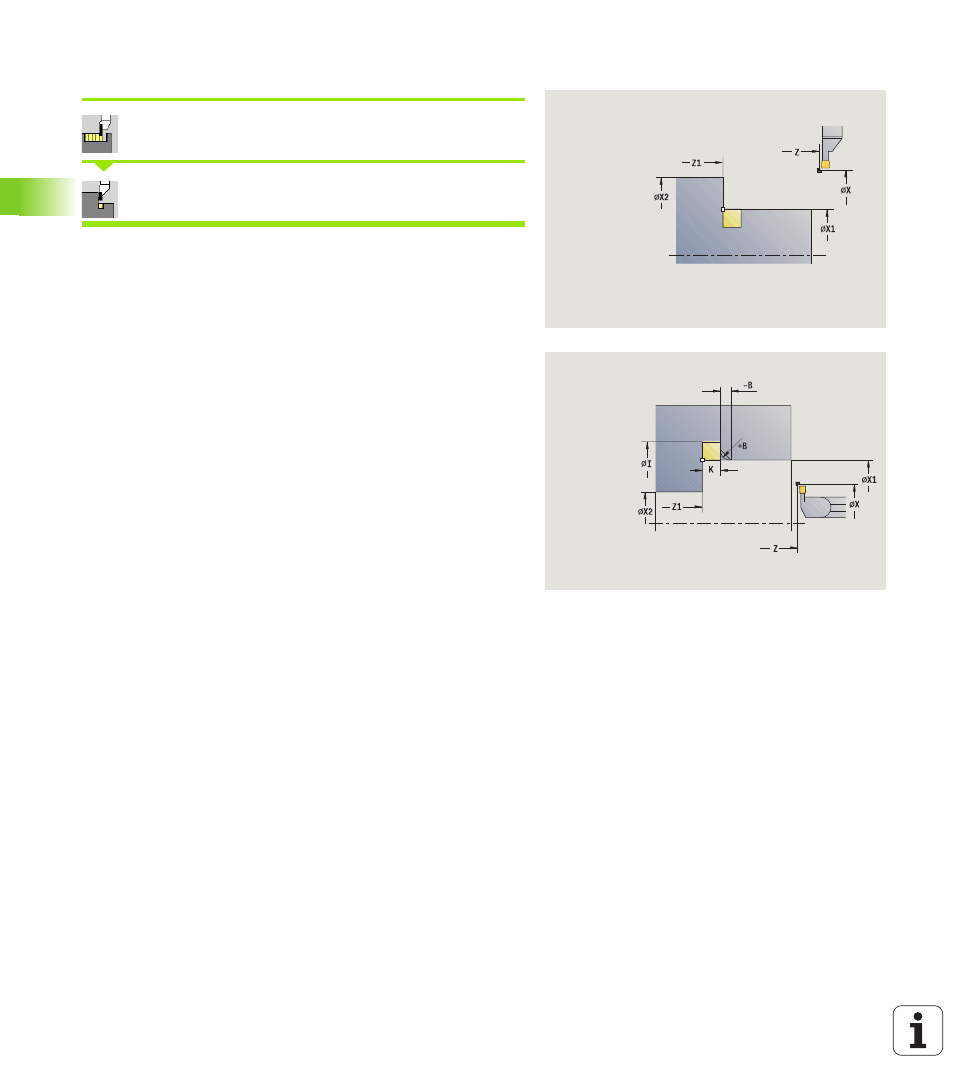

Freistechen Form U
Stechzyklen wählen
Freistechen U wählen
Der Zyklus erstellt den
Freistich Form U und schlichtet wahlweise die
angrenzende Planfläche. Die Bearbeitung erfolgt in mehreren
Schnitten, wenn die Freistichbreite größer als die Stechbreite des
Werkzeugs ist. Ist die Schneidenbreite des Werkzeugs nicht definiert,
wird die
Freistichbreite als Schneidenbreite angenommen.
Wahlweise wird eine Fase/Rundung erstellt.
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Eckpunkt Kontur
X2
Endpunkt Planfläche
I
Freistichdurchmesser
K
Freistichbreite
B
Fase/Rundung
B>0: Radius der Rundung
B<0: Breite der Fase
G47
Sicherheitsabstand (siehe Seite 126)
G14
Werkzeugwechselpunkt (siehe Seite 126)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
